LED屏像素亮度均匀性的评价与校正

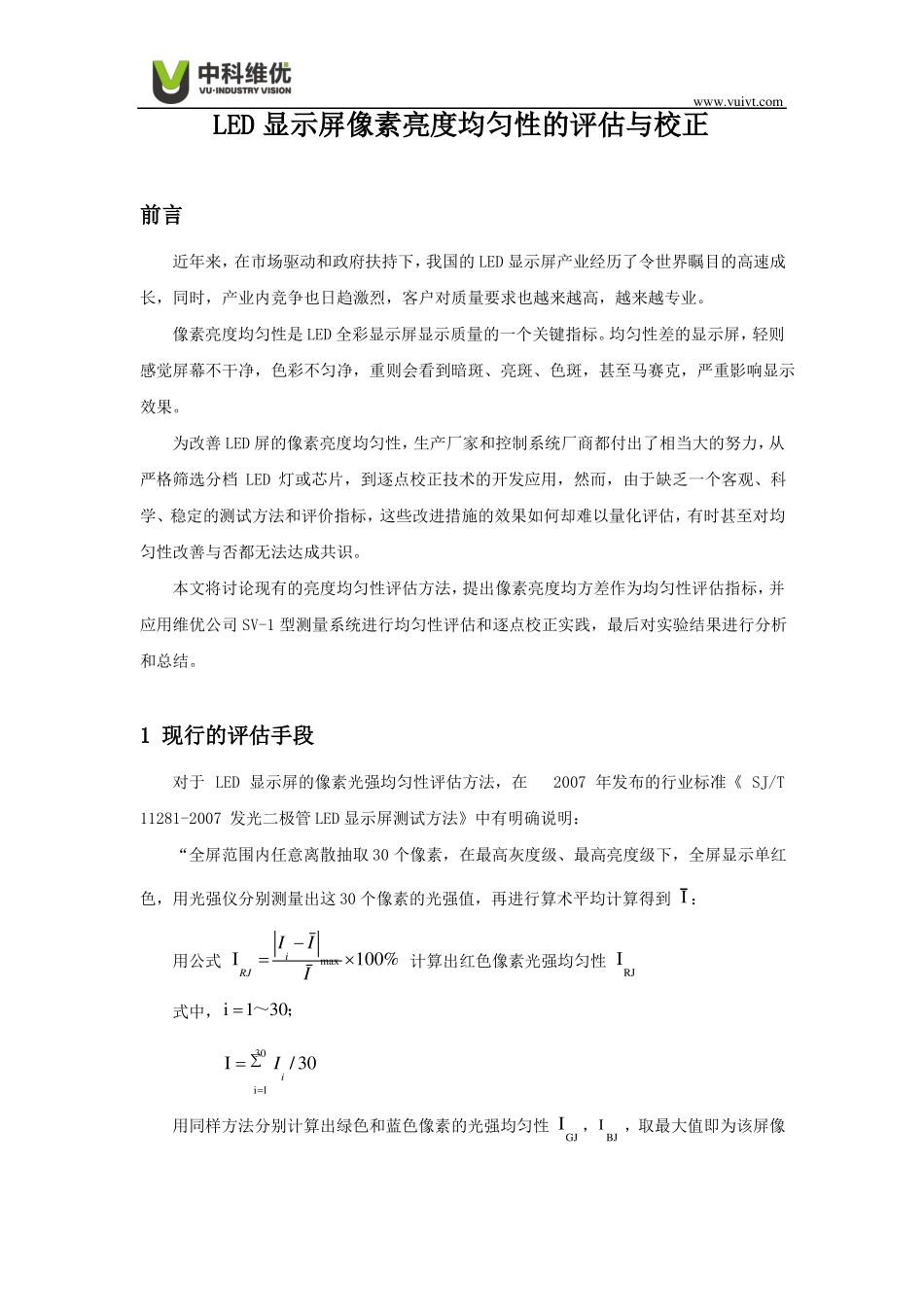

www.vuivt.comLED 显示屏像素亮度均匀性的评估与校正前言近年来，在市场驱动和政府扶持下，我国的 LED 显示屏产业经历了令世界瞩目的高速成长，同时，产业内竞争也日趋激烈，客户对质量要求也越来越高，越来越专业。像素亮度均匀性是 LED 全彩显示屏显示质量的一个关键指标。均匀性差的显示屏，轻则感觉屏幕不干净，色彩不匀净，重则会看到暗斑、亮斑、色斑，甚至马赛克，严重影响显示效果。为改善 LED 屏的像素亮度均匀性，生产厂家和控制系统厂商都付出了相当大的努力，从严格筛选分档 LED 灯或芯片，到逐点校正技术的开发应用，然而，由于缺乏一个客观、科学、稳定的测试方法和评价指标，这些改进措施的效果如何却难以量化评估，有时甚至对均匀性改善与否都无法达成共识。本文将讨论现有的亮度均匀性评估方法，提出像素亮度均方差作为均匀性评估指标，并应用维优公司 SV-1 型测量系统进行均匀性评估和逐点校正实践，最后对实验结果进行分析和总结。1 现行的评估手段对于 LED 显示屏的像素光强均匀性评估方法，在2007 年发布的行业标准《 SJ/T11281-2007 发光二极管 LED 显示屏测试方法》中有明确说明：“全屏范围内任意离散抽取 30 个像素，在最高灰度级、最高亮度级下，全屏显示单红色，用光强仪分别测量出这 30 个像素的光强值，再进行算术平均计算得到 I ：用公式 IRJ Ii  IImax 100% 计算出红色像素光强均匀性 IRJ式中，i 1～30；I   Ii130i / 30用同样方法分别计算出绿色和蓝色像素的光强均匀性 IGJ ，IBJ ，取最大值即为该屏像www.vuivt.com素光强均匀性IPJ ”对于像素光强均匀性等级的评定，《SJ/T11281-2007》中由低到高分为 A,B,C 三级。A 级B 级C 级25%  IPJ  50%5%  IPJ  25%IPJ  5%撇开测试方法本身的效率、可操作性、可复现性等不谈，像素光强均匀性 IPJ 这个指标本身存在着先天的不足。LED 屏由大量的 LED 灯点组成，一个 1 平方米左右的显示屏，就会包含上万个单基色灯，从全屏抽取 30 个像素来做均匀性评估，样本个体差异性大，数量相对总体却太过单薄，代表性堪忧。实验证明，按照这个评估方法测出的像素光强均匀性指标，随着像素点抽样的改变，会呈现非常大的浮动，甚至同一张屏体的几次独立测量，会导致该屏的像素均匀性级别分别落在 A,B,C 三个级别上。这样不稳定的指标自然无法推广实用。因此，LED 屏生产厂商普遍使用另一...
