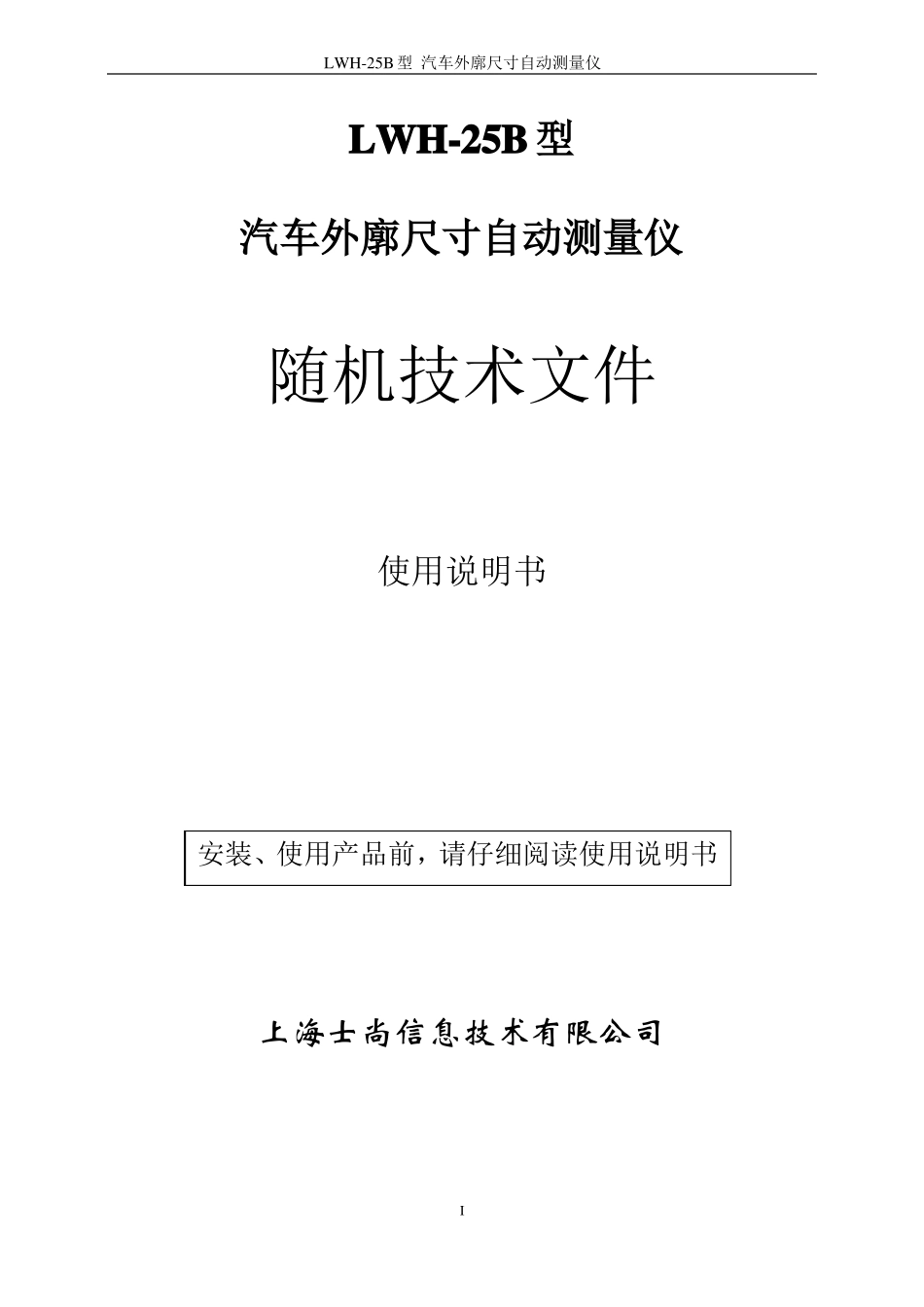

LWH-25B汽车外廓尺寸自动测量仪说明书2016_第1页
1/25

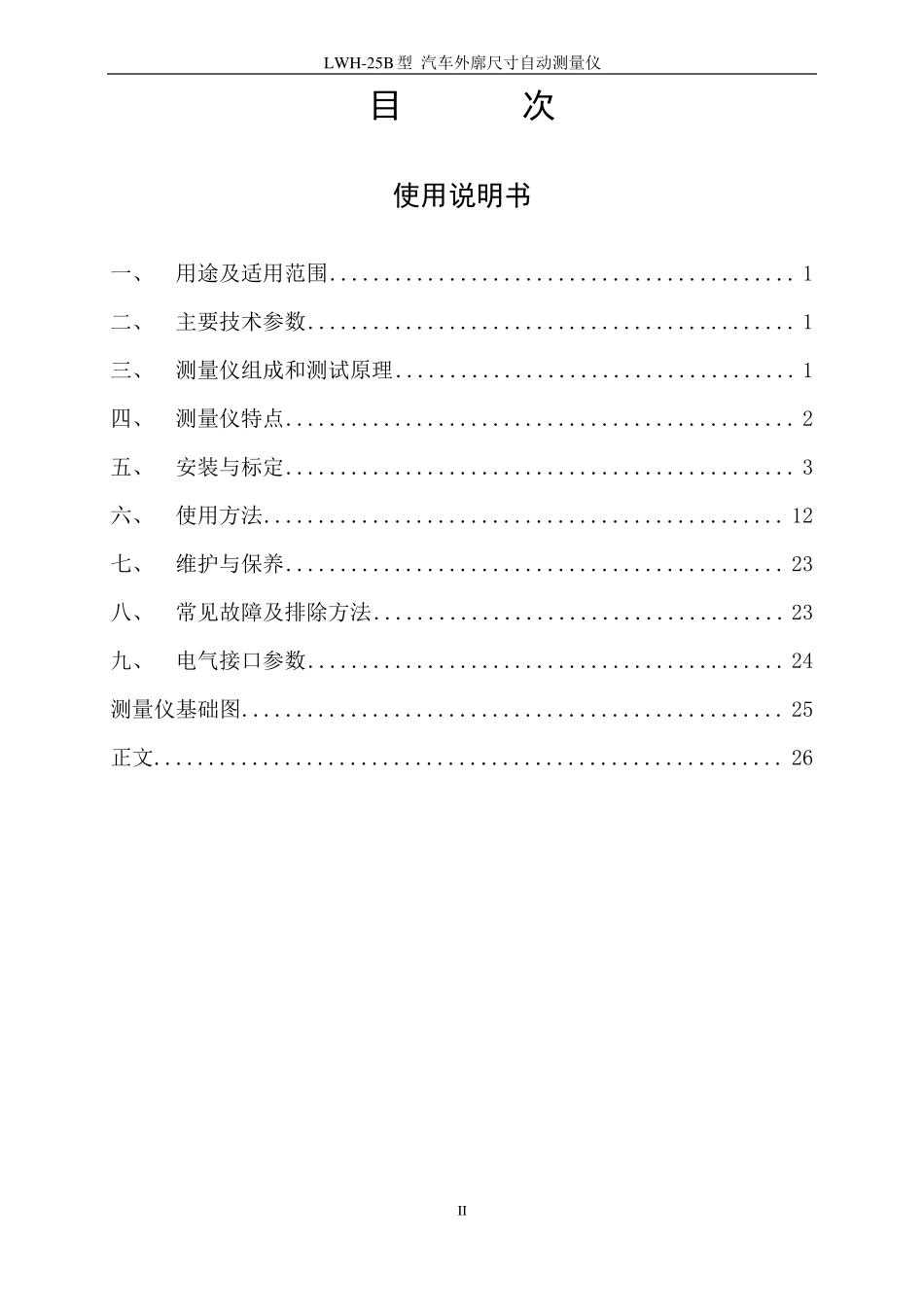

LWH-25B汽车外廓尺寸自动测量仪说明书2016_第2页
2/25

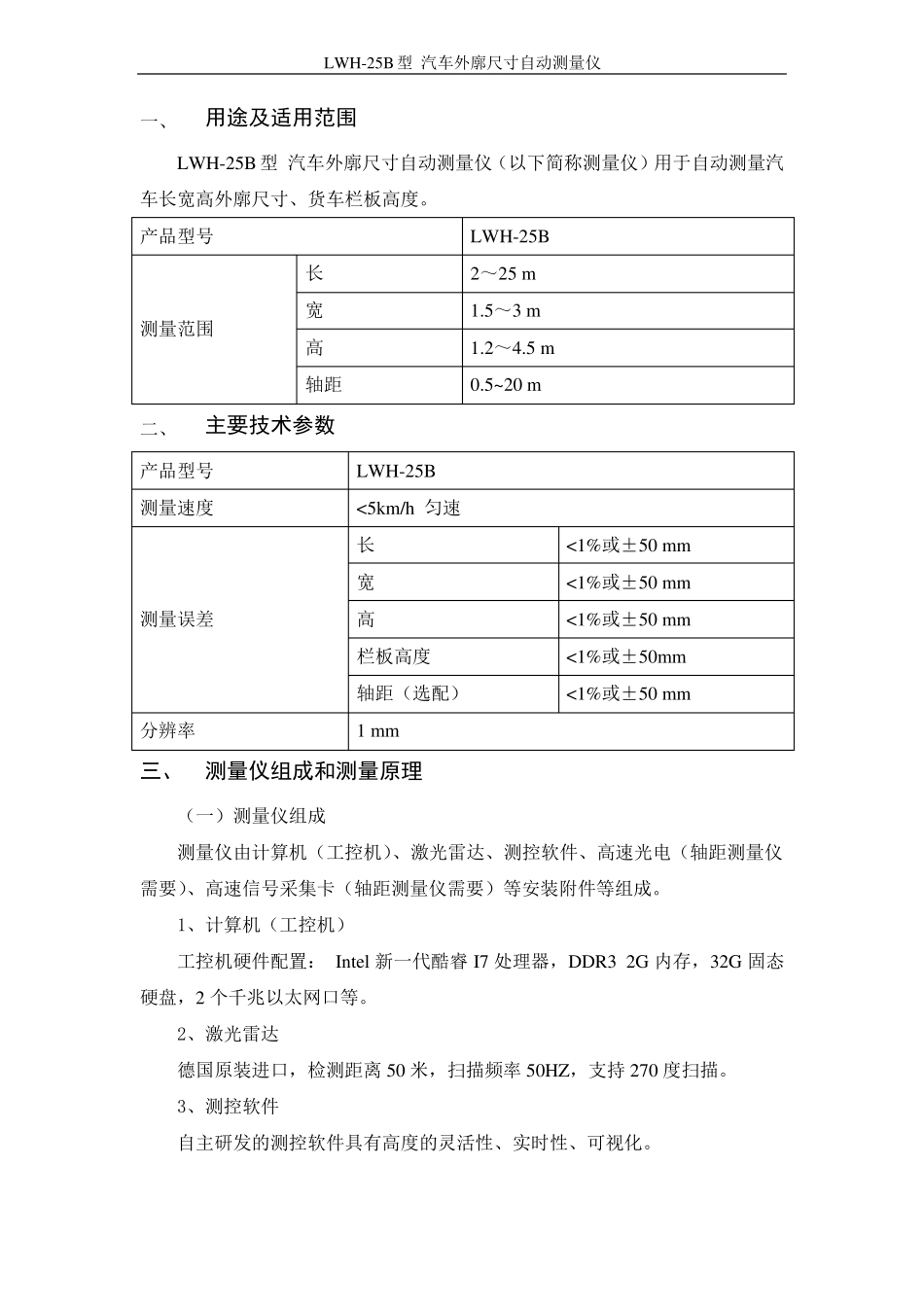

LWH-25B汽车外廓尺寸自动测量仪说明书2016_第3页
3/25
LWH-25B 型 汽车外廓尺寸自动测量仪LWH-25B 型汽车外廓尺寸自动测量仪随机技术文件使用说明书安装、使用产品前,请仔细阅读使用说明书上海士尚信息技术有限公司ILWH-25B 型 汽车外廓尺寸自动测量仪目次使用说明书一、用途及适用范围........................................... 1二、主要技术参数............................................. 1三、测量仪组成和测试原理..................................... 1四、测量仪特点............................................... 2五、安装与标定............................................... 3六、使用方法................................................ 12七、维护与保养.............................................. 23八、常见故障及排除方法...................................... 23九、电气接口参数............................................ 24测量仪基础图.................................................. 25正文.......................................................... 26IILWH-25B 型 汽车外廓尺寸自动测量仪一、用途及适用范围LWH-25B 型 汽车外廓尺寸自动测量仪(以下简称测量仪)用于自动测量汽车长宽高外廓尺寸、货车栏板高度。产品型号长测量范围高轴距二、1.2~4.5 m0.5~20 m宽LWH-25B2~25 m1.5~3 m主要技术参数LWH-25B<5km/h 匀速长宽<1%或±50 mm<1%或±50 mm<1%或±50 mm<1%或±50mm<1%或±50 mm产品型号测量速度测量误差高栏板高度轴距(选配)分辨率1 mm三、测量仪组成和测量原理(一)测量仪组成测量仪由计算机(工控机)、激光雷达、测控软件、高速光电(轴距测量仪需要)、高速信号采集卡(轴距测量仪需要)等安装附件等组成。1、计算机(工控机)工控机硬件配置: Intel 新一代酷睿 I7 处理器,DDR3 2G 内存,32G 固态硬盘,2 个千兆以太网口等。2、激光雷达德国原装进口,检测距离 50 米,扫描频率 50HZ,支持 270 度扫描。3、测控软件自主研发的测控软件具有高度的灵活性、实时性、可视化。LWH-25B 型 汽车外廓尺寸自动测量仪4、高速信息采集卡自主研发的高速采集卡,配备 16 通道的模数转换器、8 通道光电等,配置两个串口,波特率高达 38400bit/s。(二)测量原理由左,右两个扫描仪把车辆切割成许多切片,由前扫描仪确定切片的厚度,通过软件系统中的算法,对切片数据进行合成,运...
