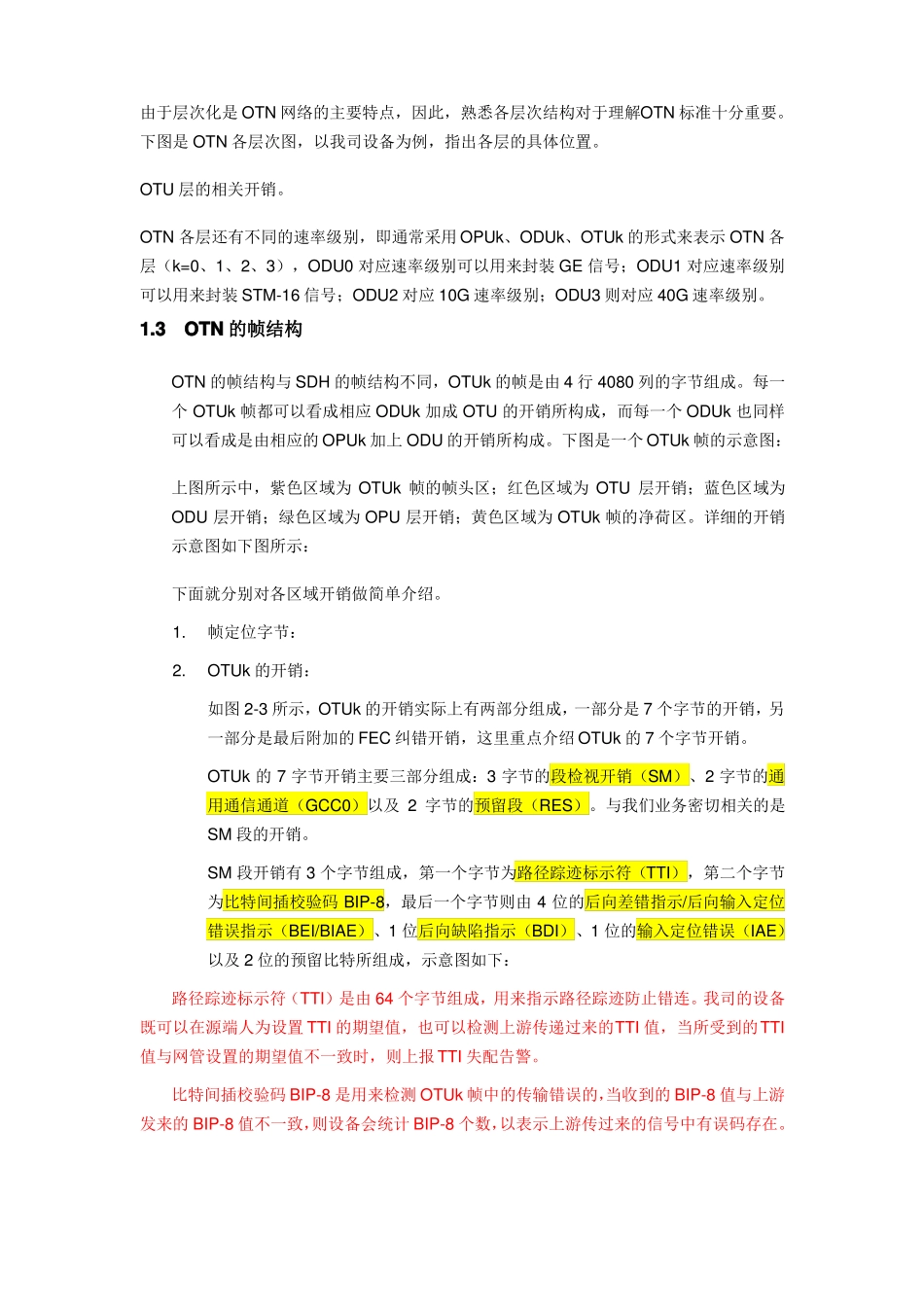

OTN 告警介绍及故障定位方法1OTN 帧结构简介1.1OTN 产生的背景目前随着通信行业的发展，对光网络的要求越来越高，要求光网络所承载的信息量也越来越大，承载的客户信号种类也各种各样，包括SDH、ATM、以太网、IP 等多种信号都要求能在光网络中快速、高效、透明、可靠的传输。为此，国际电信联盟 ITU 制订光传送网OTN 的相关标准，来指导 OTN 的发展。光传送网 OTN 是下一代光网络的发展方向。OTN 设备主要完成的功能就是将客户信号封装在 OTN 的相应帧格式中，透明、高效的进行传输，同时，通过相应的 OTN 开销对信号的好坏进行检测。因此，理解好 OTN 开销对深入理解 OTN 设备有着重要意义。1.2OTN 的网络层次光传送网 OTN 的一个主要特征就是网络的层次化。将光传送网划分为多个网络层次，每个层次之间彼此互为服务层与客户层。客户信号在不同层次之间进行传输，每一层次都有着自己的开销，用于检测本层次信号的好坏。OTN 分为客户信号层、光通道净荷单元（OPU）、光通道数据单元（ODU）、光通道传送单元（OTU）、光通道层（OCH）、光复用段层（OMS）、光传输段层（OTS）。以上各层之间，前者是后者的客户层，后者是前者的服务层。下面是对各层的简单说明：1.客户信号层：该层主要指 OTN 网络所要承载的局方信号，主要包括：SDH、以太网、IP 业务等。2.光通道净荷单元 OPU：该层主要是用来适配客户信号以便使其适合在光通道上传输，即：承载客户信号的“容器”。该层的开销主要用来指示客户信号映射到OTN 信号的过程。3.光通道数据单元 ODU：该层是由 OPU 层和 ODU 层相关开销构成的，该层的开销可以支持对传输信号质量端到端的检测。4.光通道传送单元 OTU：该层是在光路上传输信息的基本单元结构，有ODU 层和 OTU层相关开销构成。5.光通道层 OCH：该层是具有特定波长和特殊帧格式的光信号，其中特殊帧格式即定义的 OTU 层。6.7.光复用段层 OMS：该层为经过合波处理的多波长光信号。光传输段层 OTS：该层是经过 OA 放大等处理后的光信号。由于层次化是 OTN 网络的主要特点，因此，熟悉各层次结构对于理解OTN 标准十分重要。下图是 OTN 各层次图，以我司设备为例，指出各层的具体位置。OTU 层的相关开销。OTN 各层还有不同的速率级别，即通常采用 OPUk、ODUk、OTUk 的形式来表示 OTN 各层（k=0、1、2、3），ODU0 对应速率级别可以用来封装 GE 信号；ODU1 对应速率级别可以用来封装 S...
