屋顶分布式光伏电站设计及施工与方案

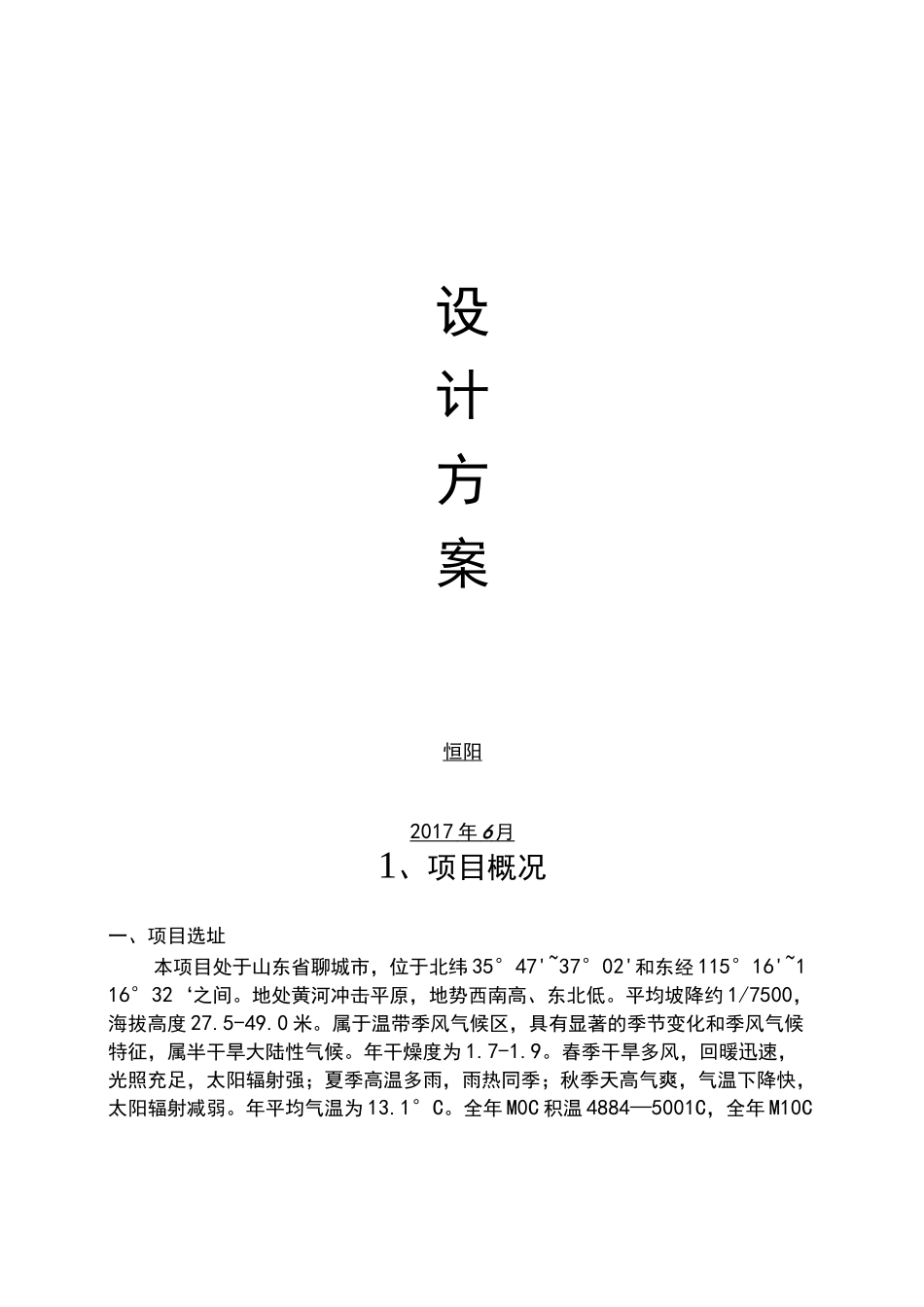

设计方案恒阳2017 年 6 月 1、项目概况一、项目选址本项目处于山东省聊城市，位于北纬 35°47'~37°02'和东经 115°16'~116°32‘之间。地处黄河冲击平原，地势西南高、东北低。平均坡降约 1/7500，海拔高度 27.5-49.0 米。属于温带季风气候区，具有显著的季节变化和季风气候特征，属半干旱大陆性气候。年干燥度为 1.7-1.9。春季干旱多风，回暖迅速，光照充足，太阳辐射强；夏季高温多雨，雨热同季；秋季天高气爽，气温下降快，太阳辐射减弱。年平均气温为 13.1°C。全年 M0C 积温 4884—5001C，全年 M10C积温 4404—4524C，热量差异较小，无霜期平均为 193—201 天。年平均降水量578.4 毫米，最多年降水量为 1004.7 毫米，最少年降水量为 187.2 毫米。全年降水近 70%集中在夏季，秋季雨量多于春季，春季干旱发生频繁，冬季降水最少，只占全年的 3%左右。光资源比较充足，年平均日照时数为 2567 小时，年太阳总辐射为 120.1—127.1 千卡/cm 八 2,有效辐射为 58.9—62.3 千卡/cm 八 2。属于太阳能资源三类可利用地区。户血躡 in 场強单-Ml 场 n 凤聆手电话*项目地址卓电电表用尸 ME注“并网电圧碎-懈 L=国求射•比-限顿住 Ek®e 富尸用世电映迈妾吕計配电柜“艮■P**利 IE页』平ns-8遇a事*.0.0&Jf■p*艮装住 El 醪ns-$■'-■'剧边僵辺高厦-os 用溟苗n 乐-卿』结合当地自然条件，根据公司要求的勘察单选定站址，并充分考虑了以下关键要素:1、有无遮光的障碍物（包括远期与近期的遮挡）2、大风、冬季的积雪、结冰、雷击等灾害本方案屋顶有效面积 60m2,采用 260Wp 光伏组件 24 块组成，共计建设 6.44KWp 屋顶分布式光伏发电系统。系统采用 1 台 6KW 光伏逆变器将直流电变为 220V 交流电，接入 220V 线路送入户业主原有室内进户配电箱，再经由 220V 线路与业主室内低压配电网进行连接，送入电网。房屋周围无高大建筑物，在设计时未对此进行阴影分析。2、配重结构设计根据最新的建筑结构荷载规范 GB5009-2012 中，对于屋顶活荷载的要求，方阵基础采用 C30 混凝土现浇，预埋安装地角螺栓，前后排水泥基础中心间距 0.5m。每横排之间间距为 0.5m,便于组件后期的安装和维护。方便根据实际需要设计安装角度。*5-11 臣面均布崔荊戟岳芈值屍茗绘昔值乗扯.喷追愷斥处和社去久債菜弦|啣研］忆納I 机數札flIB-ttffiE 杯札HT±A 的 Jf 网0.5札 T■S0-U1上人的国賀I(-7■.S0.4J3.(1...
