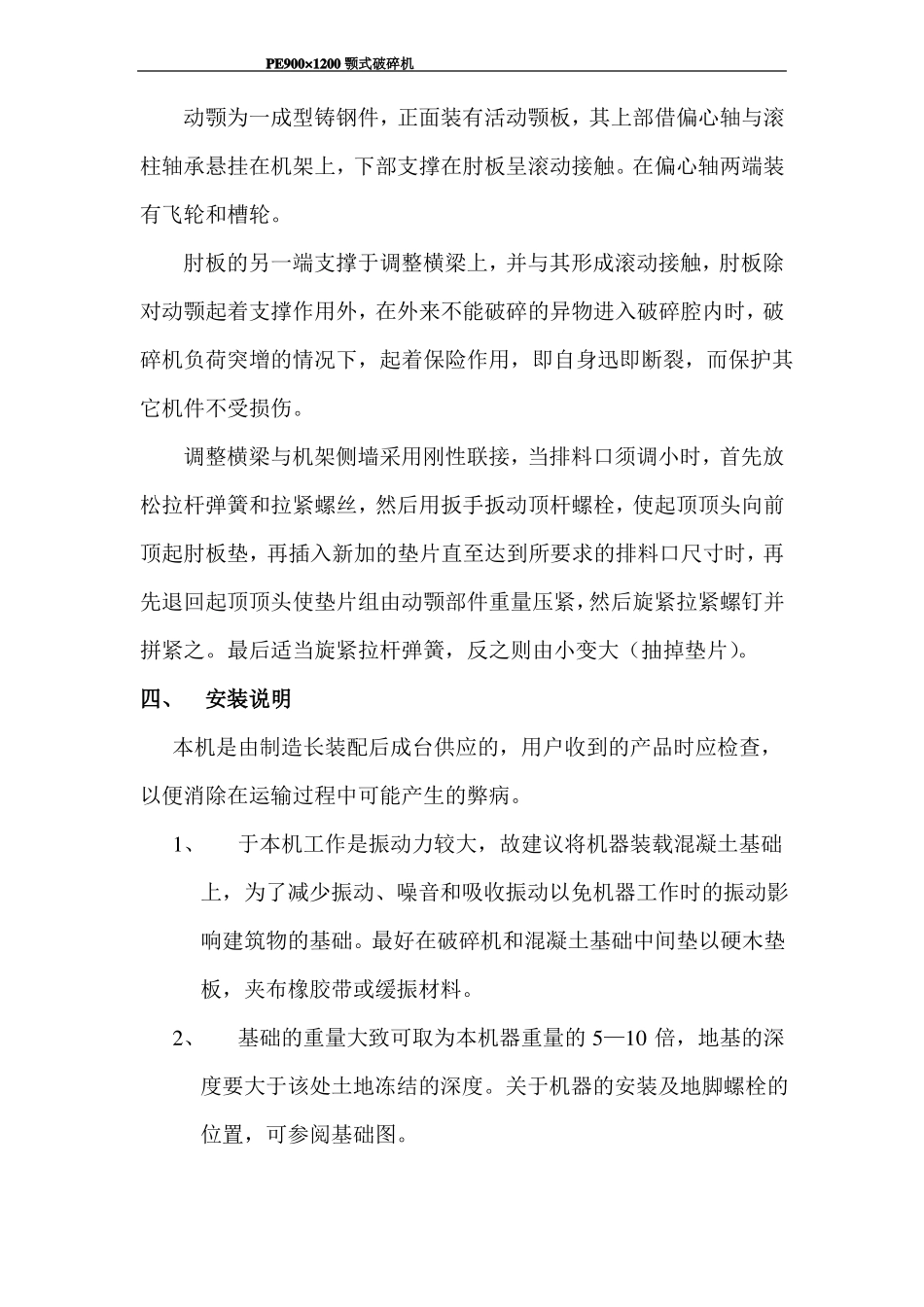

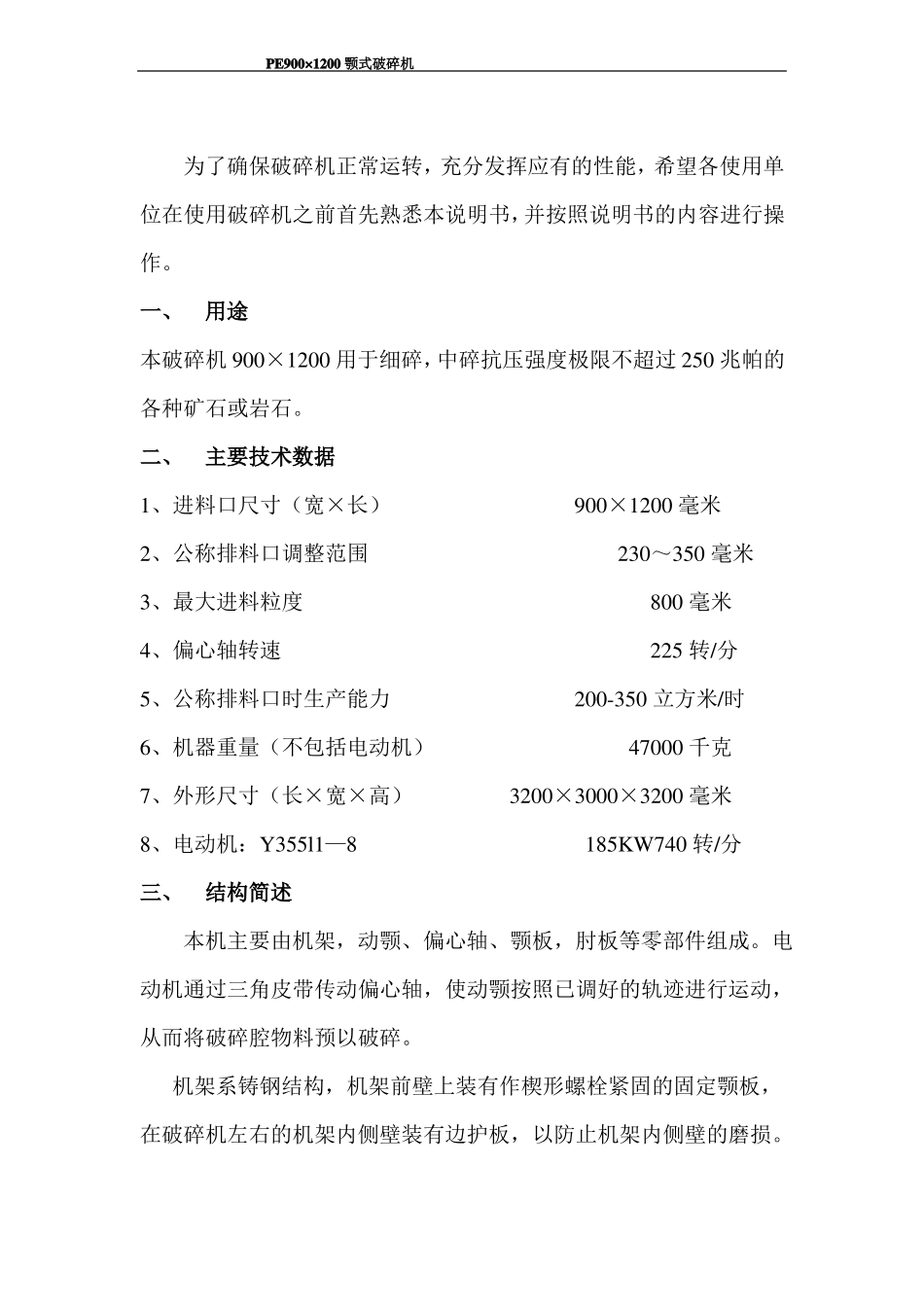

PE900×1200 颚式破碎机PE900×颚 式 破使 用 说碎 机明 书1200PE900×1200 颚式破碎机为了确保破碎机正常运转，充分发挥应有的性能，希望各使用单位在使用破碎机之前首先熟悉本说明书，并按照说明书的内容进行操作。一、用途本破碎机 900×1200 用于细碎，中碎抗压强度极限不超过 250 兆帕的各种矿石或岩石。二、主要技术数据1、进料口尺寸（宽×长）900×1200 毫米2、公称排料口调整范围230～350 毫米3、最大进料粒度800 毫米4、偏心轴转速225 转/分5、公称排料口时生产能力200-350 立方米/时6、机器重量（不包括电动机）47000 千克7、外形尺寸（长×宽×高）3200×3000×3200 毫米8、电动机：Y355l1—8185KW740 转/分三、结构简述本机主要由机架，动颚、偏心轴、颚板，肘板等零部件组成。电动机通过三角皮带传动偏心轴，使动颚按照已调好的轨迹进行运动，从而将破碎腔物料预以破碎。机架系铸钢结构，机架前壁上装有作楔形螺栓紧固的固定颚板，在破碎机左右的机架内侧壁装有边护板，以防止机架内侧壁的磨损。PE900×1200 颚式破碎机动颚为一成型铸钢件，正面装有活动颚板，其上部借偏心轴与滚柱轴承悬挂在机架上，下部支撑在肘板呈滚动接触。在偏心轴两端装有飞轮和槽轮。肘板的另一端支撑于调整横梁上，并与其形成滚动接触，肘板除对动颚起着支撑作用外，在外来不能破碎的异物进入破碎腔内时，破碎机负荷突增的情况下，起着保险作用，即自身迅即断裂，而保护其它机件不受损伤。调整横梁与机架侧墙采用刚性联接，当排料口须调小时，首先放松拉杆弹簧和拉紧螺丝，然后用扳手扳动顶杆螺栓，使起顶顶头向前顶起肘板垫，再插入新加的垫片直至达到所要求的排料口尺寸时，再先退回起顶顶头使垫片组由动颚部件重量压紧，然后旋紧拉紧螺钉并拼紧之。最后适当旋紧拉杆弹簧，反之则由小变大（抽掉垫片）。四、安装说明本机是由制造长装配后成台供应的，用户收到的产品时应检查，以便消除在运输过程中可能产生的弊病。1、于本机工作是振动力较大，故建议将机器装载混凝土基础上，为了减少振动、噪音和吸收振动以免机器工作时的振动影响建筑物的基础。最好在破碎机和混凝土基础中间垫以硬木垫板，夹布橡胶带或缓振材料。2、基础的重量大致可取为本机器重量的 5—10 倍，地基的深度要大于该处土地冻结的深度。关于机器的安装及地脚螺栓的位置，可参阅基础图。PE900×1200 颚式破碎机3、在调整排料口前应先松开拉紧弹簧，待调整好后，...
