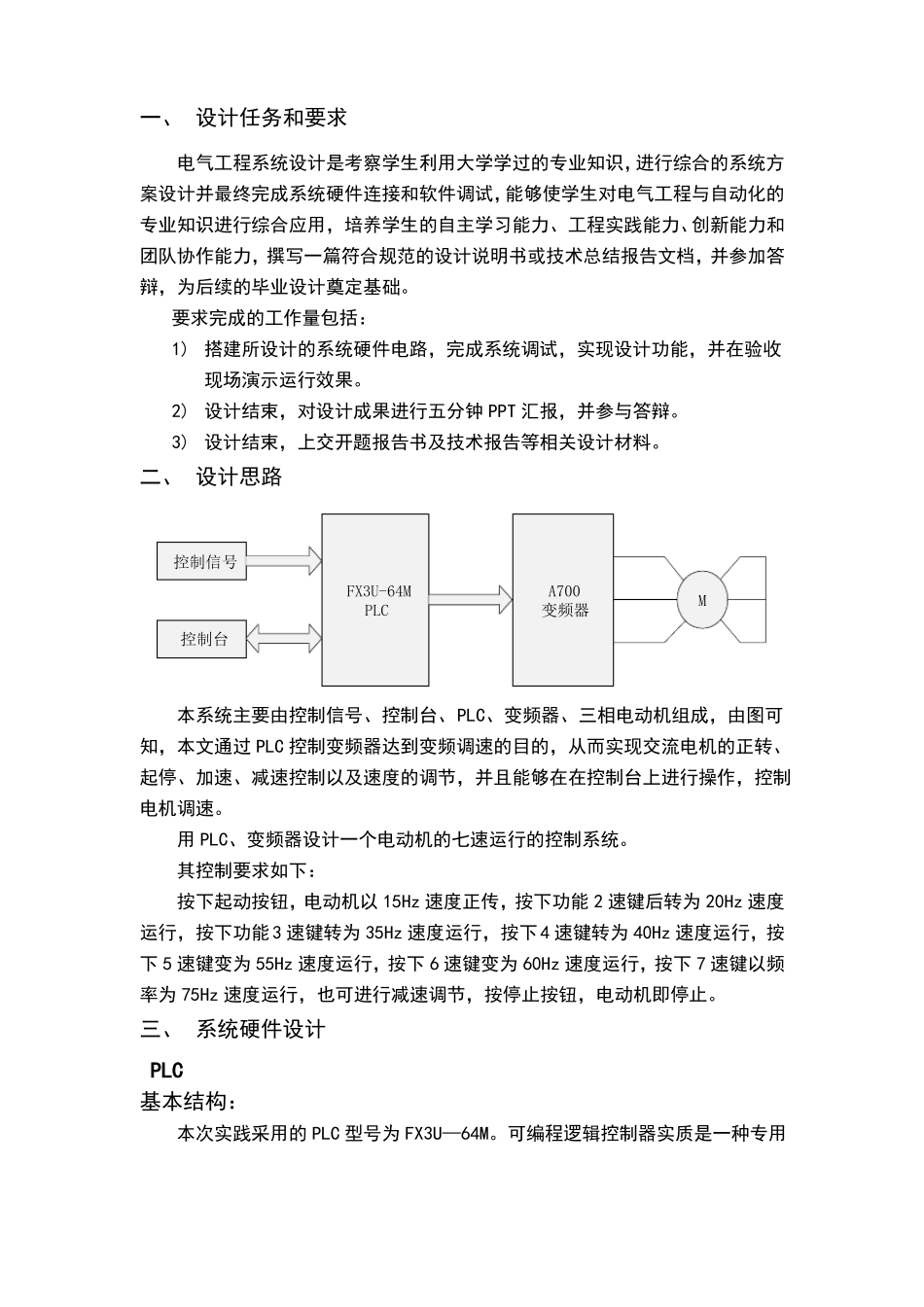

成绩电气工程系统设计报告书题目基于 PLC、变频器控制电机的多段速院 部 名 称机电工程学院专业电气工程及其自动化班级 11 电气（一）班组 长 姓 名周颖同 组 学 生李静洪润娜设 计 地 点工科楼设 计 学 时 2 周指 导 教 师刘旭明等金陵科技学院教务处制目 录一、 设计任务和要求 …………………………………………………1二、 设计思路 …………………………………………………………1三、 系统硬件设计 ……………………………………………………1 PLC………………………………………………………………1变频器……………………………………………………………3 I/O 接线图设计 …………………………………………………9四、 系统软件设计……………………………………………………10系统流程图…………………………………………………… 10程序编制步骤………………………………………………… 10五、 调试过程与结果 ……………………………………………… 14六、 总结与体会 …………………………………………………… 14七、 参考资料…………………………………………………………14八、 附录………………………………………………………………15一、 设计任务和要求电气工程系统设计是考察学生利用大学学过的专业知识，进行综合的系统方案设计并最终完成系统硬件连接和软件调试，能够使学生对电气工程与自动化的专业知识进行综合应用，培养学生的自主学习能力、工程实践能力、创新能力和团队协作能力，撰写一篇符合规范的设计说明书或技术总结报告文档，并参加答辩，为后续的毕业设计奠定基础。要求完成的工作量包括：1) 搭建所设计的系统硬件电路，完成系统调试，实现设计功能，并在验收现场演示运行效果。2) 设计结束，对设计成果进行五分钟 PPT 汇报，并参与答辩。3) 设计结束，上交开题报告书及技术报告等相关设计材料。二、 设计思路控制信号FX3U-64MPLC控制台A700变频器M本系统主要由控制信号、控制台、PLC、变频器、三相电动机组成，由图可知，本文通过 PLC 控制变频器达到变频调速的目的，从而实现交流电机的正转、起停、加速、减速控制以及速度的调节，并且能够在在控制台上进行操作，控制电机调速。用 PLC、变频器设计一个电动机的七速运行的控制系统。其控制要求如下：按下起动按钮，电动机以 15Hz 速度正传，按下功能 2 速键后转为 20Hz 速度运行，按下功能3 ...
