XGC130K-I履带起重机技术规格书

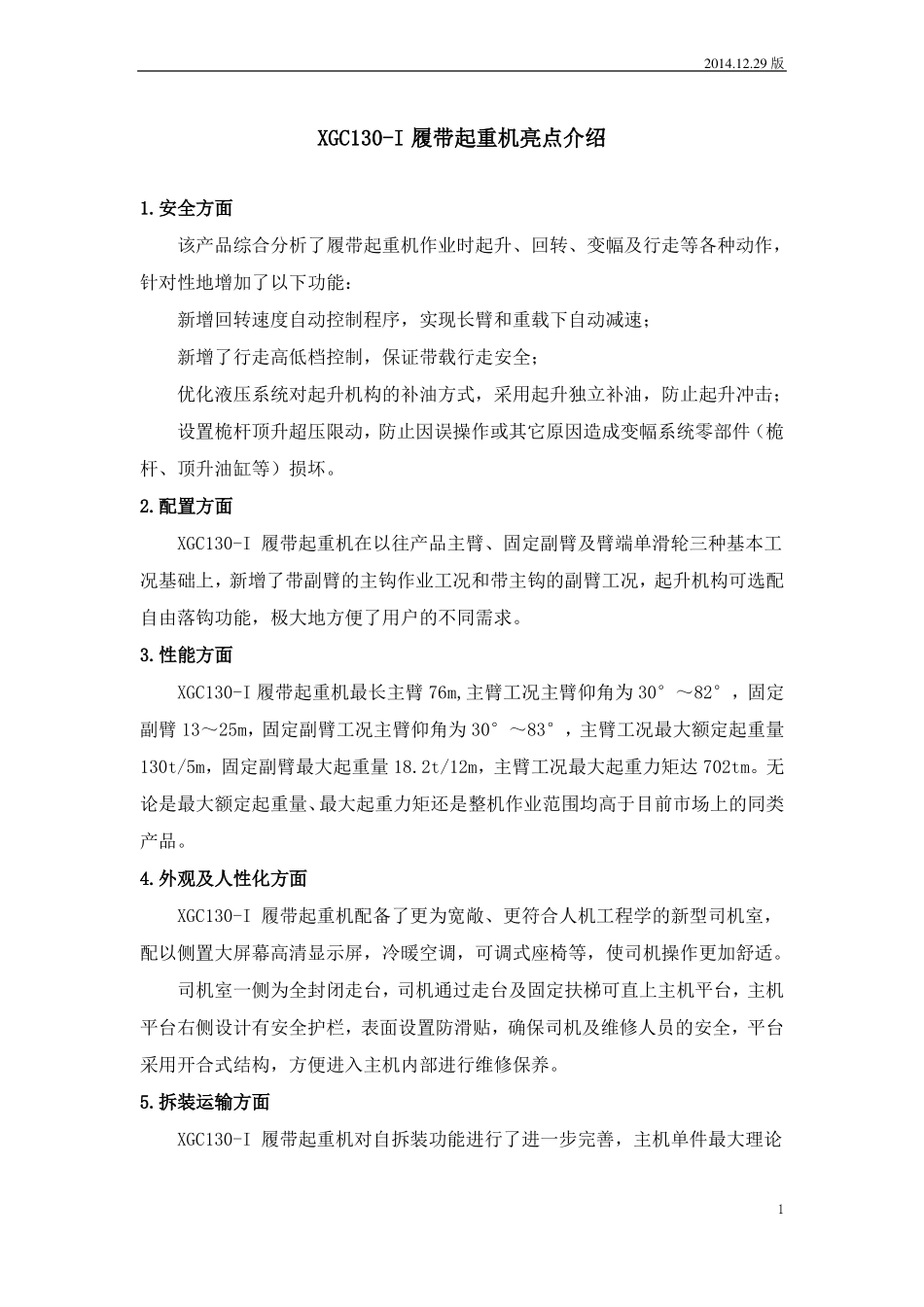

XGC130K-I履带起重机技术规格书_第1页
1/38
XGC130K-I履带起重机技术规格书_第2页
2/38

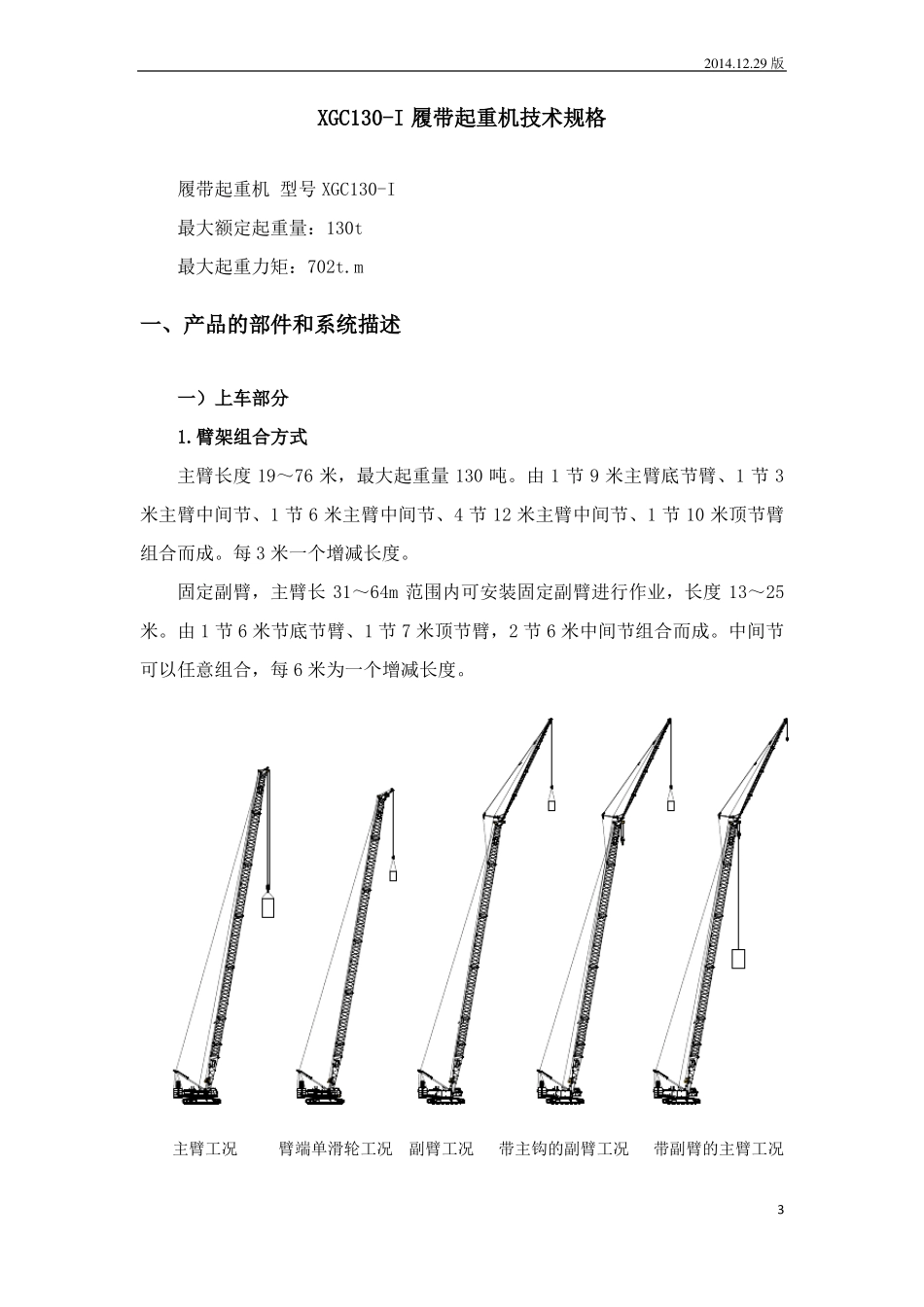

XGC130K-I履带起重机技术规格书_第3页
3/38
2014.12.29 版XGC130-I 履带起重机亮点介绍1.安全方面该产品综合分析了履带起重机作业时起升、回转、变幅及行走等各种动作,针对性地增加了以下功能:新增回转速度自动控制程序,实现长臂和重载下自动减速;新增了行走高低档控制,保证带载行走安全;优化液压系统对起升机构的补油方式,采用起升独立补油,防止起升冲击;设置桅杆顶升超压限动,防止因误操作或其它原因造成变幅系统零部件(桅杆、顶升油缸等)损坏。2.配置方面XGC130-I 履带起重机在以往产品主臂、固定副臂及臂端单滑轮三种基本工况基础上,新增了带副臂的主钩作业工况和带主钩的副臂工况,起升机构可选配自由落钩功能,极大地方便了用户的不同需求。3.性能方面XGC130-I 履带起重机最长主臂 76m,主臂工况主臂仰角为 30°~82°,固定副臂 13~25m,固定副臂工况主臂仰角为 30°~83°,主臂工况最大额定起重量130t/5m,固定副臂最大起重量 18.2t/12m,主臂工况最大起重力矩达 702tm。无论是最大额定起重量、最大起重力矩还是整机作业范围均高于目前市场上的同类产品。4.外观及人性化方面XGC130-I 履带起重机配备了更为宽敞、更符合人机工程学的新型司机室,配以侧置大屏幕高清显示屏,冷暖空调,可调式座椅等,使司机操作更加舒适。司机室一侧为全封闭走台,司机通过走台及固定扶梯可直上主机平台,主机平台右侧设计有安全护栏,表面设置防滑贴,确保司机及维修人员的安全,平台采用开合式结构,方便进入主机内部进行维修保养。5.拆装运输方面XGC130-I 履带起重机对自拆装功能进行了进一步完善,主机单件最大理论12014.12.29 版运输重量减轻至 32.3t,运输宽度仅 3m,运输时无需拆下卷扬和桅杆,运输方便,并能为用户降低运输费用。22014.12.29 版XGC130-I 履带起重机技术规格履带起重机 型号 XGC130-I最大额定起重量:130t最大起重力矩:702t.m一、产品的部件和系统描述一)上车部分1.臂架组合方式主臂长度 19~76 米,最大起重量 130 吨。由 1 节 9 米主臂底节臂、1 节 3米主臂中间节、1 节 6 米主臂中间节、4 节 12 米主臂中间节、1 节 10 米顶节臂组合而成。每 3 米一个增减长度。固定副臂,主臂长 31~64m 范围内可安装固定副臂进行作业,长度 13~25米。由 1 节 6 米节底节臂、1 节 7 米顶节臂,2 节 6 米中间节组合而成。中间节可以任意组合,每 6 米为一个增减长度。主臂工况臂端单滑轮工况副臂工况带主钩的副臂工...
