ZD6转辙机检修流程

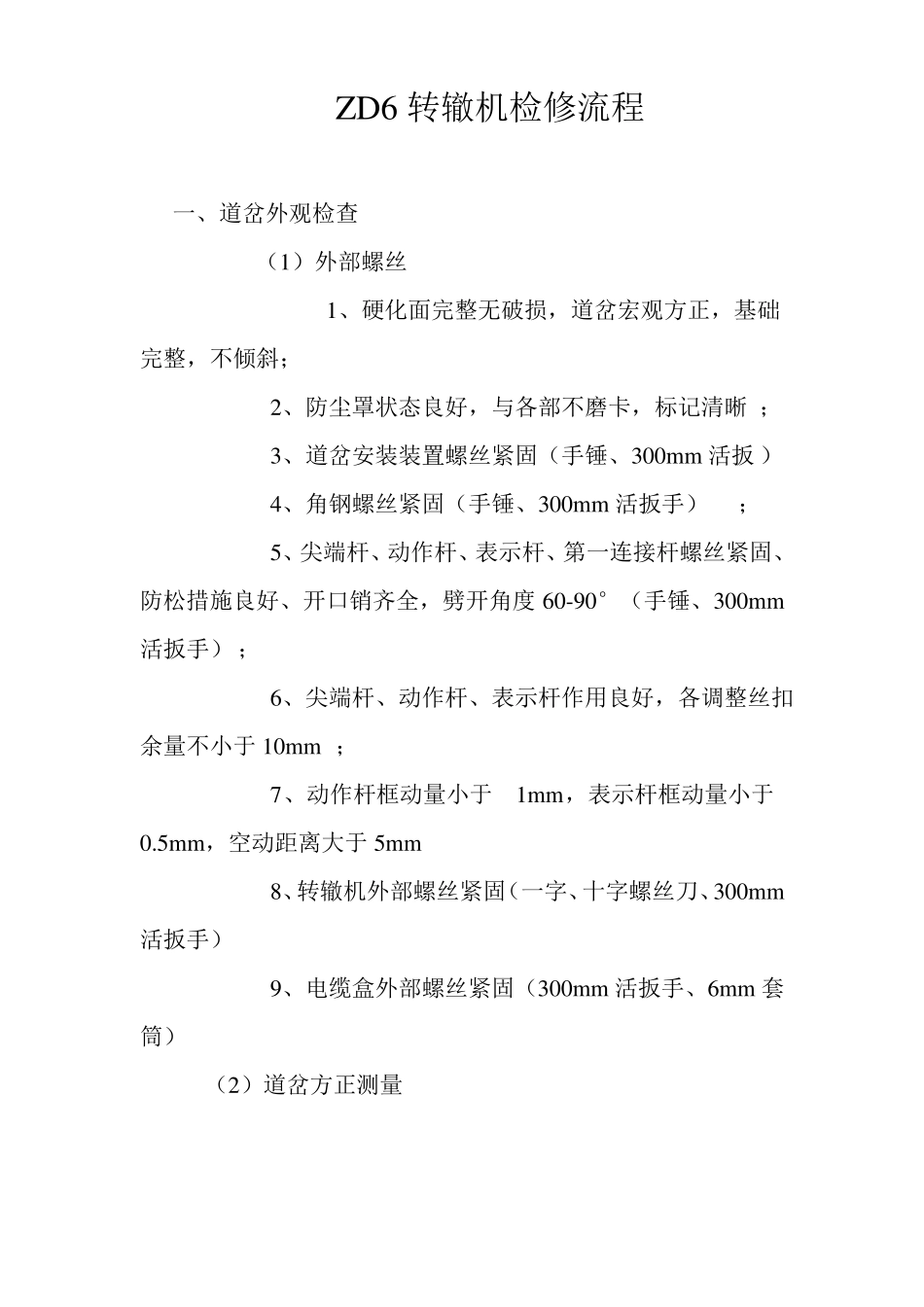

ZD6转辙机检修流程_第1页
1/8

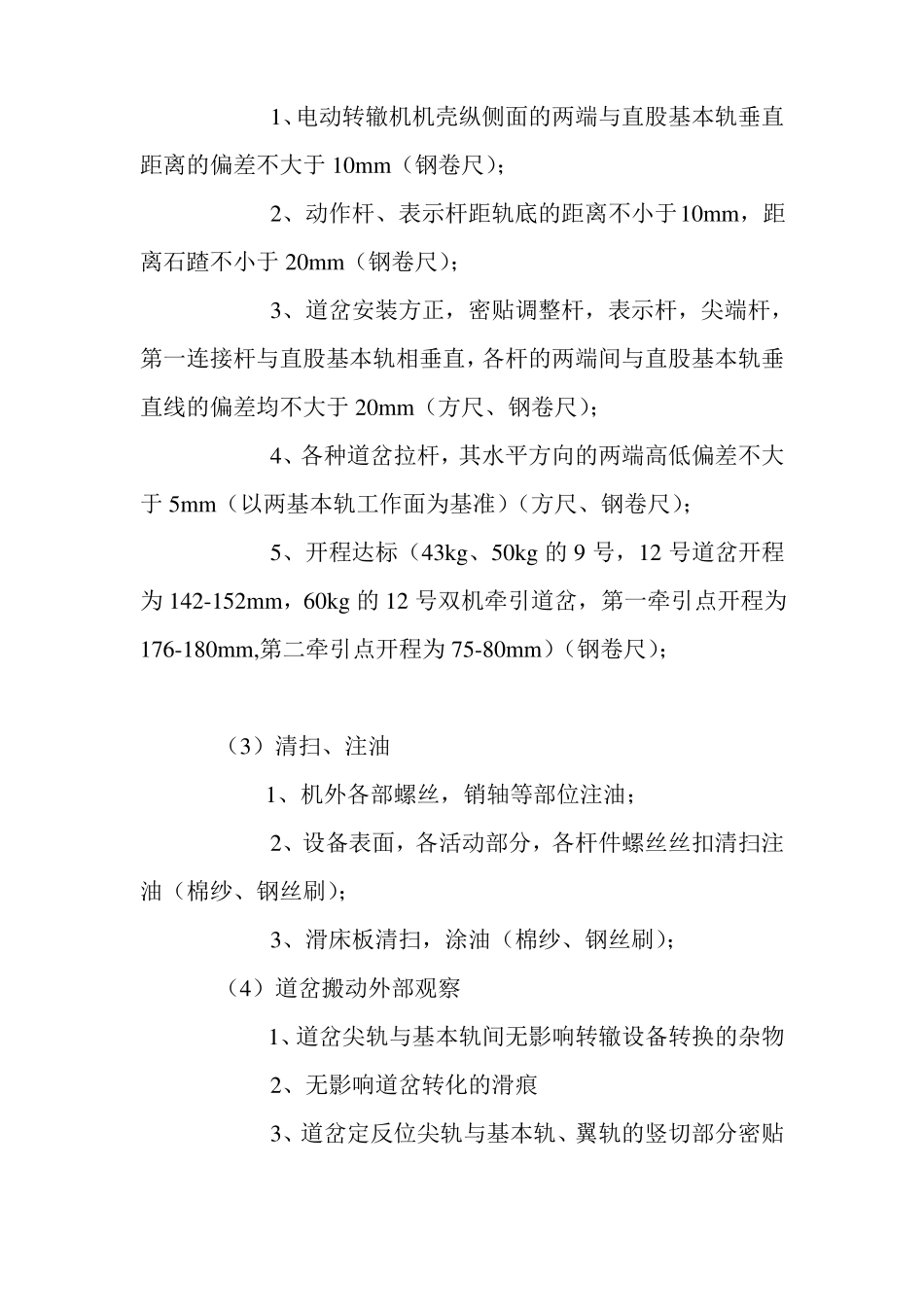

ZD6转辙机检修流程_第2页
2/8

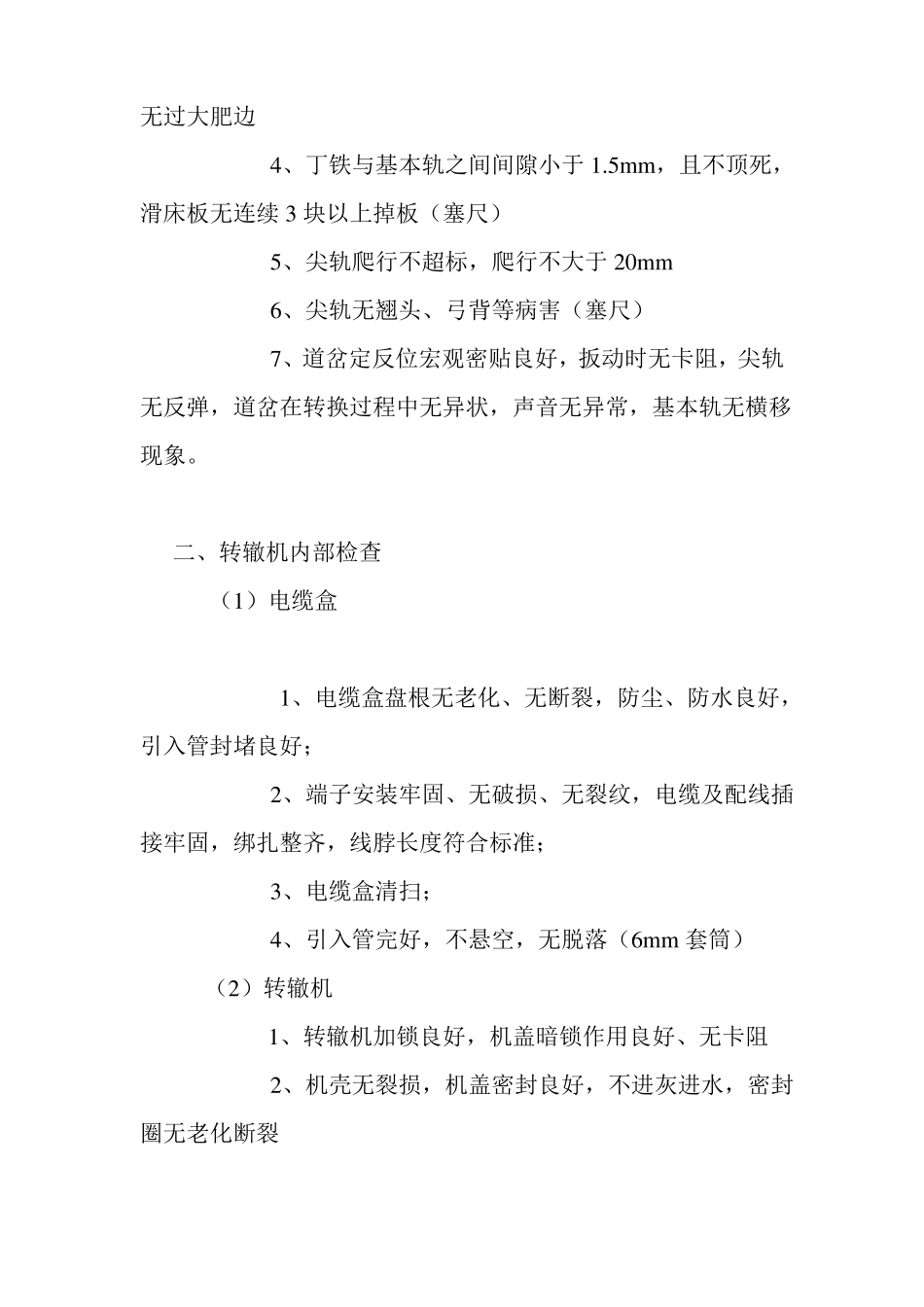

ZD6转辙机检修流程_第3页
3/8
ZD6 转辙机检修流程一、道岔外观检查(1)外部螺丝1、硬化面完整无破损,道岔宏观方正,基础完整,不倾斜;2、防尘罩状态良好,与各部不磨卡,标记清晰 ;3、道岔安装装置螺丝紧固(手锤、300mm 活扳 )4、角钢螺丝紧固(手锤、300mm 活扳手);5、尖端杆、动作杆、表示杆、第一连接杆螺丝紧固、防松措施良好、开口销齐全,劈开角度 60-90°(手锤、300mm活扳手) ;6、尖端杆、动作杆、表示杆作用良好,各调整丝扣余量不小于 10mm ;7、动作杆框动量小于1mm,表示杆框动量小于0.5mm,空动距离大于 5mm8、转辙机外部螺丝紧固(一字、十字螺丝刀、300mm活扳手)9、电缆盒外部螺丝紧固(300mm 活扳手、6mm 套筒)(2)道岔方正测量1、电动转辙机机壳纵侧面的两端与直股基本轨垂直距离的偏差不大于 10mm(钢卷尺);2、动作杆、表示杆距轨底的距离不小于10mm,距离石蹅不小于 20mm(钢卷尺);3、道岔安装方正,密贴调整杆,表示杆,尖端杆,第一连接杆与直股基本轨相垂直,各杆的两端间与直股基本轨垂直线的偏差均不大于 20mm(方尺、钢卷尺);4、各种道岔拉杆,其水平方向的两端高低偏差不大于 5mm(以两基本轨工作面为基准)(方尺、钢卷尺);5、开程达标(43kg、50kg 的 9 号,12 号道岔开程为 142-152mm,60kg 的 12 号双机牵引道岔,第一牵引点开程为176-180mm,第二牵引点开程为 75-80mm)(钢卷尺);(3)清扫、注油1、机外各部螺丝,销轴等部位注油;2、设备表面,各活动部分,各杆件螺丝丝扣清扫注油(棉纱、钢丝刷);3、滑床板清扫,涂油(棉纱、钢丝刷);(4)道岔搬动外部观察1、道岔尖轨与基本轨间无影响转辙设备转换的杂物2、无影响道岔转化的滑痕3、道岔定反位尖轨与基本轨、翼轨的竖切部分密贴无过大肥边4、丁铁与基本轨之间间隙小于 1.5mm,且不顶死,滑床板无连续 3 块以上掉板(塞尺)5、尖轨爬行不超标,爬行不大于 20mm6、尖轨无翘头、弓背等病害(塞尺)7、道岔定反位宏观密贴良好,扳动时无卡阻,尖轨无反弹,道岔在转换过程中无异状,声音无异常,基本轨无横移现象。二、转辙机内部检查(1)电缆盒1、电缆盒盘根无老化、无断裂,防尘、防水良好,引入管封堵良好;2、端子安装牢固、无破损、无裂纹,电缆及配线插接牢固,绑扎整齐,线脖长度符合标准;3、电缆盒清扫;4、引入管完好,不悬空,无脱落(6mm 套筒)(2)转辙机1、转辙机加锁良好,机盖暗锁作用良好、无卡阻2、机壳无裂损,机...
