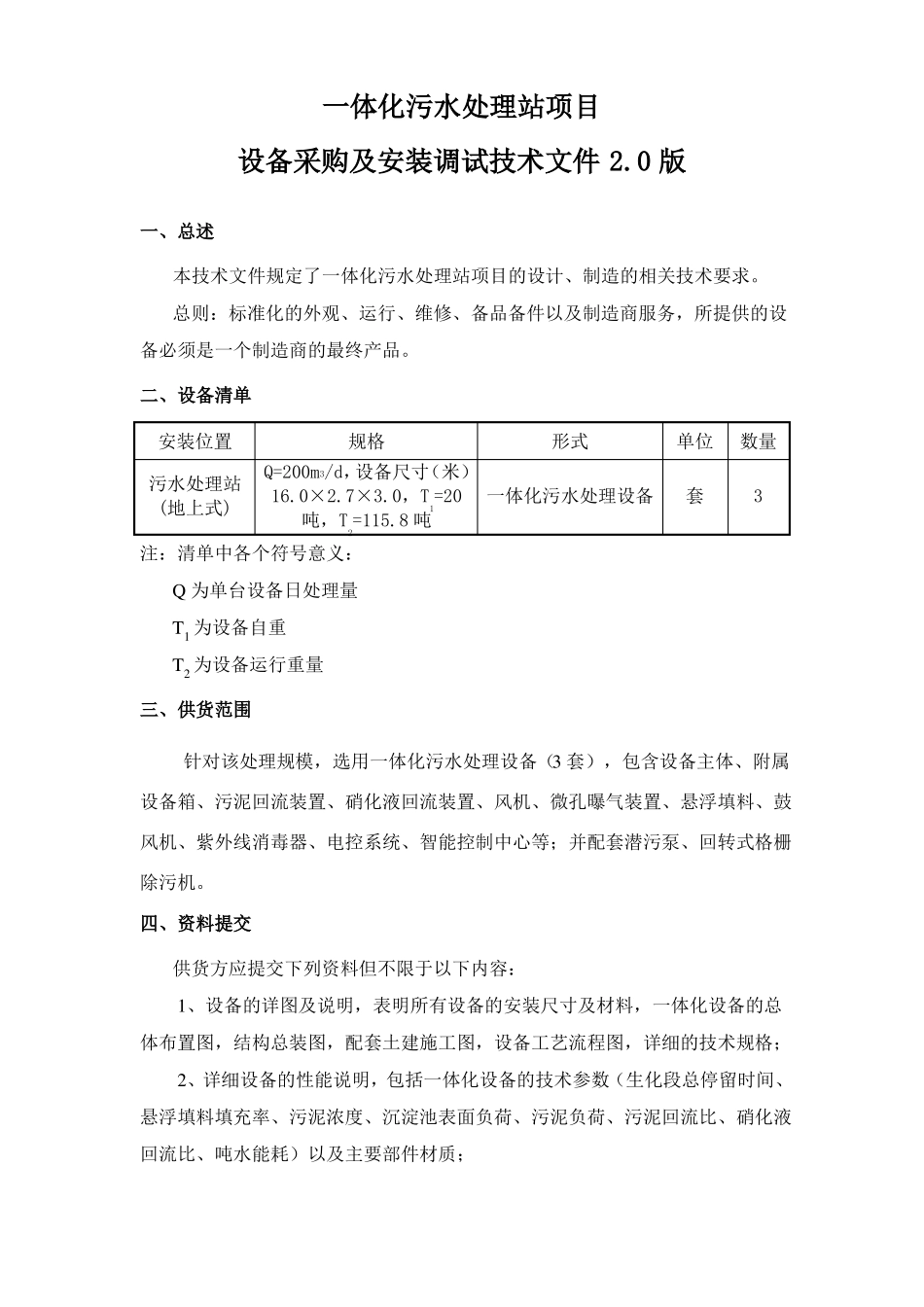

一体化污水处理站项目设备采购及安装调试技术文件 2.0 版一、总述本技术文件规定了一体化污水处理站项目的设计、制造的相关技术要求。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。二、设备清单安装位置污水处理站(地上式)规格形式单位数量套3Q=200m3/d，设备尺寸（米）16.0×2.7×3.0，T1=20一体化污水处理设备吨，T2=115.8 吨注：清单中各个符号意义：Q 为单台设备日处理量T1 为设备自重T2 为设备运行重量三、供货范围针对该处理规模，选用一体化污水处理设备（3 套），包含设备主体、附属设备箱、污泥回流装置、硝化液回流装置、风机、微孔曝气装置、悬浮填料、鼓风机、紫外线消毒器、电控系统、智能控制中心等；并配套潜污泵、回转式格栅除污机。四、资料提交供货方应提交下列资料但不限于以下内容：1、设备的详图及说明，表明所有设备的安装尺寸及材料，一体化设备的总体布置图，结构总装图，配套土建施工图，设备工艺流程图，详细的技术规格；2、详细设备的性能说明，包括一体化设备的技术参数（生化段总停留时间、悬浮填料填充率、污泥浓度、沉淀池表面负荷、污泥负荷、污泥回流比、硝化液回流比、吨水能耗）以及主要部件材质；3、设备材质的防腐防锈等级，以及设备的外形尺寸和安装、维修、运行所需要的空间要求；4、安装、维修、运行手册；5、制造和质量保证设施；6、安装方法的详细描述及安装精度规定；7、试运转前的调试及检测要求；8、一体化设备的接线图及控制原理图；9、一体化设备各部分的空间大小以及水力停留时间；五、经验及资格设备厂商必须提供近三年内 5 个 100 吨/天以上一体化生活污水处理项目业绩（提供合同证明），且提供本项目自投标日起一年内的至少一个 300 吨/天以上、出水一级 A 的一体化污水处理项目业绩（投标时需提供合同复印件、出水检测报告）。六、技术要求1、基本要求1.1 本项目环保验收排放标准执行《城镇污水处理厂污染物排放标准》（GB18918－2002）一级 A 类标准；1.2 为确保产品质量和售后，设备质保期 1 年（以项目通过竣工验收签字之日起算）, 质保期内若出现任何故障,中标方无偿更换零部件及无偿保养维护、维修；1.3 本次采购包括设备采购、运输、安装、调试、培训、税费、试运行期（验收合格交付使用前）及保修期内保修服务与备用物件、评标时所产生的所有相关费用等费用；1.4 所投的一体化污水处理设备必须体现工艺...
