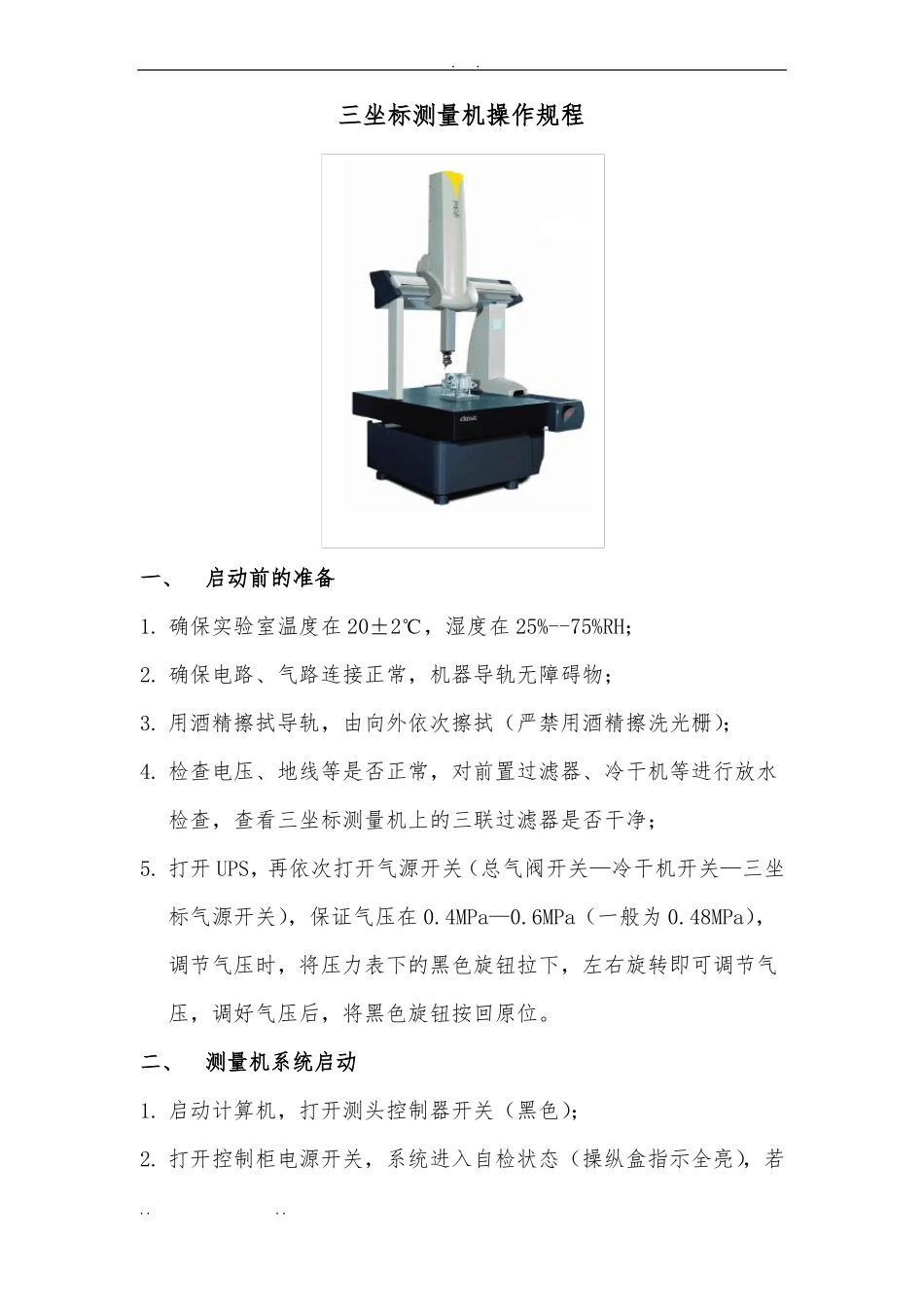

..三坐标测量机操作规程一、启动前的准备1. 确保实验室温度在 20±2℃，湿度在 25%--75%RH；2. 确保电路、气路连接正常，机器导轨无障碍物；3. 用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4. 检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5. 打开 UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐标气源开关），保证气压在 0.4MPa—0.6MPa（一般为 0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。二、测量机系统启动1. 启动计算机，打开测头控制器开关（黑色）；2. 打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若. .. ...系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需 20 秒以上）；3. 自检完后，点击 PC-DMIS 软件图标，启动软件系统；4. 冷启动时，软件窗口会提示进行及其回零操作。此时将操纵盒的“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；5. 待机器回到零位后（零位是系统默认的坐标原点）， PC-DMIS 进入正常工作界面。三、测量机系统关闭1. 关闭系统时，先将测头移到安全高度；2. 退出 PC-DMIS 系统，关闭控制柜电源和测座控制器电源；3. 反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开关），并对过滤器进行放水处理；4. 关闭计算机、UPS 等电源。四、软件界面在软件窗口中点击“文件—打开/新建”（快捷键：打开 CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS 进入正常工作界面。视图窗口：点击“视图——图形显示窗口/编辑窗口/报告窗口”，按快捷键 CTRL+TAB 可用来切换“图形显示窗口”和“报告窗口”。“编. .. ...辑窗口”中的“零件名”可用中文来命名，但不能出现“最”“销”字。五、测头校验在开机或更换拆卸测头后，必须进行测头校验。一般新建文件时，进入测量软件后会自动弹出“测头功能”4BY2窗口，也可以在“插入—硬件定义—测头”菜单中进入窗口，还可以将光标放在测头文件语处，按下 F9 键进入窗口。...
