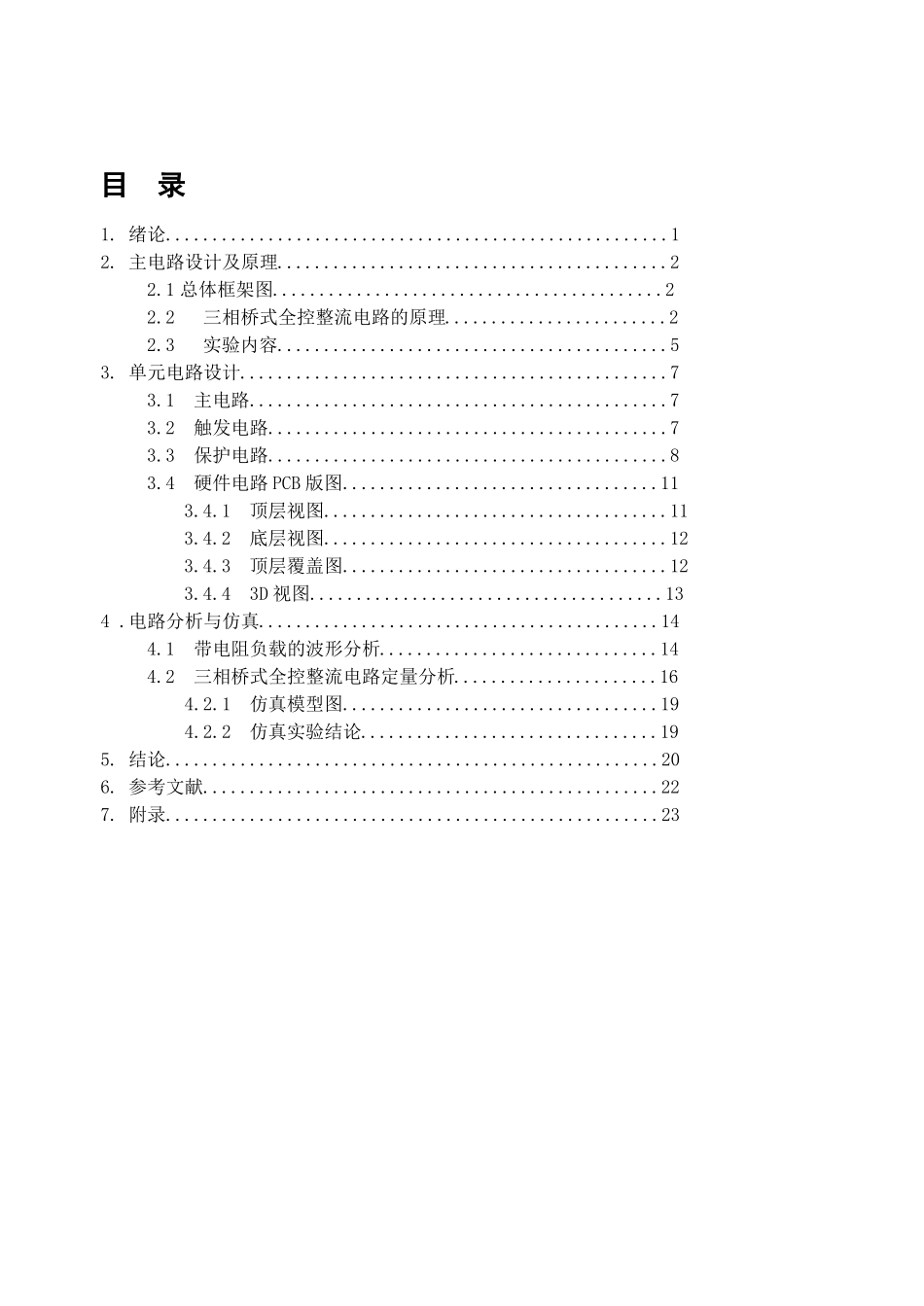

目录1. 绪论......................................................12. 主电路设计及原理..........................................22.1 总体框架图..........................................22.2三相桥式全控整流电路的原理........................22.3实验内容..........................................53. 单元电路设计..............................................73.1主电路.............................................73.2触发电路...........................................73.3保护电路...........................................83.4硬件电路 PCB 版图..................................113.4.1顶层视图.....................................113.4.2底层视图.....................................123.4.3顶层覆盖图...................................123.4.4 3D 视图......................................134 .电路分析与仿真...........................................144.1带电阻负载的波形分析..............................144.2三相桥式全控整流电路定量分析......................16 4.2.1仿真模型图..................................19 4.2.2仿真实验结论................................195. 结论.....................................................206. 参考文献.................................................227. 附录.....................................................23四 川 工 程 职 业 技 术 学 院 毕 业 论 文第一章绪论整流电路技术在工业生产上应用极广。如调压调速直流电源、电解及电镀的直流电源等。整流电路就是把交流电能转换为直流电能的电路。大多数整流电路由变压器、 整流主电路和滤波器等组成。 它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、 滤波器和变压器组成。 20 世纪 70 年代以后，主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。变压器设置与否视具体情况而定。变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离（可减小电网与电路间的电干扰和故障影响）。整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电...
