机械式停车设备安装工艺

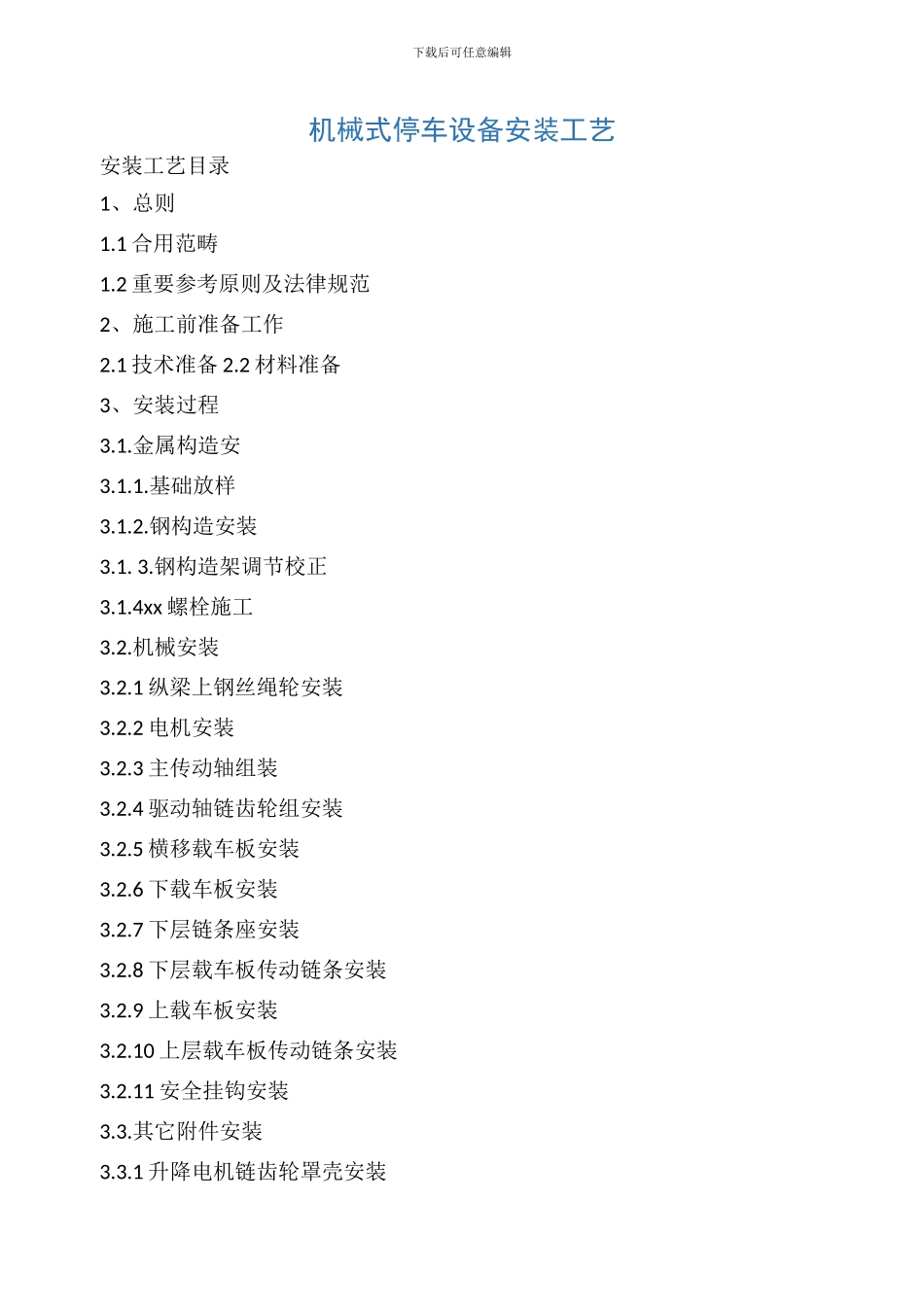

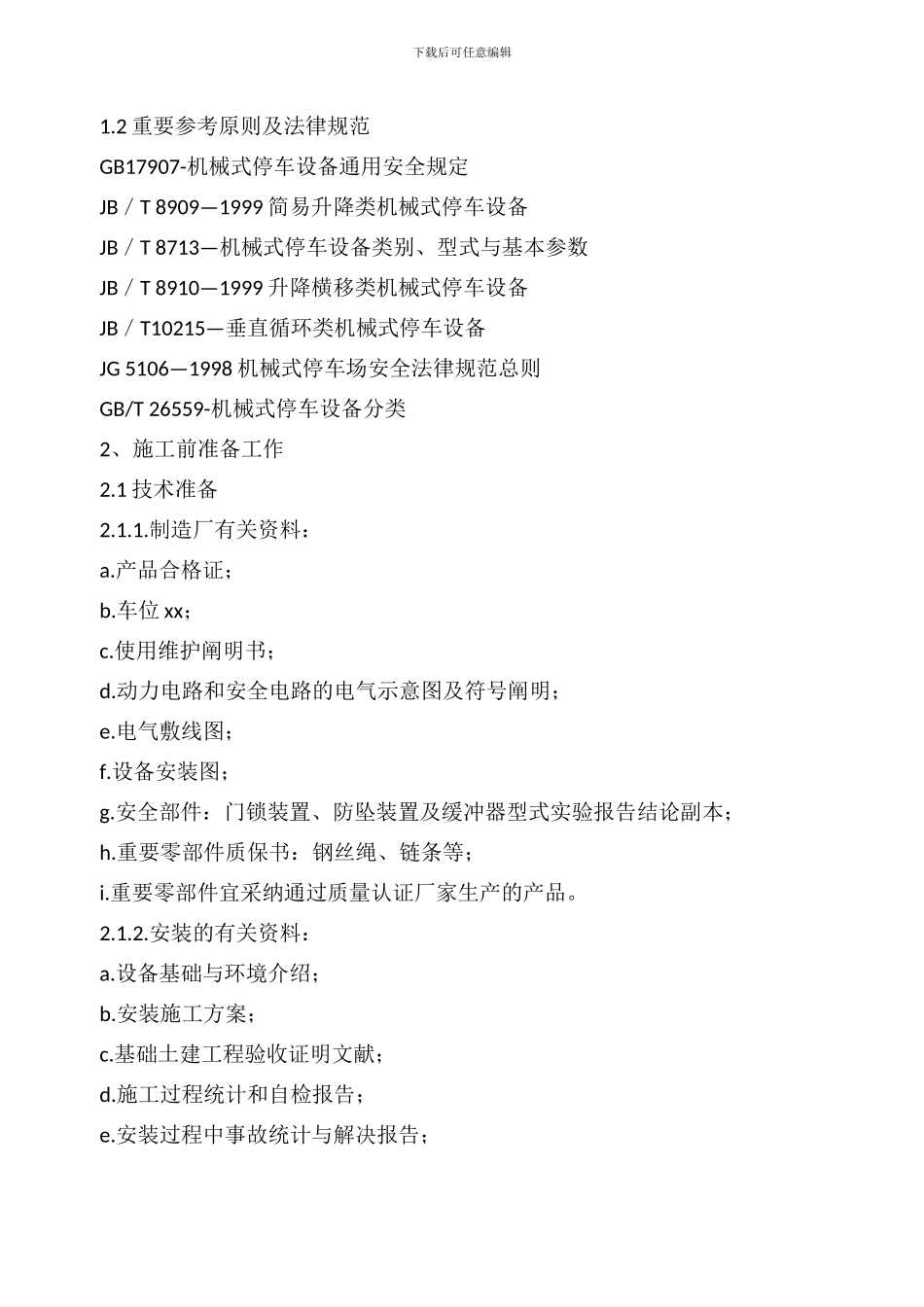

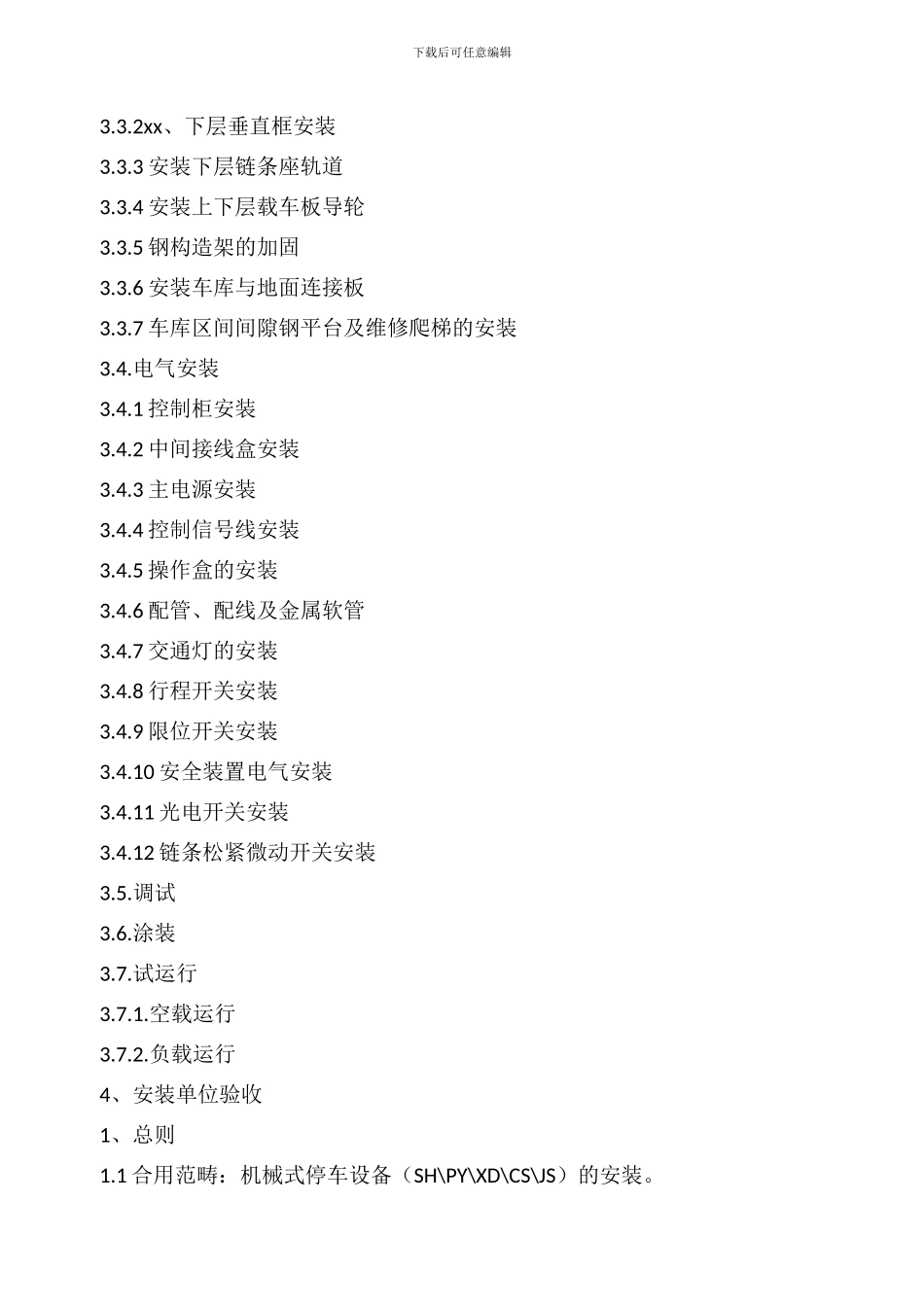

下载后可任意编辑机械式停车设备安装工艺安装工艺目录1、总则1.1 合用范畴1.2 重要参考原则及法律规范2、施工前准备工作2.1 技术准备 2.2 材料准备3、安装过程3.1.金属构造安3.1.1.基础放样3.1.2.钢构造安装3.1. 3.钢构造架调节校正3.1.4xx 螺栓施工3.2.机械安装3.2.1 纵梁上钢丝绳轮安装3.2.2 电机安装3.2.3 主传动轴组装3.2.4 驱动轴链齿轮组安装3.2.5 横移载车板安装3.2.6 下载车板安装3.2.7 下层链条座安装3.2.8 下层载车板传动链条安装3.2.9 上载车板安装3.2.10 上层载车板传动链条安装3.2.11 安全挂钩安装3.3.其它附件安装3.3.1 升降电机链齿轮罩壳安装下载后可任意编辑3.3.2xx、下层垂直框安装3.3.3 安装下层链条座轨道3.3.4 安装上下层载车板导轮3.3.5 钢构造架的加固3.3.6 安装车库与地面连接板3.3.7 车库区间间隙钢平台及维修爬梯的安装3.4.电气安装3.4.1 控制柜安装3.4.2 中间接线盒安装3.4.3 主电源安装3.4.4 控制信号线安装3.4.5 操作盒的安装3.4.6 配管、配线及金属软管3.4.7 交通灯的安装3.4.8 行程开关安装3.4.9 限位开关安装3.4.10 安全装置电气安装3.4.11 光电开关安装3.4.12 链条松紧微动开关安装3.5.调试3.6.涂装3.7.试运行3.7.1.空载运行3.7.2.负载运行4、安装单位验收1、总则1.1 合用范畴：机械式停车设备（SH\PY\XD\CS\JS）的安装。下载后可任意编辑1.2 重要参考原则及法律规范GB17907-机械式停车设备通用安全规定JB／T 8909—1999 简易升降类机械式停车设备JB／T 8713—机械式停车设备类别、型式与基本参数JB／T 8910—1999 升降横移类机械式停车设备JB／T10215—垂直循环类机械式停车设备JG 5106—1998 机械式停车场安全法律规范总则GB/T 26559-机械式停车设备分类2、施工前准备工作2.1 技术准备2.1.1.制造厂有关资料：a.产品合格证；b.车位 xx；c.使用维护阐明书；d.动力电路和安全电路的电气示意图及符号阐明；e.电气敷线图；f.设备安装图；g.安全部件：门锁装置、防坠装置及缓冲器型式实验报告结论副本；h.重要零部件质保书：钢丝绳、链条等；i.重要零部件宜采纳通过质量认证厂家生产的产品。2.1.2.安装的有关资料：a.设备基础与环境介绍；b.安装施工方案；c.基础土建工程验收证明文献；d.施工过程统计和自检报告；e.安装过程中事故统计与解决报告；下载后可任意编辑f.由使用单位提出的经制造（或改造）单位同意的安装中变更设计的证明文献。2.2 材料准备2.2.1 开...
