QJZ矿用隔爆兼本质安全型可逆真空电磁起动器

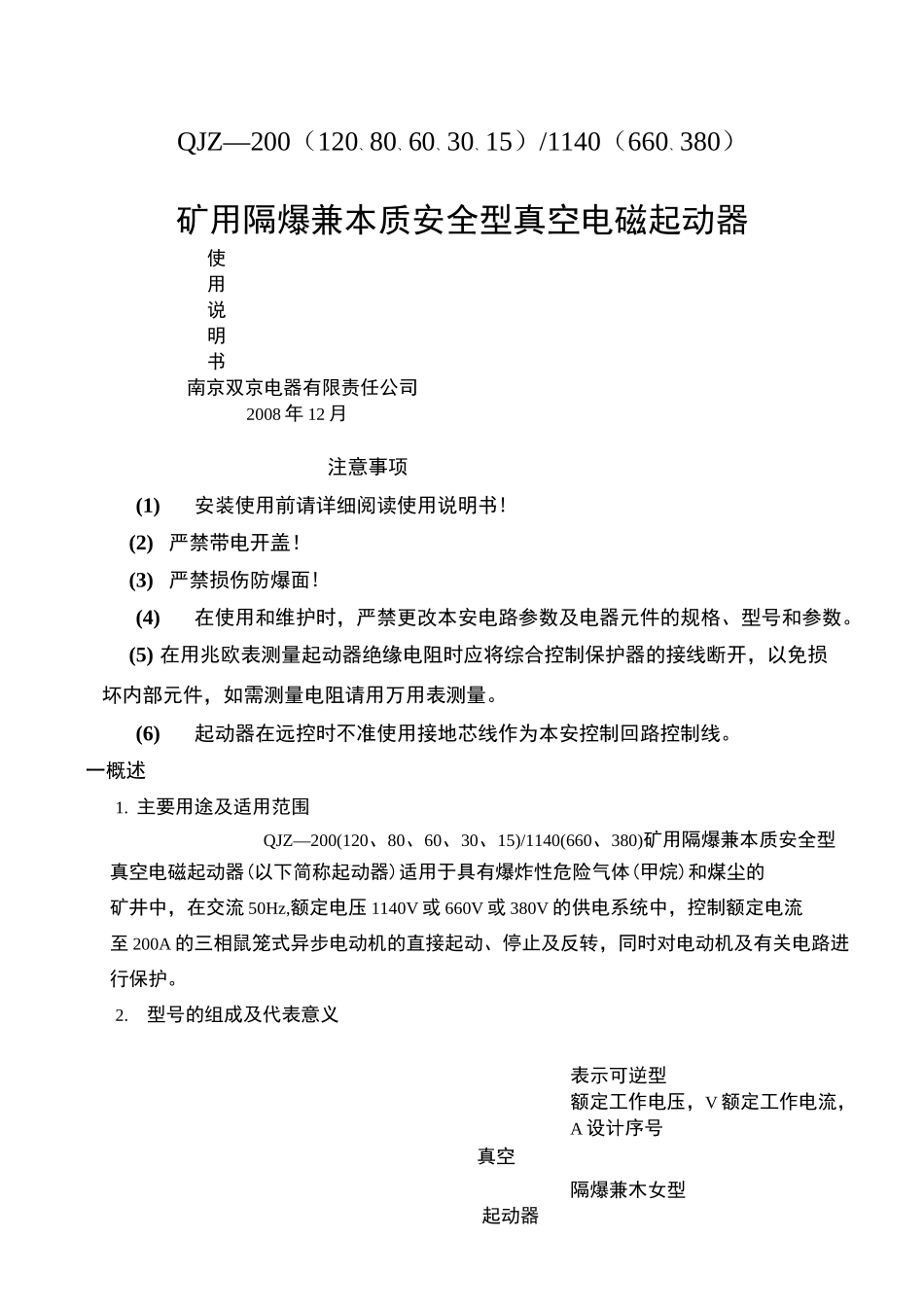

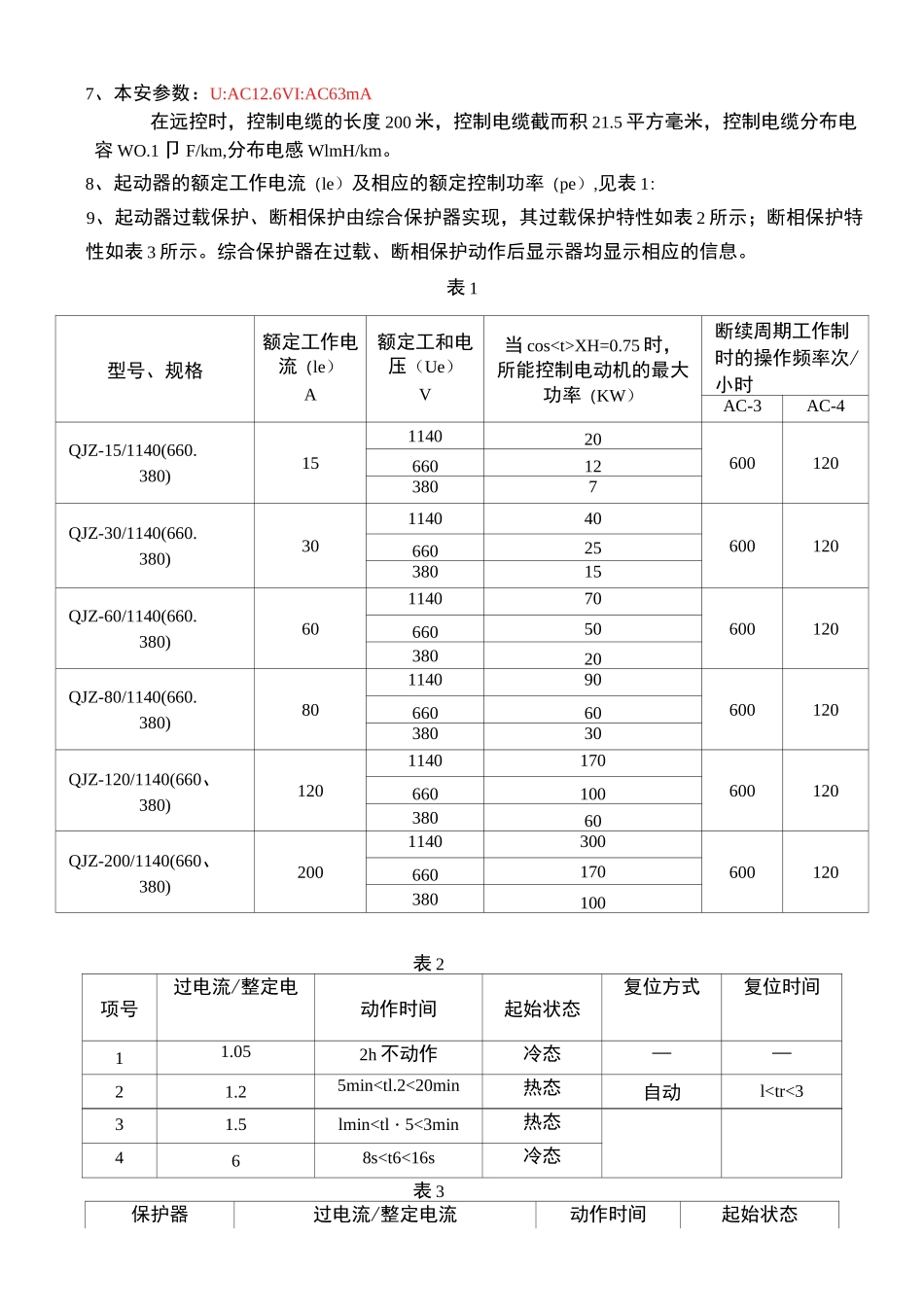

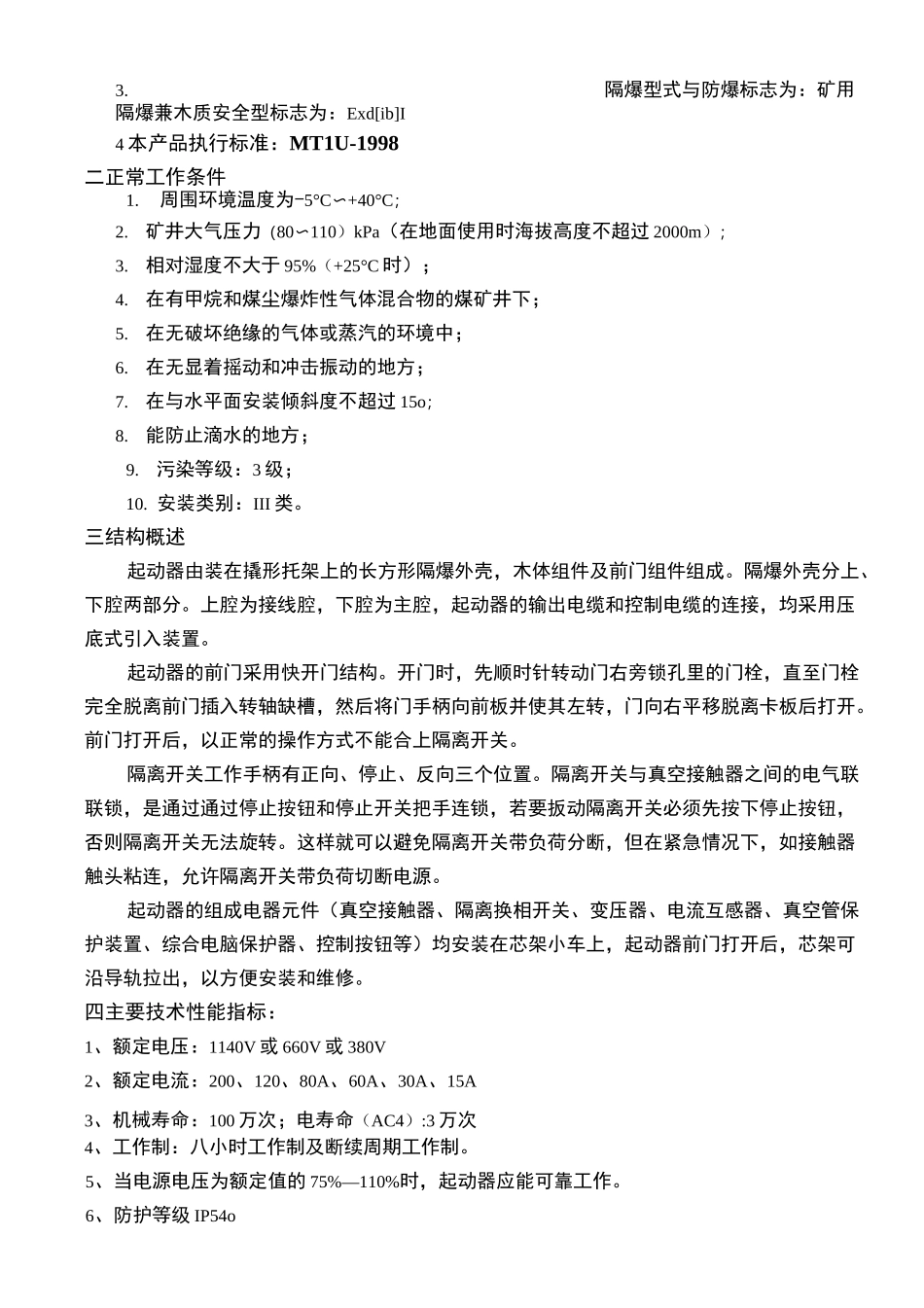

QJZ—200（120、80、60、30、15）/1140（660、380）矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司2008 年 12 月注意事项(1)安装使用前请详细阅读使用说明书!(2) 严禁带电开盖！(3) 严禁损伤防爆面!(4)在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。(5) 在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。(6)起动器在远控时不准使用接地芯线作为本安控制回路控制线。一概述1. 主要用途及适用范围QJZ—200(120、80、60、30、15)/1140(660、380)矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器)适用于具有爆炸性危险气体(甲烷)和煤尘的矿井中，在交流 50Hz,额定电压 1140V 或 660V 或 380V 的供电系统中，控制额定电流至 200A 的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。2.型号的组成及代表意义表示可逆型额定工作电压，V 额定工作电流，A 设计序号真空隔爆兼木女型起动器3.隔爆型式与防爆标志为：矿用隔爆兼木质安全型标志为：Exd[ib]I4 本产品执行标准：MT1U-1998二正常工作条件1.周围环境温度为-5°C〜+40°C；2.矿井大气压力（80〜110）kPa（在地面使用时海拔高度不超过 2000m）；3.相对湿度不大于 95%（+25°C 时）；4.在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5.在无破坏绝缘的气体或蒸汽的环境中；6.在无显着摇动和冲击振动的地方；7.在与水平面安装倾斜度不超过 15o；8.能防止滴水的地方；9.污染等级：3 级；10. 安装类别：III 类。三结构概述起动器由装在撬形托架上的长方形隔爆外壳，木体组件及前门组件组成。隔爆外壳分上、下腔两部分。上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压底式引入装置。起动器的前门采用快开门结构。开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向前板并使其左转，门向右平移脱离卡板后打开。前门打开后，以正常的操作方式不能合上隔离开关。隔离开关工作手柄有正向、停止、反向三个位置。隔离开关与真空接触器之间的电气联联锁，是通过通过停止按钮和停止开关把手连锁，若要扳动隔离开关必须先按下停止按钮，否则隔离开关无法旋转。这样就可以避免隔离开关带负荷分断，但在紧急情况下，如接触器触头粘连，允许隔离开关带负荷切断电源。起动器的组成...
