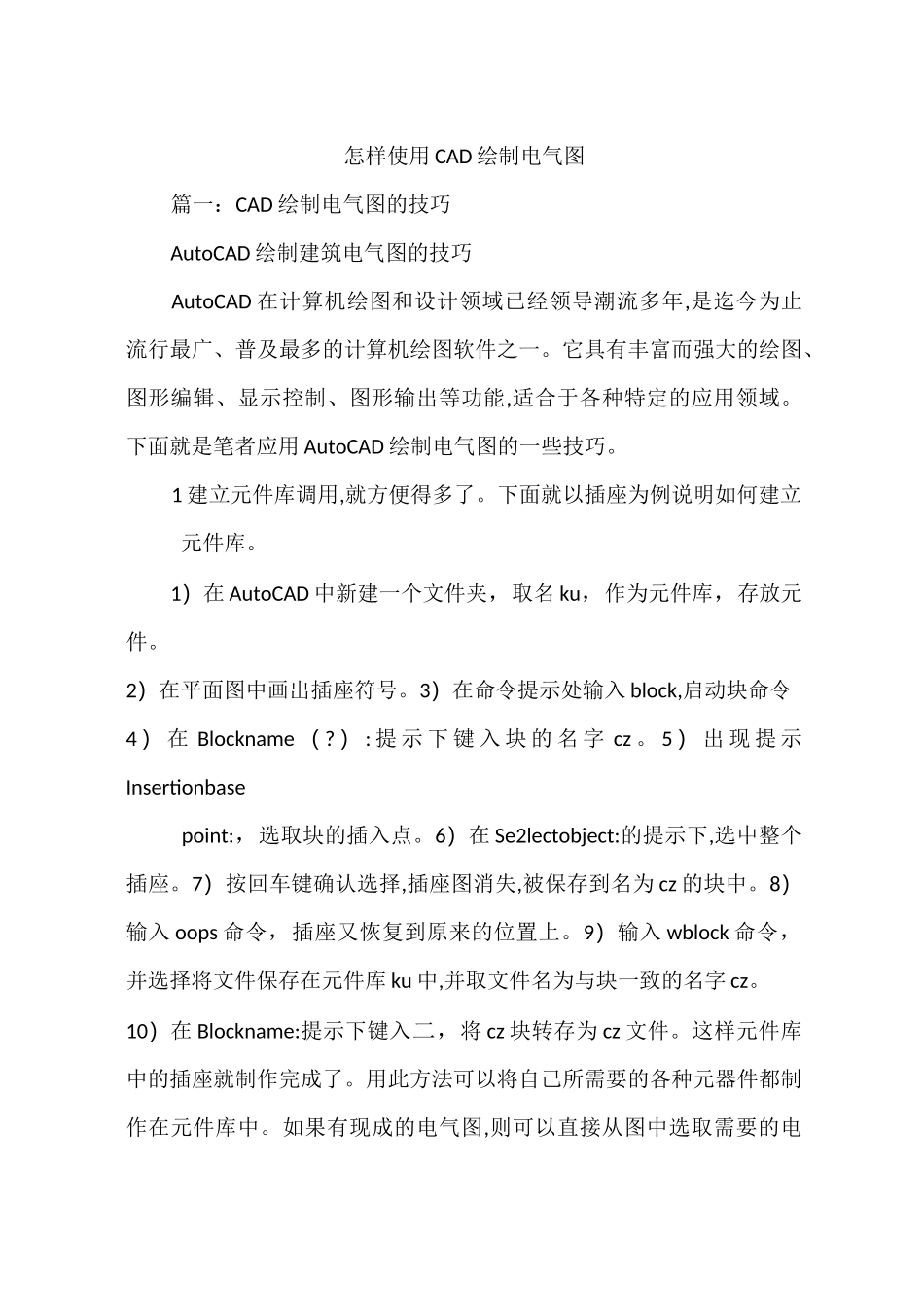

怎样使用CAD绘制电气图

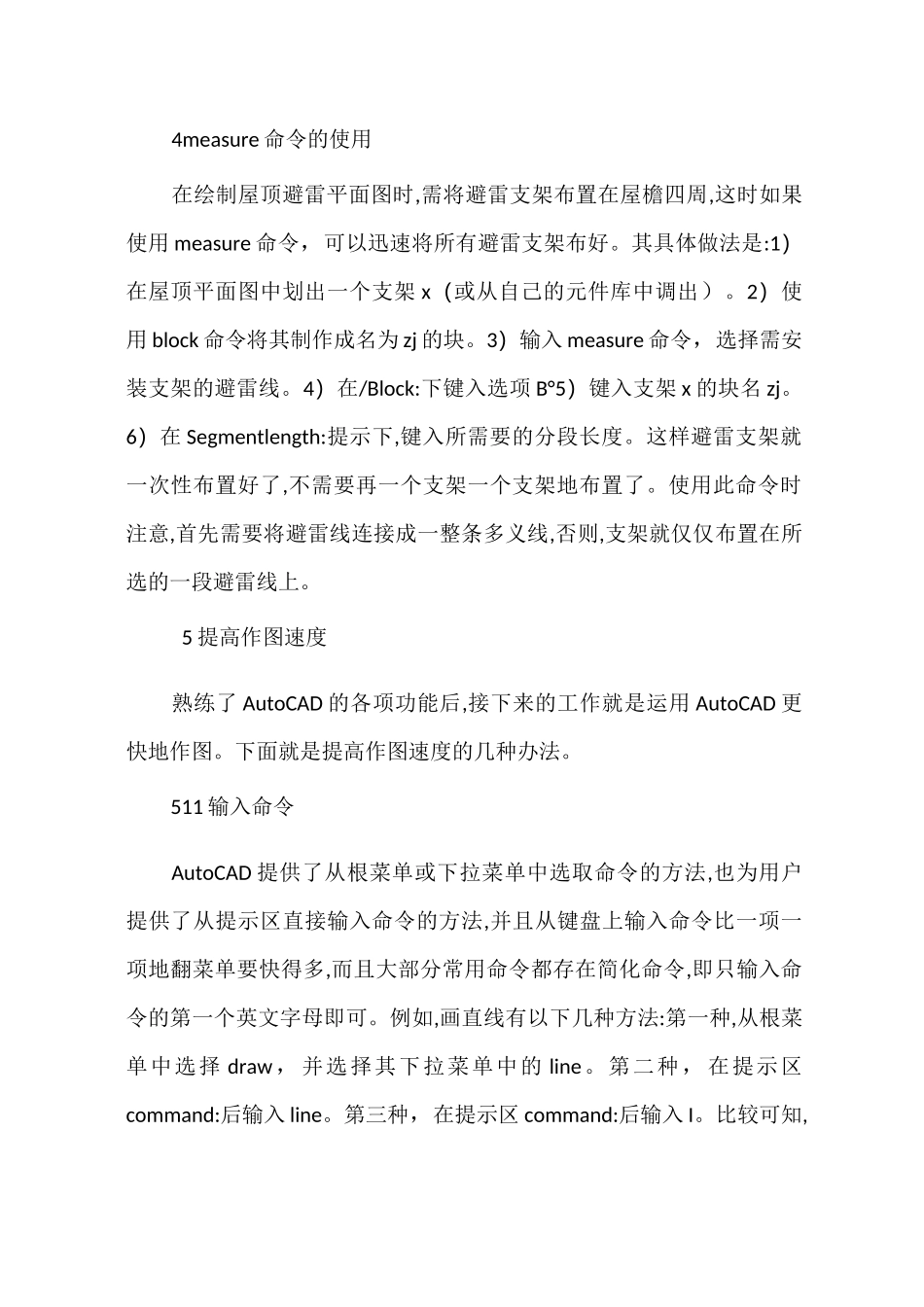

怎样使用 CAD 绘制电气图篇一：CAD 绘制电气图的技巧AutoCAD 绘制建筑电气图的技巧AutoCAD 在计算机绘图和设计领域已经领导潮流多年,是迄今为止流行最广、普及最多的计算机绘图软件之一。它具有丰富而强大的绘图、图形编辑、显示控制、图形输出等功能,适合于各种特定的应用领域。下面就是笔者应用 AutoCAD 绘制电气图的一些技巧。1 建立元件库调用,就方便得多了。下面就以插座为例说明如何建立元件库。1）在 AutoCAD 中新建一个文件夹，取名 ku，作为元件库，存放元件。2）在平面图中画出插座符号。3）在命令提示处输入 block,启动块命令4 ） 在 Blockname （ ? ） : 提 示 下 键 入 块 的 名 字 cz 。 5 ） 出 现 提 示Insertionbasepoint:，选取块的插入点。6）在 Se2lectobject:的提示下,选中整个插座。7）按回车键确认选择,插座图消失,被保存到名为 cz 的块中。8）输入 oops 命令，插座又恢复到原来的位置上。9）输入 wblock 命令，并选择将文件保存在元件库 ku 中,并取文件名为与块一致的名字 cz。10）在 Blockname:提示下键入二，将 cz 块转存为 cz 文件。这样元件库中的插座就制作完成了。用此方法可以将自己所需要的各种元器件都制作在元件库中。如果有现成的电气图,则可以直接从图中选取需要的电器元件制作成块,保存到库中,以后直接从库中调用即可。2Polyedit 命令的应用一般建筑图中的墙线为粗线,而建筑电气设计中要求为细线,所以需要将所有的粗实线改为细实线。在 AutoCAD 中使用 Polyedit 命令,可以达到这一目的:1）输入 polyedit 命令,在 Selectpolyline 提示下选择需改变宽度的多义线。）在 Close/Joint/Width/提示下，键入选项 J。3）在 Selectpolyline:提示下,键入 all。选中所有与所选多义线连接在一起的粗线。4）在 Close/Joint/Width/提示下，键入代表宽度选项的 Wo5）在Enternewwidthforallsegments:提示下，键入需要的宽度。这样，所有跟所选粗实线连接在一起的粗实线就都变为细实线了。需要注意的是,在第三步中一定要输入选项 all，否则就得一条一条地改变多义线的宽度了。3 巧妙利用辅助层绘制建筑电气图纸时，经常需要将元件放在合适的位置上。例如，将灯具放在房间屋顶的中央。此时如果建立一个辅助层，在辅助图层中划上辅助线,将会给绘图带来许多便利。1）输入命令 layer。2）选择New 按钮。3）键入 fuzhu，作为辅助层的层名，并选择合适的颜色...
