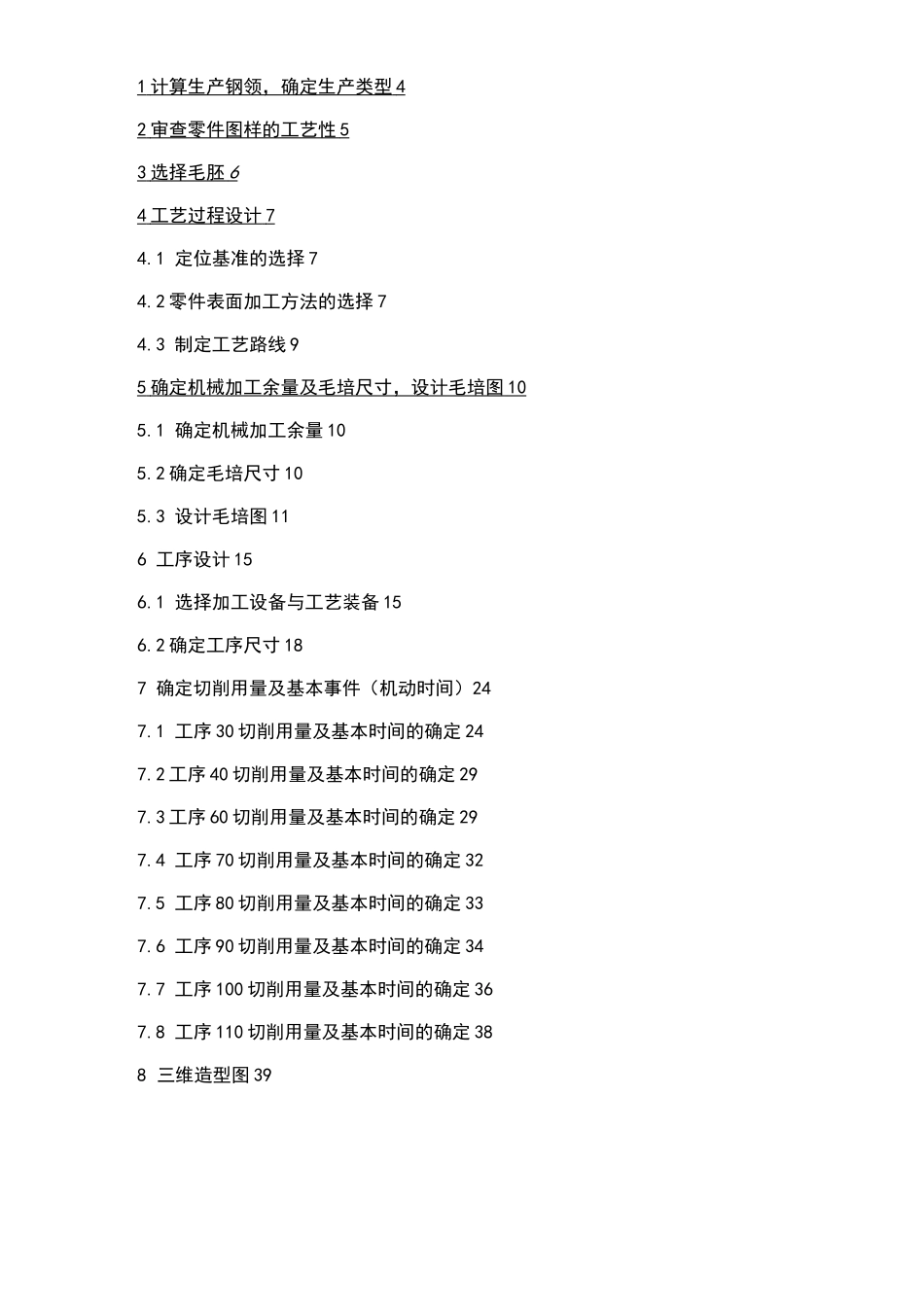

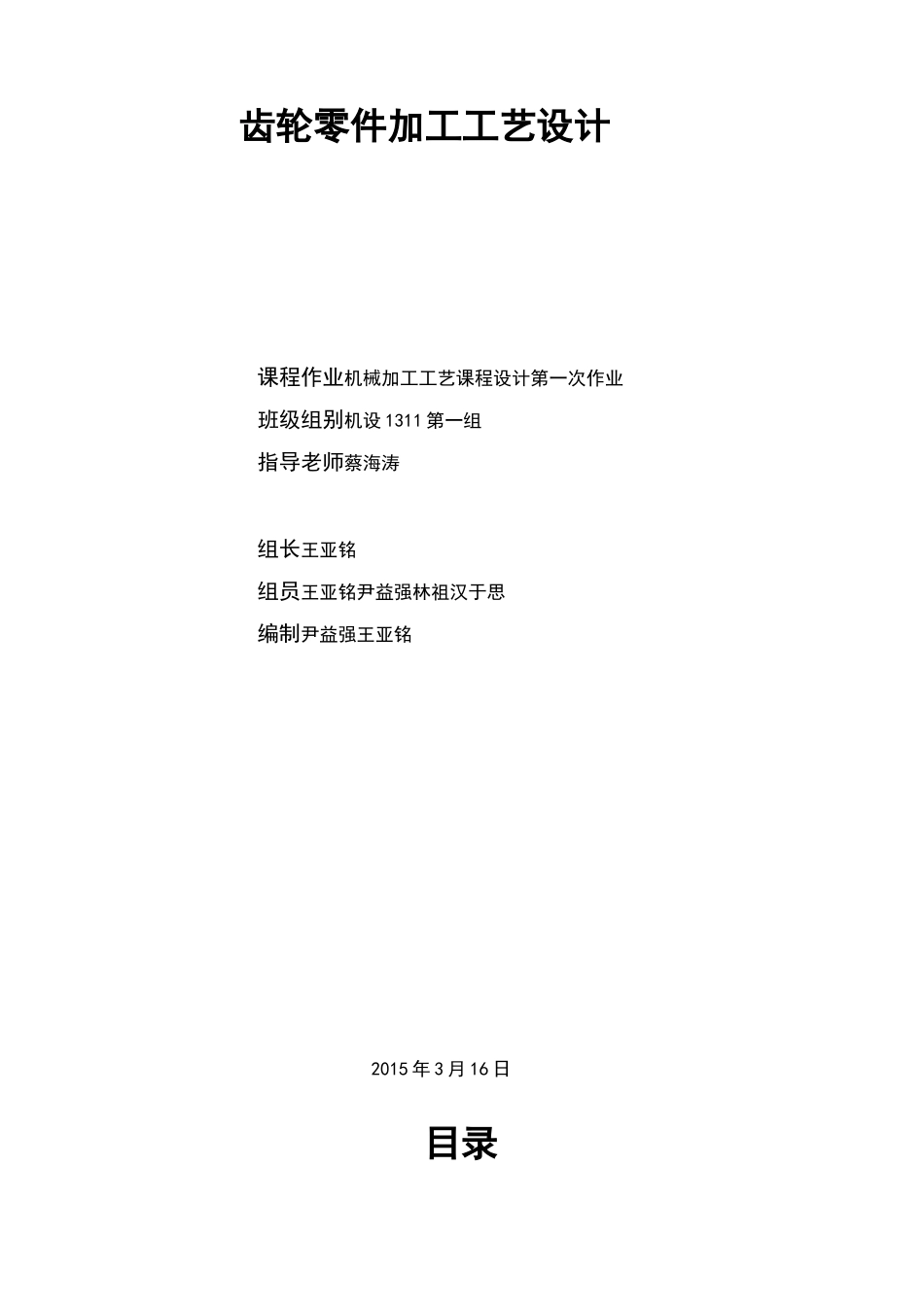

齿轮零件加工工艺设计课程作业机械加工工艺课程设计第一次作业班级组别机设 1311 第一组指导老师蔡海涛组长王亚铭组员王亚铭尹益强林祖汉于思编制尹益强王亚铭2015 年 3 月 16 日目录1 计算生产钢领，确定生产类型 4 2 审查零件图样的工艺性 5 3 选择毛胚 6 4 工艺过程设计 7 4.1 定位基准的选择 74.2 零件表面加工方法的选择 74.3 制定工艺路线 95 确定机械加工余量及毛培尺寸，设计毛培图 10 5.1 确定机械加工余量 105.2 确定毛培尺寸 105.3 设计毛培图 116 工序设计 156.1 选择加工设备与工艺装备 156.2 确定工序尺寸 187 确定切削用量及基本事件（机动时间）247.1 工序 30 切削用量及基本时间的确定 247.2 工序 40 切削用量及基本时间的确定 297.3 工序 60 切削用量及基本时间的确定 297.4 工序 70 切削用量及基本时间的确定 327.5 工序 80 切削用量及基本时间的确定 337.6 工序 90 切削用量及基本时间的确定 347.7 工序 100 切削用量及基本时间的确定 367.8 工序 110 切削用量及基本时间的确定 388 三维造型图 39机械加工工艺课程设计书共 48 页第 3 页附件一丶零件图二丶机械加工工艺过程卡三丶机械加工工序卡四丶零件检验卡1计算生产纲领，确定生产类型图 7．1—1 所示为某产品上的一个齿轮零件。该产品年产量为 2000 台，设其备品串为 10％，机械加工废品串为 1％，现制订该齿轮零件的机械加工工艺规程。N=Qn（1+a%十 B%）=8000X1（1 十 5%十 1%）件/年=8480 件／年齿轮零件的年产旦为 2220 件，现已知该产品届于轻型机械，根据表 1.1-2于生产纲领的关系，可确定其生产类型为中批生产。生产类型某类零件的年产量（件/年）产品类型重型机械中型机械轻型机械单件生产V5V20V100成批生产小批5〜10020〜200100〜500中批100〜300200〜500500〜5000大批300〜1000500〜50005000〜50000成批生产>1000>5000>500002审查零件图样的工艺性2J.二•匸二書.m机械加工工艺课程设计书共 48 页第 5 页齿轮零件图样的视图正确、完整，尺寸、公差及技术要求齐全。但基推孔① 68K7mm 要求 Rao.8^m 有些偏高。一股 8 级精度的齿轮，其基淮孔要求R°1.6|im 即可。本零件各表面的加工并不困难。关于 4 个① 5mm 的小孔，其位置是在外因柱面上 6mmx1.5mm 的沟槽内，孔中心线距构槽一侧面的距离为 3mm。由于加工时，不能选用沟榴的侧面为定位基淮，...
