东北大学考试交流电机控制技术Ⅱ考核作业参考703

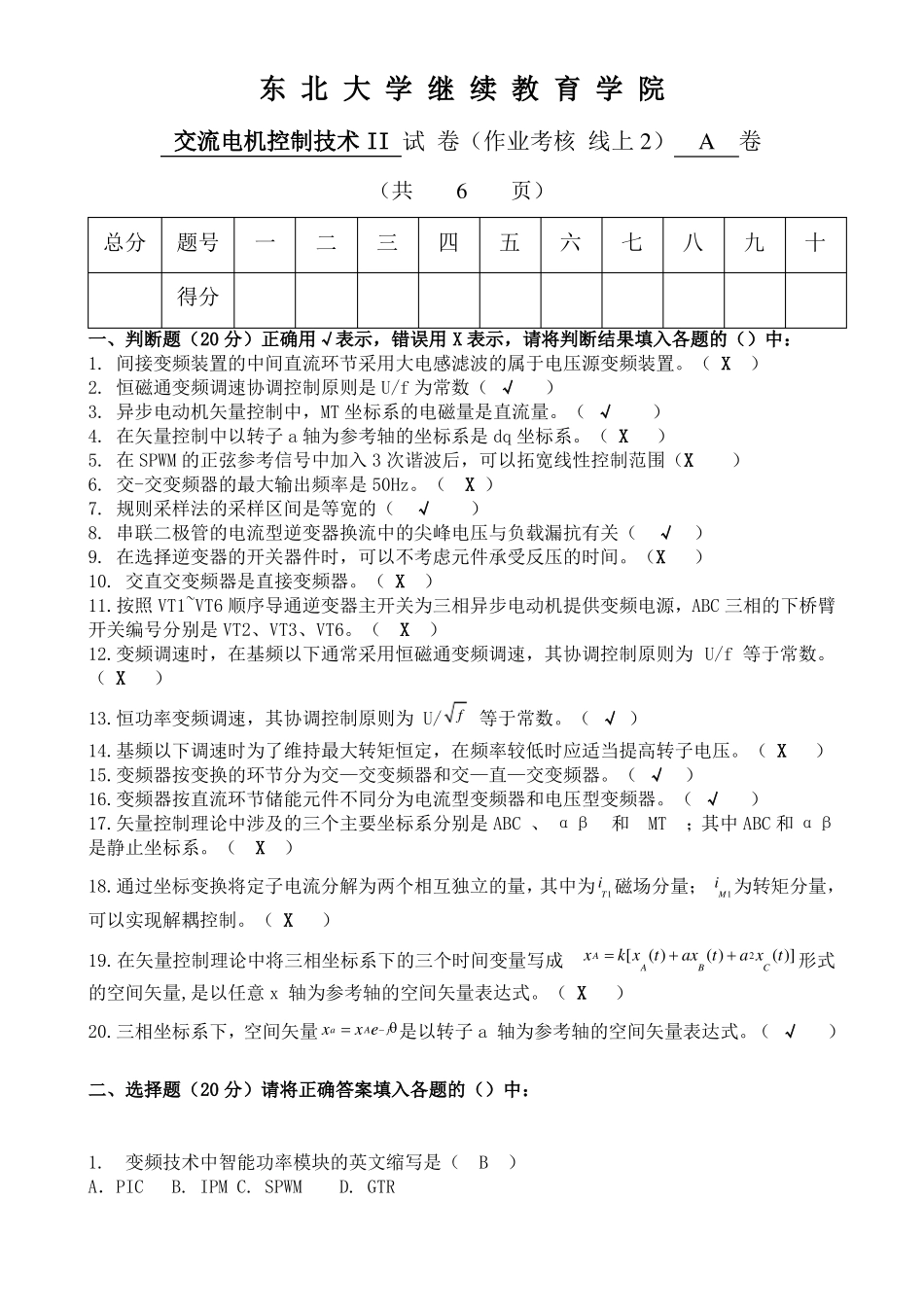

东 北 大 学 继 续 教 育 学 院交流电机控制技术 II 试 卷（作业考核 线上 2）A卷（共6页）总分题号得分一二三四五六七八九十一、判断题（20 分）正确用√表示，错误用 X 表示，请将判断结果填入各题的（）中：1. 间接变频装置的中间直流环节采用大电感滤波的属于电压源变频装置。（ X）2. 恒磁通变频调速协调控制原则是 U/f 为常数（ √）3. 异步电动机矢量控制中，MT 坐标系的电磁量是直流量。（ √）4. 在矢量控制中以转子 a 轴为参考轴的坐标系是 dq 坐标系。（ X）5. 在 SPWM 的正弦参考信号中加入 3 次谐波后，可以拓宽线性控制范围（X）6. 交-交变频器的最大输出频率是 50Hz。（X ）7. 规则采样法的采样区间是等宽的（√）8. 串联二极管的电流型逆变器换流中的尖峰电压与负载漏抗有关（√）9. 在选择逆变器的开关器件时，可以不考虑元件承受反压的时间。（X）10. 交直交变频器是直接变频器。（ X）11.按照 VT1~VT6 顺序导通逆变器主开关为三相异步电动机提供变频电源，ABC 三相的下桥臂开关编号分别是 VT2、VT3、VT6。（X）12.变频调速时，在基频以下通常采用恒磁通变频调速，其协调控制原则为 U/f 等于常数。（ X）13.恒功率变频调速，其协调控制原则为 U/f等于常数。（ √ ）14.基频以下调速时为了维持最大转矩恒定，在频率较低时应适当提高转子电压。（ X）15.变频器按变换的环节分为交—交变频器和交—直—交变频器。（ √）16.变频器按直流环节储能元件不同分为电流型变频器和电压型变频器。（ √）17.矢量控制理论中涉及的三个主要坐标系分别是 ABC 、 αβ 和 MT；其中 ABC 和 αβ是静止坐标系。（X）18.通过坐标变换将定子电流分解为两个相互独立的量，其中为 iT1磁场分量； iM1为转矩分量，可以实现解耦控制。（ X）A2x  k[x (t)  ax (t)  a xC (t)] 形式AB19.在矢量控制理论中将三相坐标系下的三个时间变量写成的空间矢量,是以任意 x 轴为参考轴的空间矢量表达式。（ X）aA j20.三相坐标系下，空间矢量 x  x e是以转子 a 轴为参考轴的空间矢量表达式。（ √）二、选择题（20 分）请将正确答案填入各题的（）中：1.变频技术中智能功率模块的英文缩写是（ B）A．PIC B. IPM C. SPWM D. GTR2．基频以下变频调速时为了维持最大转矩恒定，在较低频率时应适当提高（ B）。A.定子电流 B.定子电压 C. 电源频率 D....
