东汽600MW机组润滑油系统说明书

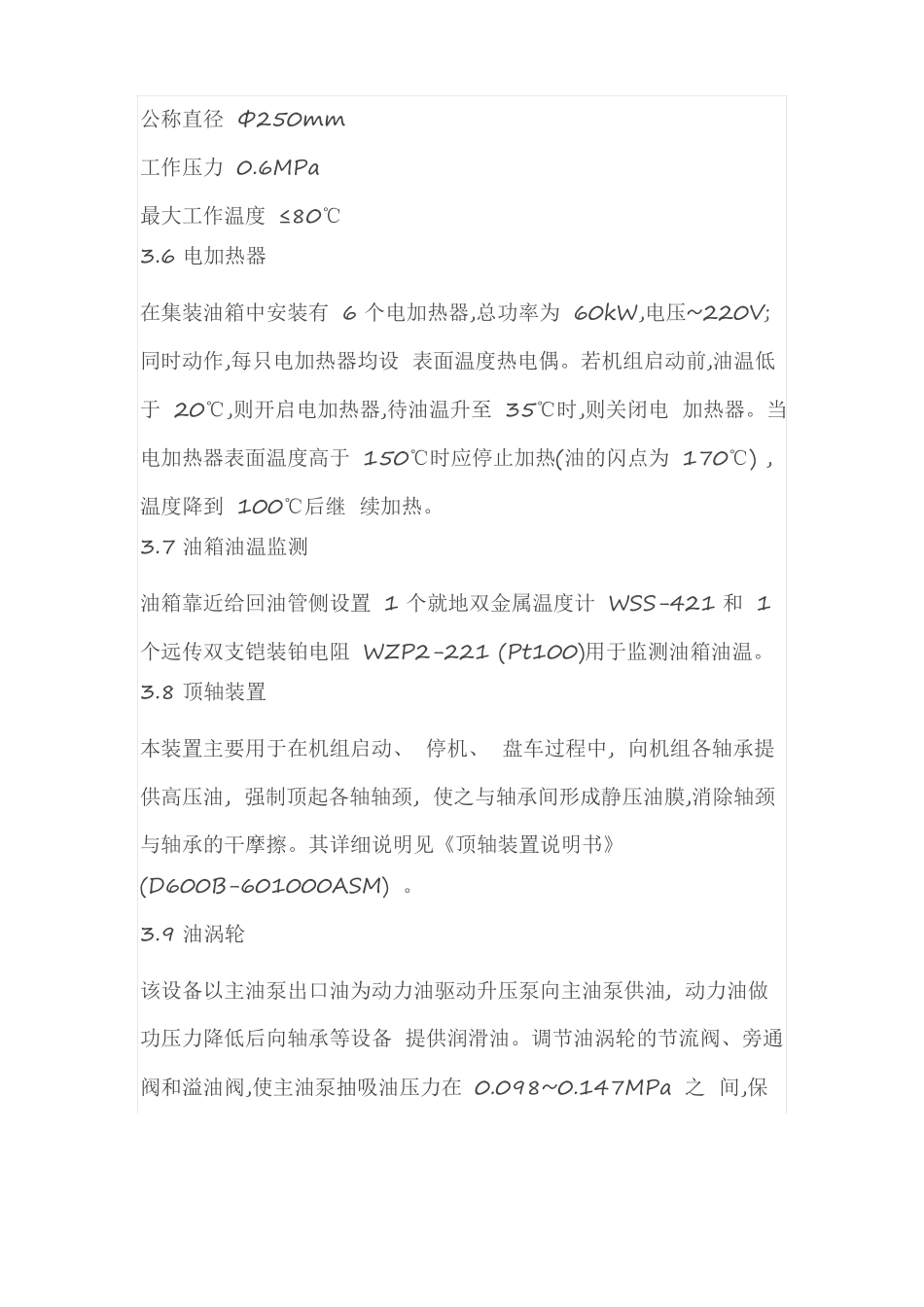

东汽 600MW 机组润滑油系统说明书0-1 汽轮机润滑油系统使用说明书1 概述 汽轮机润滑油系统采用主油泵 — 油涡轮供油方式。主油泵由汽轮机主轴直接驱动,其出 口压力油驱动油涡轮投入工作。润滑油系统主要用于向汽轮发电机组各轴承提供润滑油;向发 电机氢密封提供密封用油以及为顶轴装置油泵提供充足的油源。 系统工质为ISO-VG32 汽轮机油。2 系统的构成3 本系统主要由主油泵 (MOP) 、 油涡轮 (BOP) 、 集装油箱、 事故油泵 (EOP) 、 启动油泵 (MSP) 、 辅助油泵(TOP)、冷油器、切换阀、排烟装置、顶轴装置、油氢分离器(电机厂供)、低润滑 油压遮断器、单舌止逆阀、套装油管路、油位指示器及连接管道,监视仪表等设备构成,见图 0-1-1。3 系统主要设备简介3.1 主油泵主油泵为单级双吸离心式油泵,安装于前轴承箱内,直接与汽轮机主轴联接,由汽机转子直 接驱动。它为油涡轮提供动力油,其详细说明见随机说明书。3.2 集装油箱油箱采用集装方式, 将油系统中的大量设备如辅助油泵(TOP)、 事故油泵(EOP), 启动油泵 (MSP) , 油涡轮(BOP) ,油烟分离装置,切换阀,油位指示器,电加热器等集中在一起,布置在油箱内方便 运行、监视,简化电站布置,便于防火。正常运行时油箱油容量~36m3。其详细说明见《集装油箱说 明书》 。3.3 冷油器油系统中设有两台冷油器,为翅片管式换热器。一台运行,一台备用。它以循环水作为冷却 介质,带走因轴承磨擦产生的热量,保证进入轴承的油温为 40~46℃。特性数据:冷却面积 595m 2 冷却油量 4930l/min 冷却水量 5003m /h进口油温 63.79℃ 出口油温 46.1℃ 冷却水温 38℃3.4 排烟装置系统中设有一台排烟装置,安装在集装油箱盖上,它将排烟风机与油烟分离器合为一体。该装置 使汽轮机的回油系统及各轴承箱回油腔室内形成微负压,以保证回油通畅,并对系统中产生的油烟 混合物进行分离,将烟气排出,将油滴送回油箱,减少对环境的污染,保证油系统安全、可靠;同 时为了防止各轴承箱腔室内负压过高、汽轮机轴封漏汽窜入轴承箱内造成油中进水,在排烟装置上 设计了一套风门, 用以控制排烟量,使轴承箱内的负压维持在 1kPa。 详细说明见随机提供的说明书。3.5 切换阀切换阀为筒状板式结构,安装于集装油箱之内,可使两台冷油器互切换,也可使两台冷油器并联 运行。其详细说明见《切换阀使用说明书》(D600B-765000ASM) 。特性参数公称直径 Φ250mm工作压力 0.6MPa最大工作温度 ≤80℃3....
