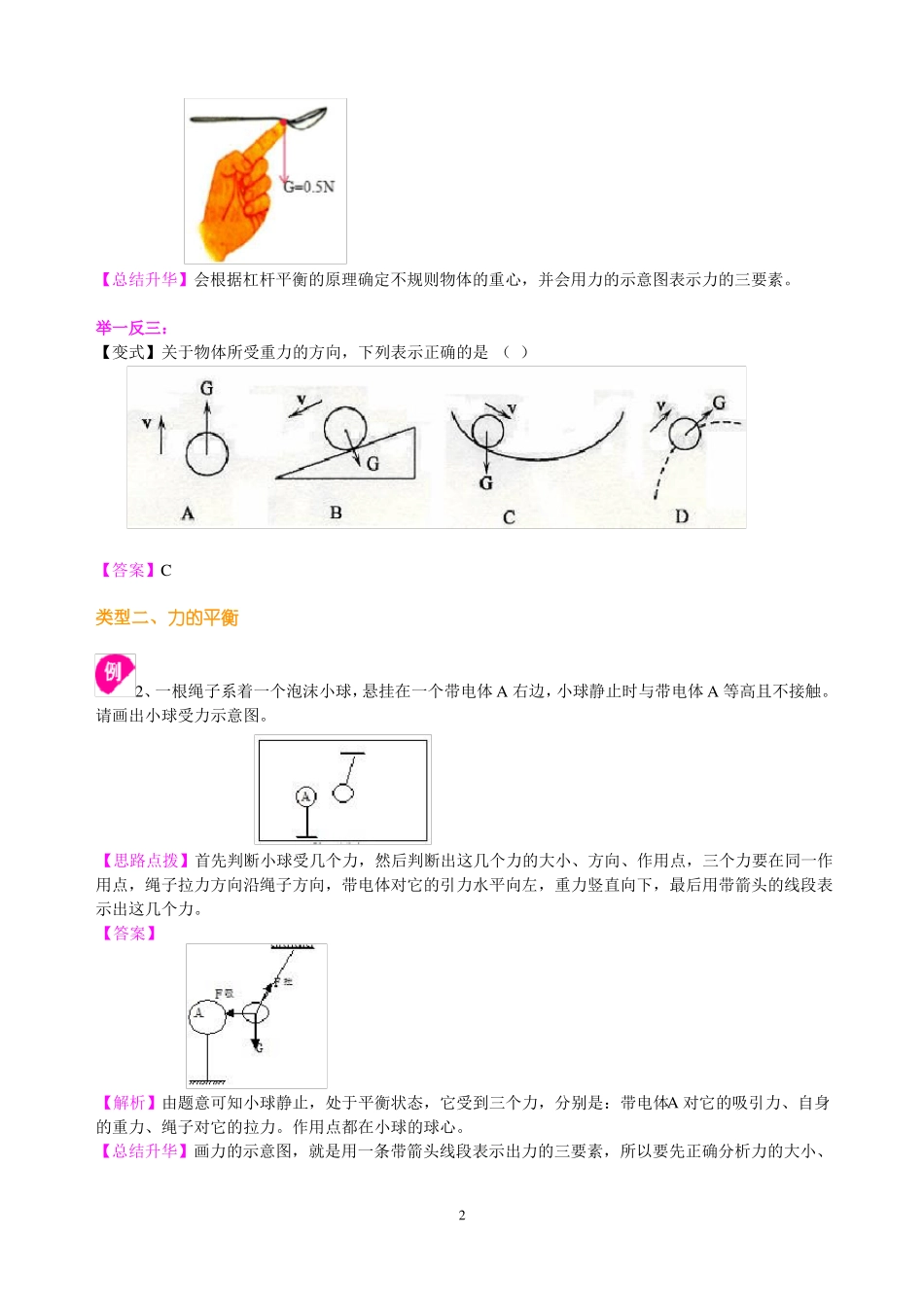

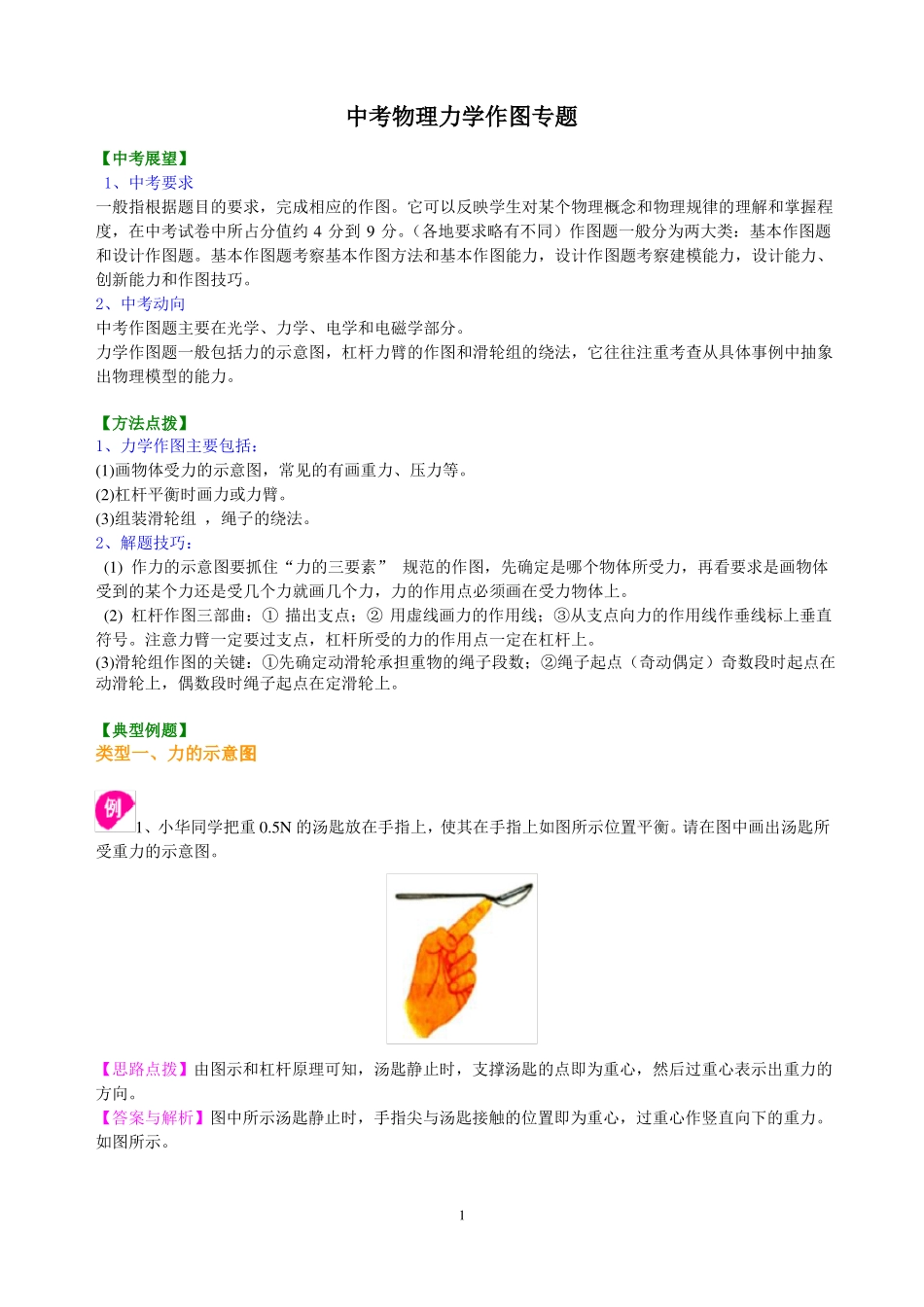

中考物理力学作图专题【中考展望】1、中考要求一般指根据题目的要求，完成相应的作图。它可以反映学生对某个物理概念和物理规律的理解和掌握程度，在中考试卷中所占分值约 4 分到 9 分。（各地要求略有不同）作图题一般分为两大类：基本作图题和设计作图题。基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新能力和作图技巧。2、中考动向中考作图题主要在光学、力学、电学和电磁学部分。力学作图题一般包括力的示意图，杠杆力臂的作图和滑轮组的绕法，它往往注重考查从具体事例中抽象出物理模型的能力。【方法点拨】1、力学作图主要包括：(1)画物体受力的示意图，常见的有画重力、压力等。(2)杠杆平衡时画力或力臂。(3)组装滑轮组 ，绳子的绕法。2、解题技巧：(1) 作力的示意图要抓住“力的三要素” 规范的作图，先确定是哪个物体所受力，再看要求是画物体受到的某个力还是受几个力就画几个力，力的作用点必须画在受力物体上。(2) 杠杆作图三部曲：① 描出支点；② 用虚线画力的作用线；③从支点向力的作用线作垂线标上垂直符号。注意力臂一定要过支点，杠杆所受的力的作用点一定在杠杆上。(3)滑轮组作图的关键：①先确定动滑轮承担重物的绳子段数；②绳子起点（奇动偶定）奇数段时起点在动滑轮上，偶数段时绳子起点在定滑轮上。【典型例题】类型一、力的示意图1、小华同学把重 0.5N 的汤匙放在手指上，使其在手指上如图所示位置平衡。请在图中画出汤匙所受重力的示意图。【思路点拨】由图示和杠杆原理可知，汤匙静止时，支撑汤匙的点即为重心，然后过重心表示出重力的方向。【答案与解析】图中所示汤匙静止时，手指尖与汤匙接触的位置即为重心，过重心作竖直向下的重力。如图所示。1【总结升华】会根据杠杆平衡的原理确定不规则物体的重心，并会用力的示意图表示力的三要素。举一反三：【变式】关于物体所受重力的方向，下列表示正确的是 （ ）【答案】C类型二、力的平衡2、一根绳子系着一个泡沫小球，悬挂在一个带电体 A 右边，小球静止时与带电体 A 等高且不接触。请画出小球受力示意图。【思路点拨】首先判断小球受几个力，然后判断出这几个力的大小、方向、作用点，三个力要在同一作用点，绳子拉力方向沿绳子方向，带电体对它的引力水平向左，重力竖直向下，最后用带箭头的线段表示出这几个力。【答案】【解析】由题意可知小球静止，处于平衡状态，它受到三个力，分别是：带电体A 对它的...
