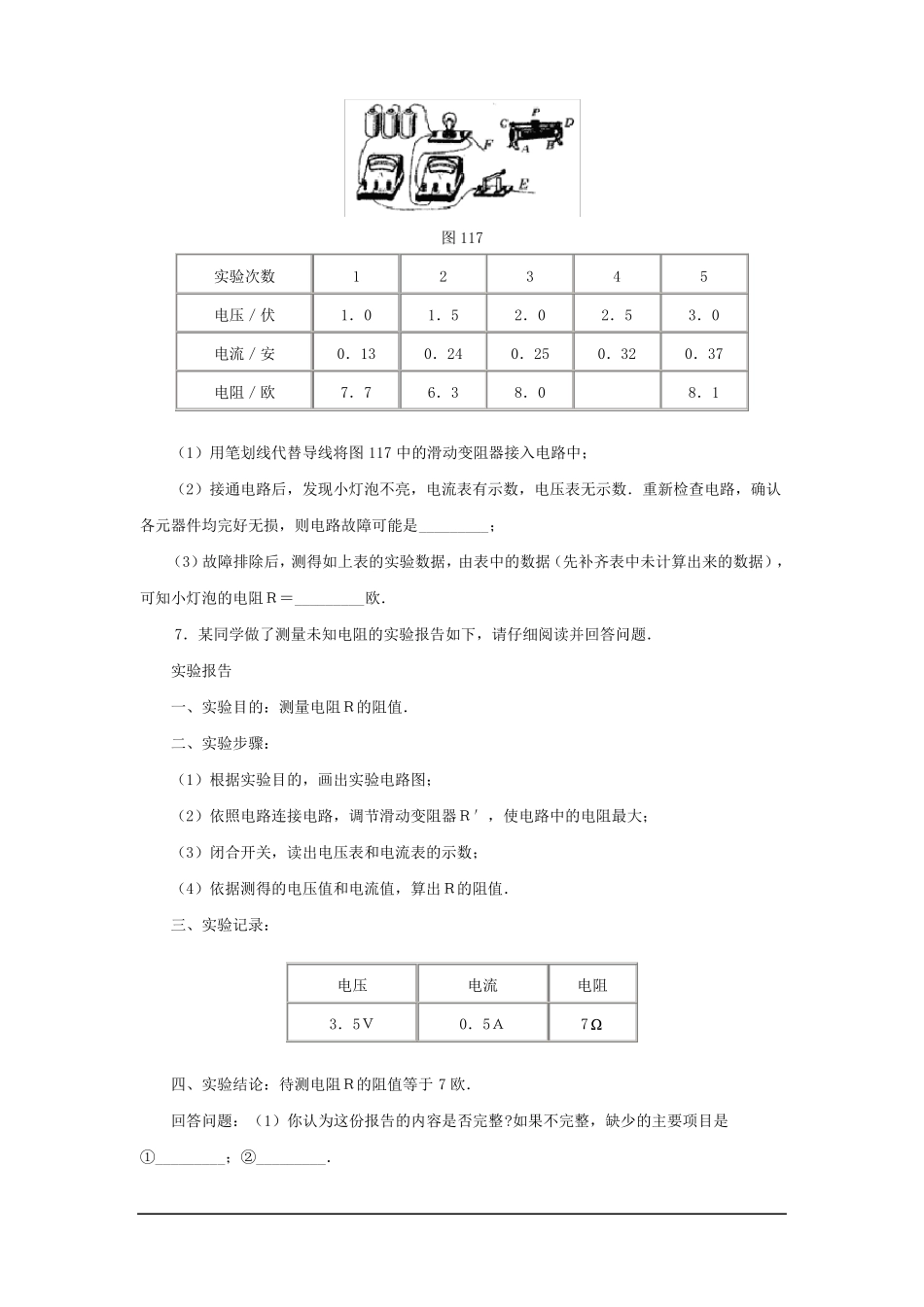

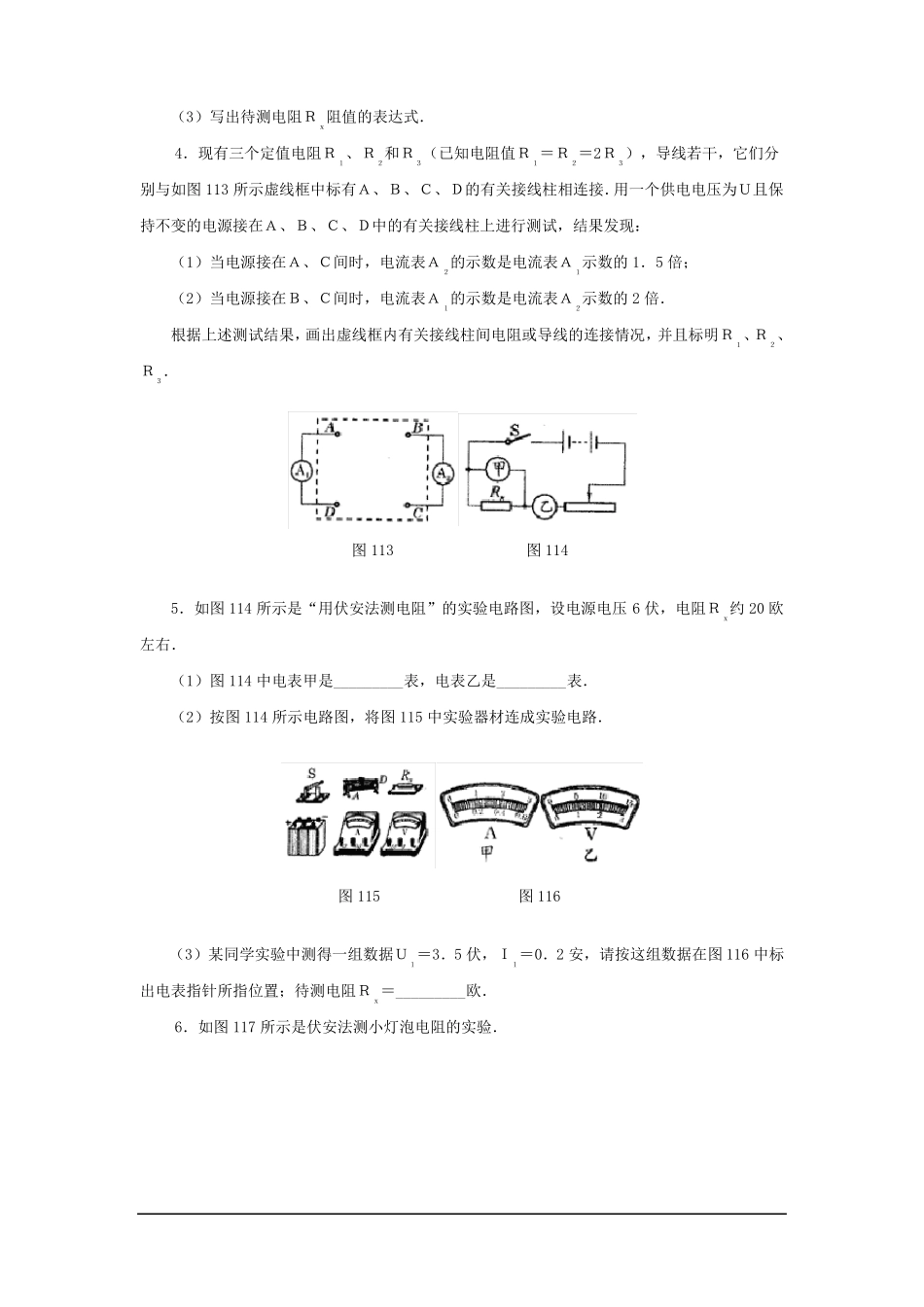

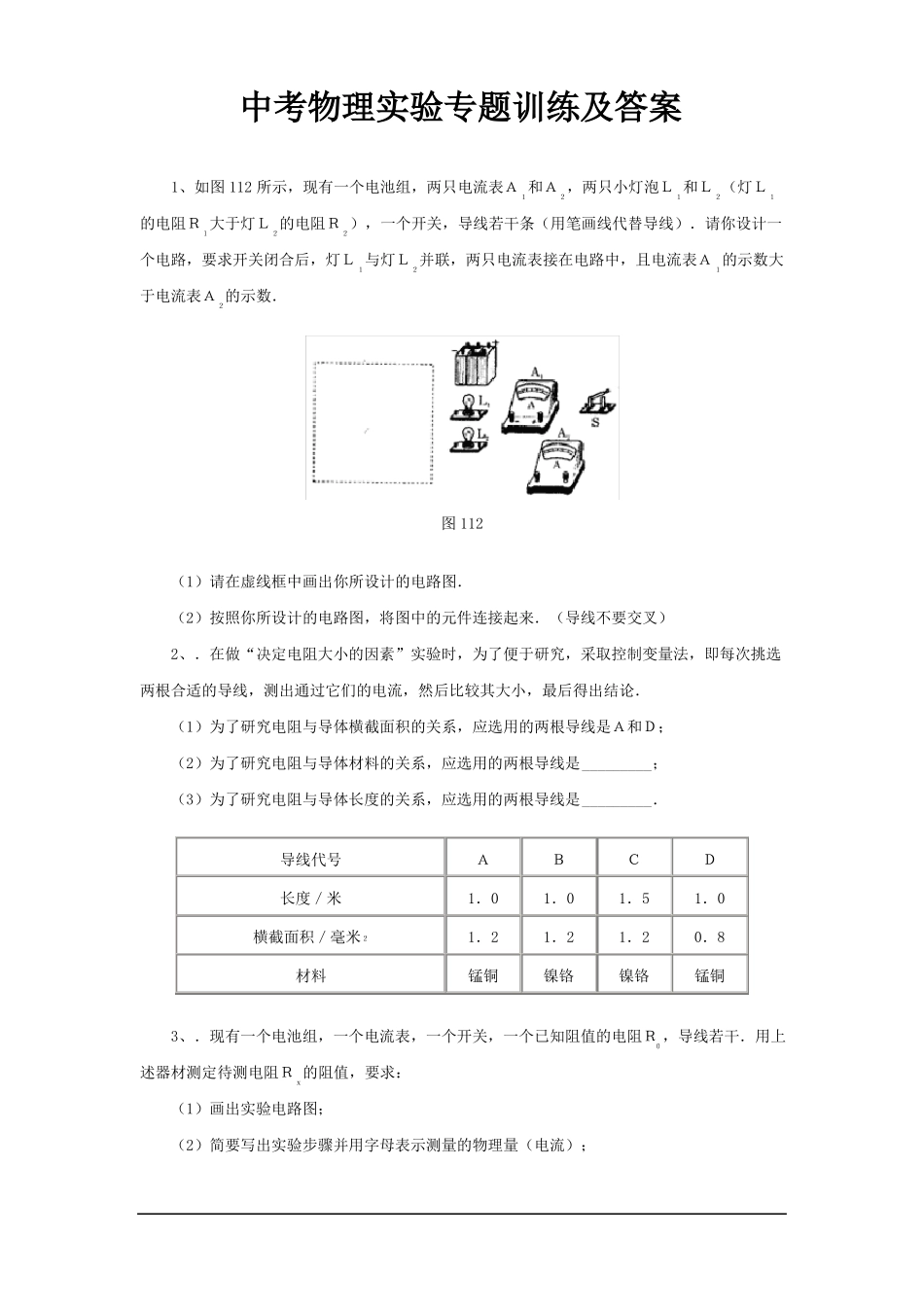

中考物理实验专题训练及答案1、如图 112 所示，现有一个电池组，两只电流表Ａ１和Ａ２，两只小灯泡Ｌ１和Ｌ２（灯Ｌ１的电阻Ｒ１大于灯Ｌ２的电阻Ｒ２），一个开关，导线若干条（用笔画线代替导线）．请你设计一个电路，要求开关闭合后，灯Ｌ１与灯Ｌ２并联，两只电流表接在电路中，且电流表Ａ１的示数大于电流表Ａ２的示数．图 112（1）请在虚线框中画出你所设计的电路图．（2）按照你所设计的电路图，将图中的元件连接起来．（导线不要交叉）2、．在做“决定电阻大小的因素”实验时，为了便于研究，采取控制变量法，即每次挑选两根合适的导线，测出通过它们的电流，然后比较其大小，最后得出结论．（1）为了研究电阻与导体横截面积的关系，应选用的两根导线是Ａ和Ｄ；（2）为了研究电阻与导体材料的关系，应选用的两根导线是_________；（3）为了研究电阻与导体长度的关系，应选用的两根导线是_________．导线代号长度／米横截面积／毫米材料２Ａ1．0Ｂ1．01．2镍铬Ｃ1．51．2镍铬Ｄ1．00．8锰铜1．2锰铜3、．现有一个电池组，一个电流表，一个开关，一个已知阻值的电阻Ｒ０，导线若干．用上述器材测定待测电阻Ｒｘ的阻值，要求：（1）画出实验电路图；（2）简要写出实验步骤并用字母表示测量的物理量（电流）；（3）写出待测电阻Ｒｘ阻值的表达式．4．现有三个定值电阻Ｒ１、Ｒ２和Ｒ３（已知电阻值Ｒ１＝Ｒ２＝2Ｒ３），导线若干，它们分别与如图 113 所示虚线框中标有Ａ、Ｂ、Ｃ、Ｄ的有关接线柱相连接．用一个供电电压为Ｕ且保持不变的电源接在Ａ、Ｂ、Ｃ、Ｄ中的有关接线柱上进行测试，结果发现：（1）当电源接在Ａ、Ｃ间时，电流表Ａ２的示数是电流表Ａ１示数的 1．5 倍；（2）当电源接在Ｂ、Ｃ间时，电流表Ａ１的示数是电流表Ａ２示数的 2 倍．根据上述测试结果，画出虚线框内有关接线柱间电阻或导线的连接情况，并且标明Ｒ１、Ｒ２、Ｒ３．图 113图 1145．如图 114 所示是“用伏安法测电阻”的实验电路图，设电源电压 6 伏，电阻Ｒｘ约 20 欧左右．（1）图 114 中电表甲是_________表，电表乙是_________表．（2）按图 114 所示电路图，将图 115 中实验器材连成实验电路．图 115图 116（3）某同学实验中测得一组数据Ｕ１＝3．5 伏，Ｉ１＝0．2 安，请按这组数据在图 116 中标出电表指针所指位置；待测电阻Ｒｘ＝_________欧．6．如图 117 所示是伏安法测小灯泡电阻的实验．图 117实验次数电压／伏电流／...
