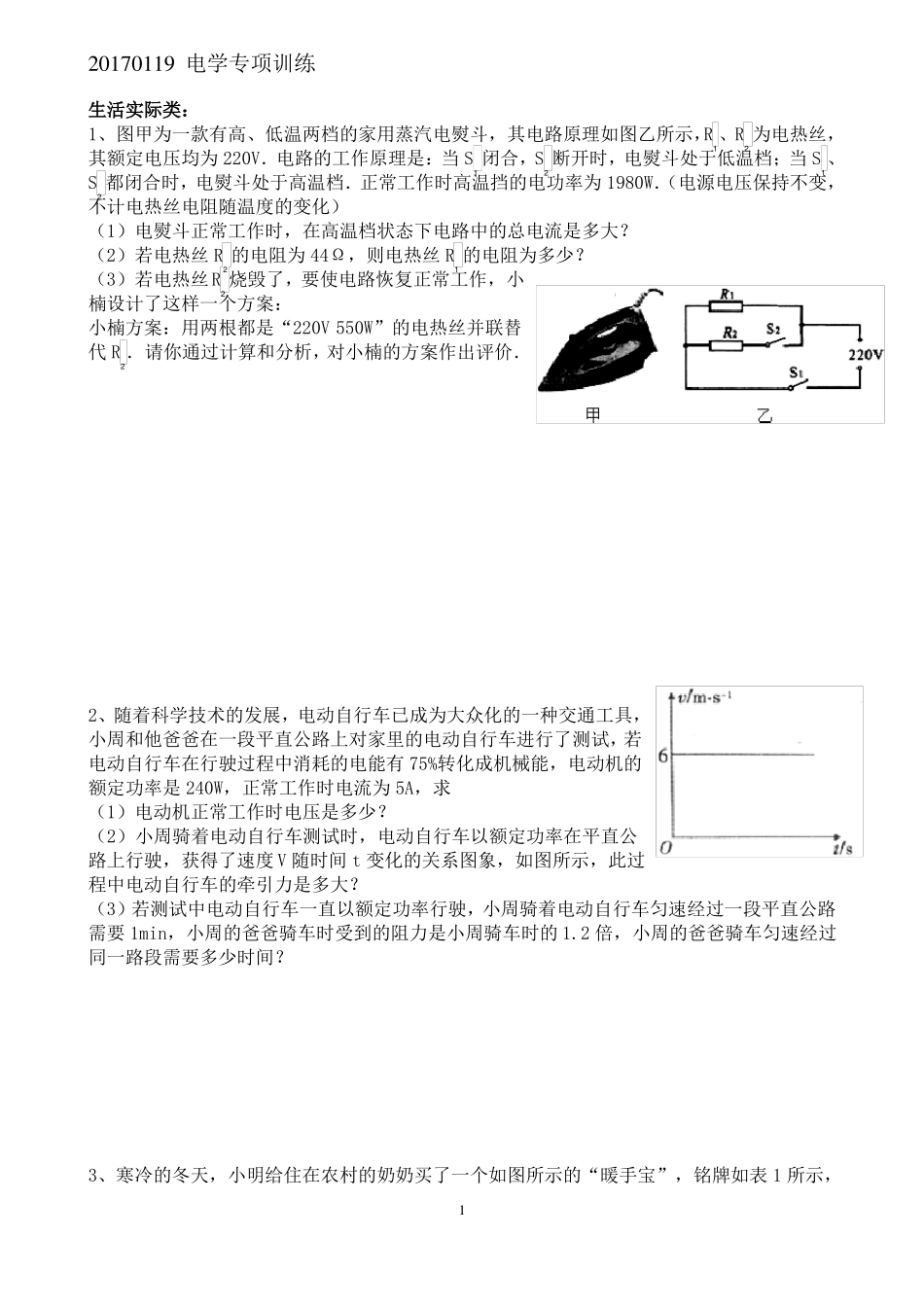

20170119 电学专项训练生活实际类：1、图甲为一款有高、低温两档的家用蒸汽电熨斗，其电路原理如图乙所示，R1、R2 为电热丝，其额定电压均为 220V．电路的工作原理是：当 S1 闭合，S2 断开时，电熨斗处于低温档；当 S1、S2 都闭合时，电熨斗处于高温档．正常工作时高温挡的电功率为 1980W．（电源电压保持不变，不计电热丝电阻随温度的变化）（1）电熨斗正常工作时，在高温档状态下电路中的总电流是多大？（2）若电热丝 R2 的电阻为 44Ω，则电热丝 R1 的电阻为多少？（3）若电热丝R2 烧毁了，要使电路恢复正常工作，小楠设计了这样一个方案：小楠方案：用两根都是“220V 550W”的电热丝并联替代 R2．请你通过计算和分析，对小楠的方案作出评价．2、随着科学技术的发展，电动自行车已成为大众化的一种交通工具，小周和他爸爸在一段平直公路上对家里的电动自行车进行了测试，若电动自行车在行驶过程中消耗的电能有 75%转化成机械能，电动机的额定功率是 240W，正常工作时电流为 5A，求（1）电动机正常工作时电压是多少？（2）小周骑着电动自行车测试时，电动自行车以额定功率在平直公路上行驶，获得了速度 V 随时间 t 变化的关系图象，如图所示，此过程中电动自行车的牵引力是多大？（3）若测试中电动自行车一直以额定功率行驶，小周骑着电动自行车匀速经过一段平直公路需要 1min，小周的爸爸骑车时受到的阻力是小周骑车时的 1.2 倍，小周的爸爸骑车匀速经过同一路段需要多少时间？3、寒冷的冬天，小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表 1 所示，120170119 电学专项训练请回答下列问题：表 1：产 品 名 称暖 手 宝通 电 储 热5～ ～ 8分 钟产 品 货 号QB32电 源 线 长约 80cm额 定 功 率440W暖 手 宝 直 径约 200mm额 定 电 压220V（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？（2）该“暖手宝”正常工作 3 分钟产生的热量是多少？（3）小明奶奶家离变电站较远（变电站输出的电压为 220V），输电导线的总电阻为 11 ，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）产 品 型 号EL-89524、如表是小明家电热水壶的铭牌．求：额 定 功 率220V（1）电热水壶的电阻．（2）将 1kg 水从 20℃加热到 100℃，水吸收的热量．频率50HZ（3）要放出这些热量...
