丰田TOYOTA正时链条调整及正时图

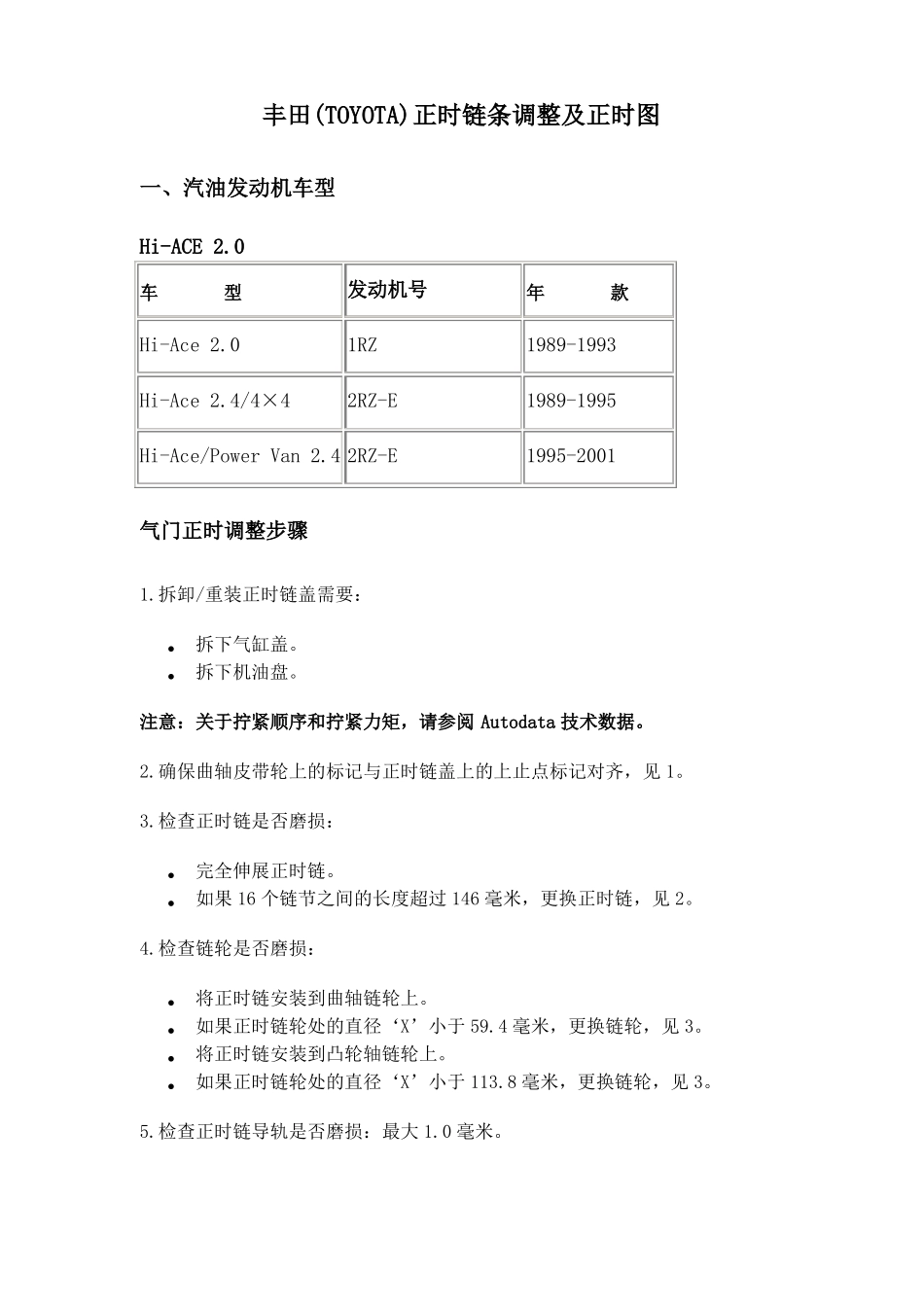

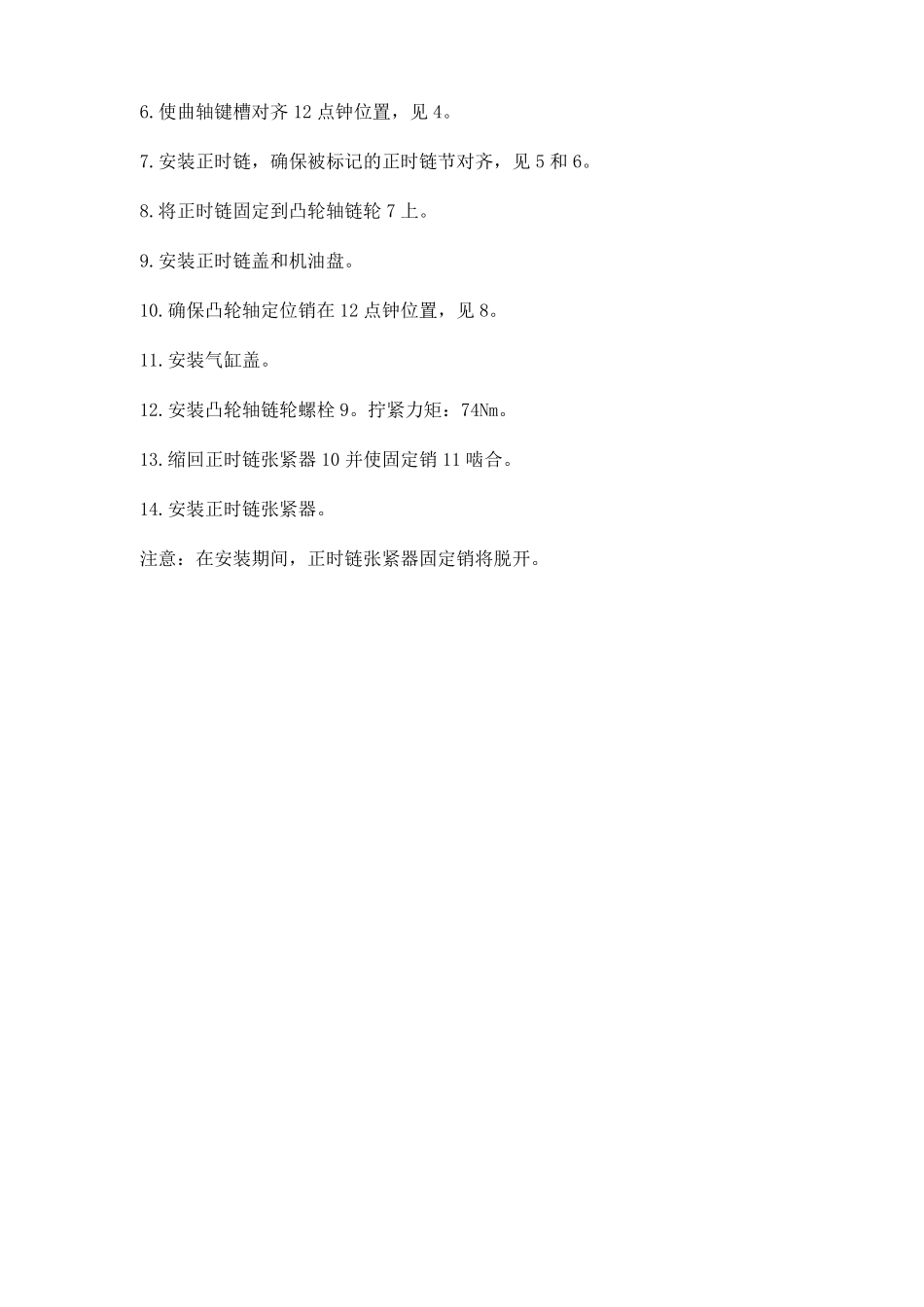

丰田(TOYOTA)正时链条调整及正时图一、汽油发动机车型Hi-ACE 2.0车型发动机号1RZ2RZ-E年款Hi-Ace 2.0Hi-Ace 2.4/4×41989-19931989-19951995-2001Hi-Ace/Power Van 2.4 2RZ-E气门正时调整步骤1.拆卸/重装正时链盖需要：拆下气缸盖。拆下机油盘。注意：关于拧紧顺序和拧紧力矩，请参阅 Autodata 技术数据。2.确保曲轴皮带轮上的标记与正时链盖上的上止点标记对齐，见 1。3.检查正时链是否磨损：完全伸展正时链。如果 16 个链节之间的长度超过 146 毫米，更换正时链，见 2。4.检查链轮是否磨损：将正时链安装到曲轴链轮上。如果正时链轮处的直径‘X’小于 59.4 毫米，更换链轮，见 3。将正时链安装到凸轮轴链轮上。如果正时链轮处的直径‘X’小于 113.8 毫米，更换链轮，见 3。5.检查正时链导轨是否磨损：最大 1.0 毫米。6.使曲轴键槽对齐 12 点钟位置，见 4。7.安装正时链，确保被标记的正时链节对齐，见 5 和 6。8.将正时链固定到凸轮轴链轮 7 上。9.安装正时链盖和机油盘。10.确保凸轮轴定位销在 12 点钟位置，见 8。11.安装气缸盖。12.安装凸轮轴链轮螺栓 9。拧紧力矩：74Nm。13.缩回正时链张紧器 10 并使固定销 11 啮合。14.安装正时链张紧器。注意：在安装期间，正时链张紧器固定销将脱开。Hi-ACE 2.4/4×4车型发动机号1RZ2RZ-E年款Hi-Ace 2.0Hi-Ace 2.4/4×41989-19931989-1995Hi-Ace/Power Van 2.4 2RZ-E1995-2001气门正时调整步骤1.拆卸/重装正时链盖需要：拆下气缸盖。拆下机油盘。注意：关于拧紧顺序和拧紧力矩，请参阅 Autodata 技术数据。2.确保曲轴皮带轮上的标记与正时链盖上的上止点标记对齐，见 1。3.检查正时链是否磨损：完全伸展正时链。如果 16 个链节之间的长度超过 146 毫米，更换正时链，见 2。4.检查链轮是否磨损：将正时链安装到曲轴链轮上。如果正时链轮处的直径‘X’小于 59.4 毫米，更换链轮，见 3。将正时链安装到凸轮轴链轮上。如果正时链轮处的直径‘X’小于 113.8 毫米，更换链轮，见 3。5.检查正时链导轨是否磨损：最大 1.0 毫米。6.使曲轴键槽对齐 12 点钟位置，见 4。7.安装正时链，确保被标记的正时链节对齐，见 5 和 6。8.将正时链固定到凸轮轴链轮 7 上。9.安装正时链盖和机油盘。10.确保凸轮轴定位销在 12 点钟位置，见 8。11.安装气缸盖。12.安装凸轮轴链轮螺栓 9。拧紧力矩：74Nm。13.缩回正时...
