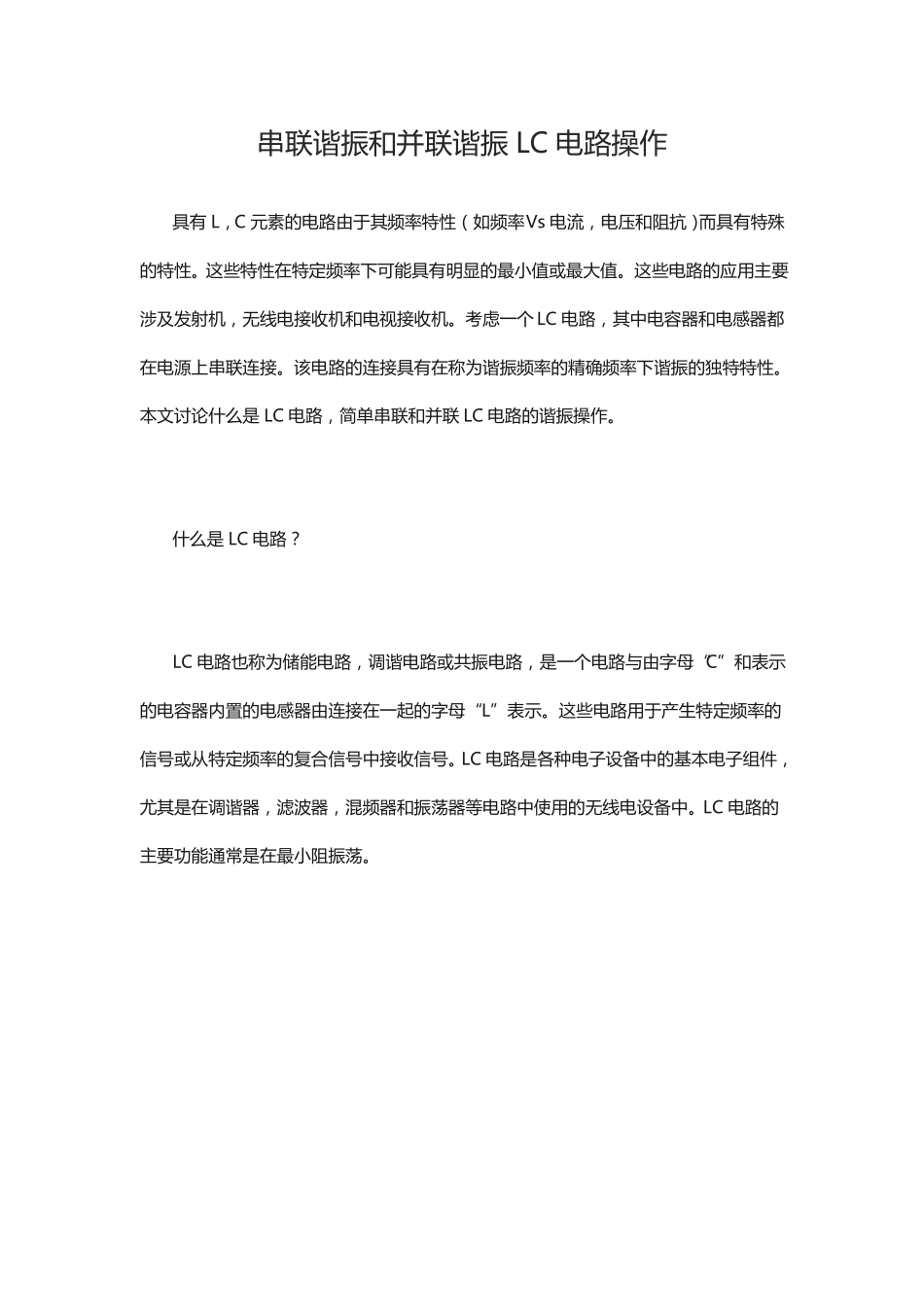

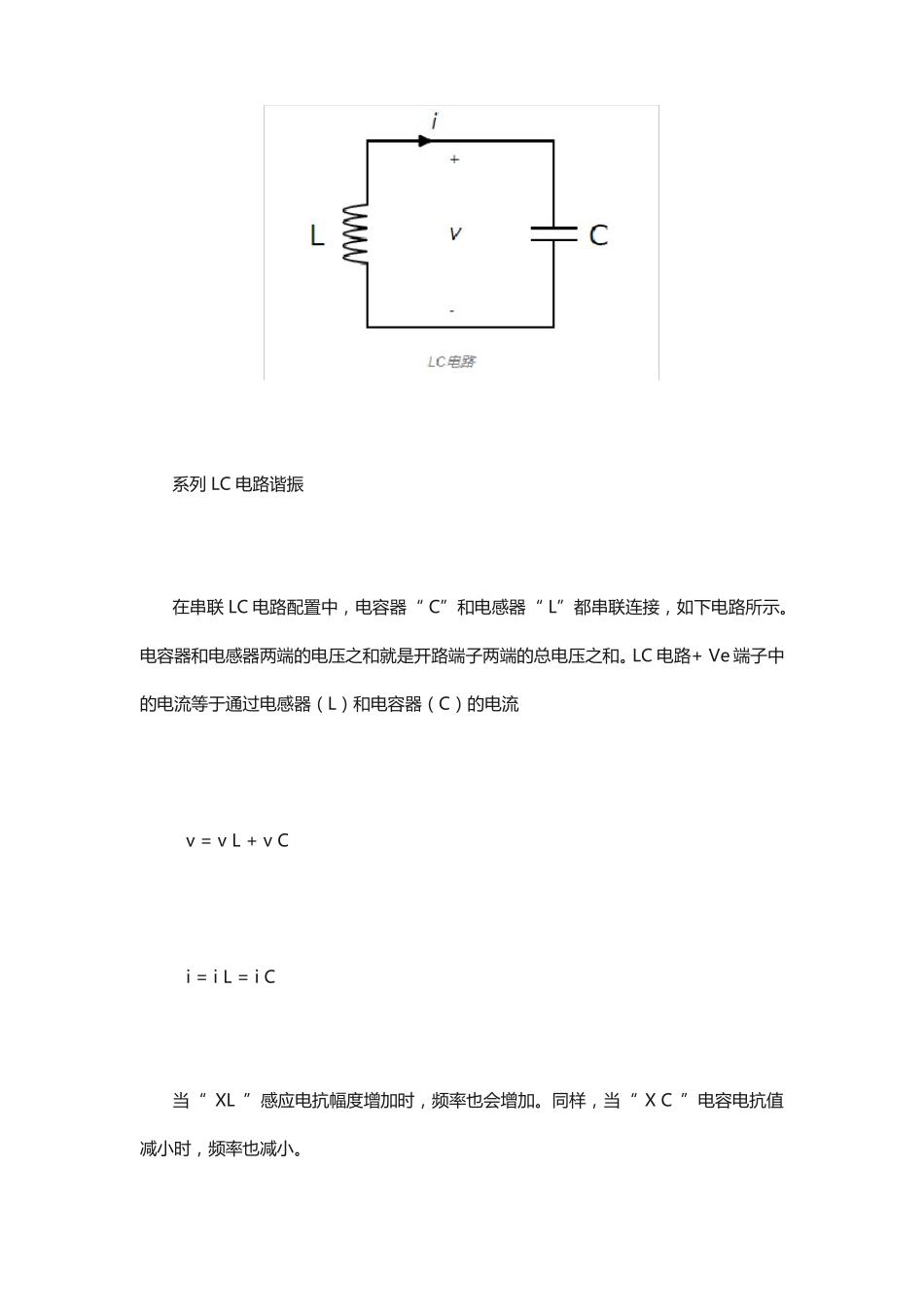

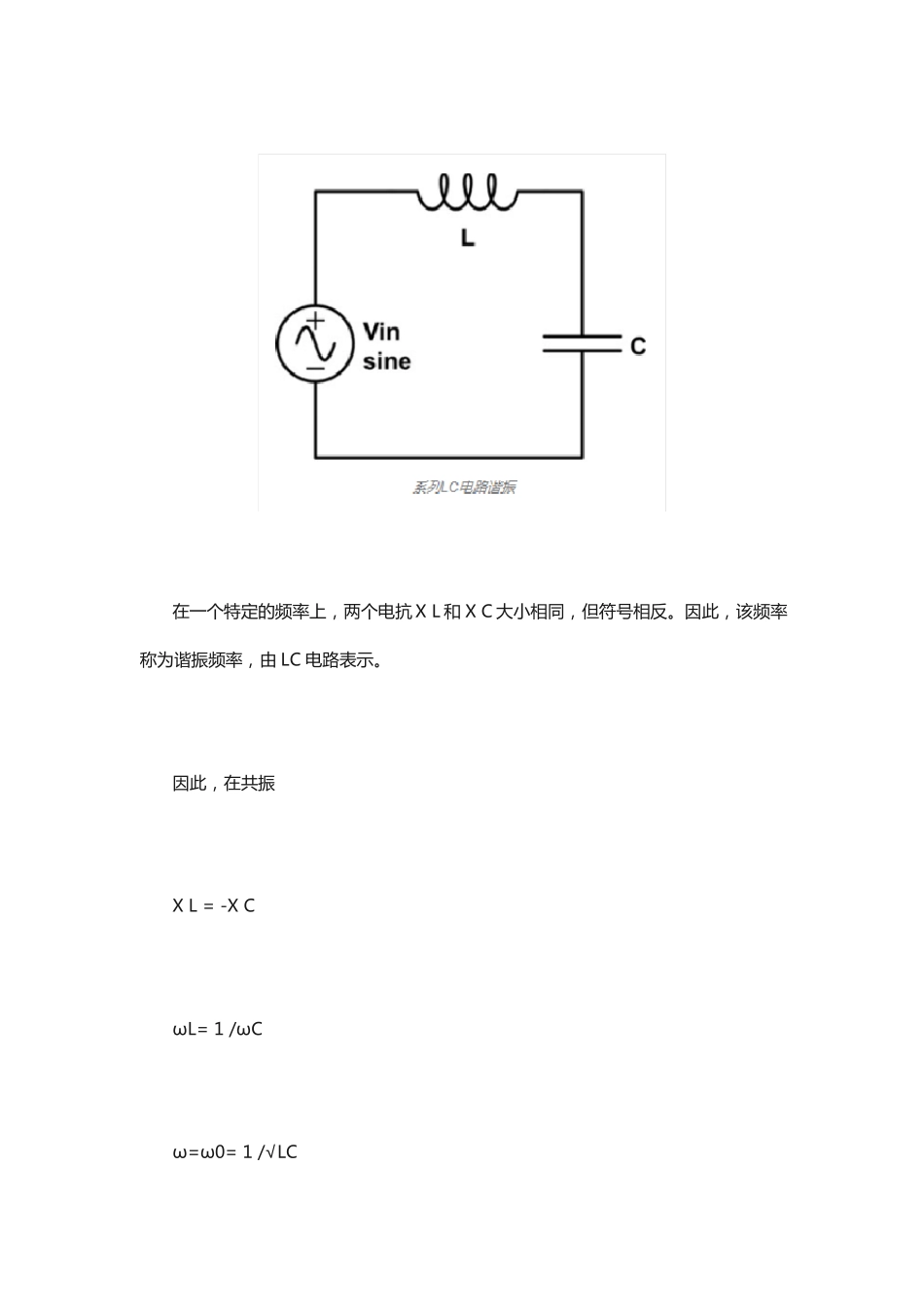

串联谐振和并联谐振 LC 电路操作具有 L,C 元素的电路由于其频率特性(如频率Vs 电流,电压和阻抗)而具有特殊的特性。这些特性在特定频率下可能具有明显的最小值或最大值。这些电路的应用主要涉及发射机,无线电接收机和电视接收机。考虑一个 LC 电路,其中电容器和电感器都在电源上串联连接。该电路的连接具有在称为谐振频率的精确频率下谐振的独特特性。本文讨论什么是 LC 电路,简单串联和并联 LC 电路的谐振操作。什么是 LC 电路?LC 电路也称为储能电路,调谐电路或共振电路,是一个电路与由字母“C”和表示的电容器内置的电感器由连接在一起的字母“L”表示。这些电路用于产生特定频率的信号或从特定频率的复合信号中接收信号。LC 电路是各种电子设备中的基本电子组件,尤其是在调谐器,滤波器,混频器和振荡器等电路中使用的无线电设备中。LC 电路的主要功能通常是在最小阻振荡。系列 LC 电路谐振在串联 LC 电路配置中,电容器“ C”和电感器“ L”都串联连接,如下电路所示。电容器和电感器两端的电压之和就是开路端子两端的总电压之和。LC 电路+ Ve 端子中的电流等于通过电感器(L)和电容器(C)的电流v = v L + v Ci = i L = i C当“ XL ”感应电抗幅度增加时,频率也会增加。同样,当“ X C ”电容电抗值减小时,频率也减小。在一个特定的频率上,两个电抗 X L 和 X C 大小相同,但符号相反。因此,该频率称为谐振频率,由 LC 电路表示。因此,在共振X L = -X CωL= 1 /ωCω=ω0= 1 /√LC这称为电路的谐振角频率。将角频率变为频率,使用以下公式f0 =ω0/2π√LC在串联谐振 LC 电路配置中,两个谐振 X C 和 X L 相互抵消。在实际而不是理想的组件中,电流的流动通常与线圈绕组的电阻相反。因此,提供给电路的电流在谐振时最大。接收电路的定义是 In Lt f and f0 最大时,电路的阻抗最小。对于 f >(-X C)。因此,该电路是电感性的并联 LC 电路谐振在并联 LC 电路配置中,电容器 “ C”和电感器“ L”都并联连接,如下图所示。电容器和电感器两端的电压之和就是开路端子两端的总电压之和。LC 电路+ Ve 端子中的电流等于通过电感器(L)和电容器(C)的电流v = v L = v CI=IL +IC让线圈的内阻“ R”。当两个谐振 X C 和 X L 时,无功支路电流相同且相反。因...
