主体结构脚手架工程技术交底VIP专享

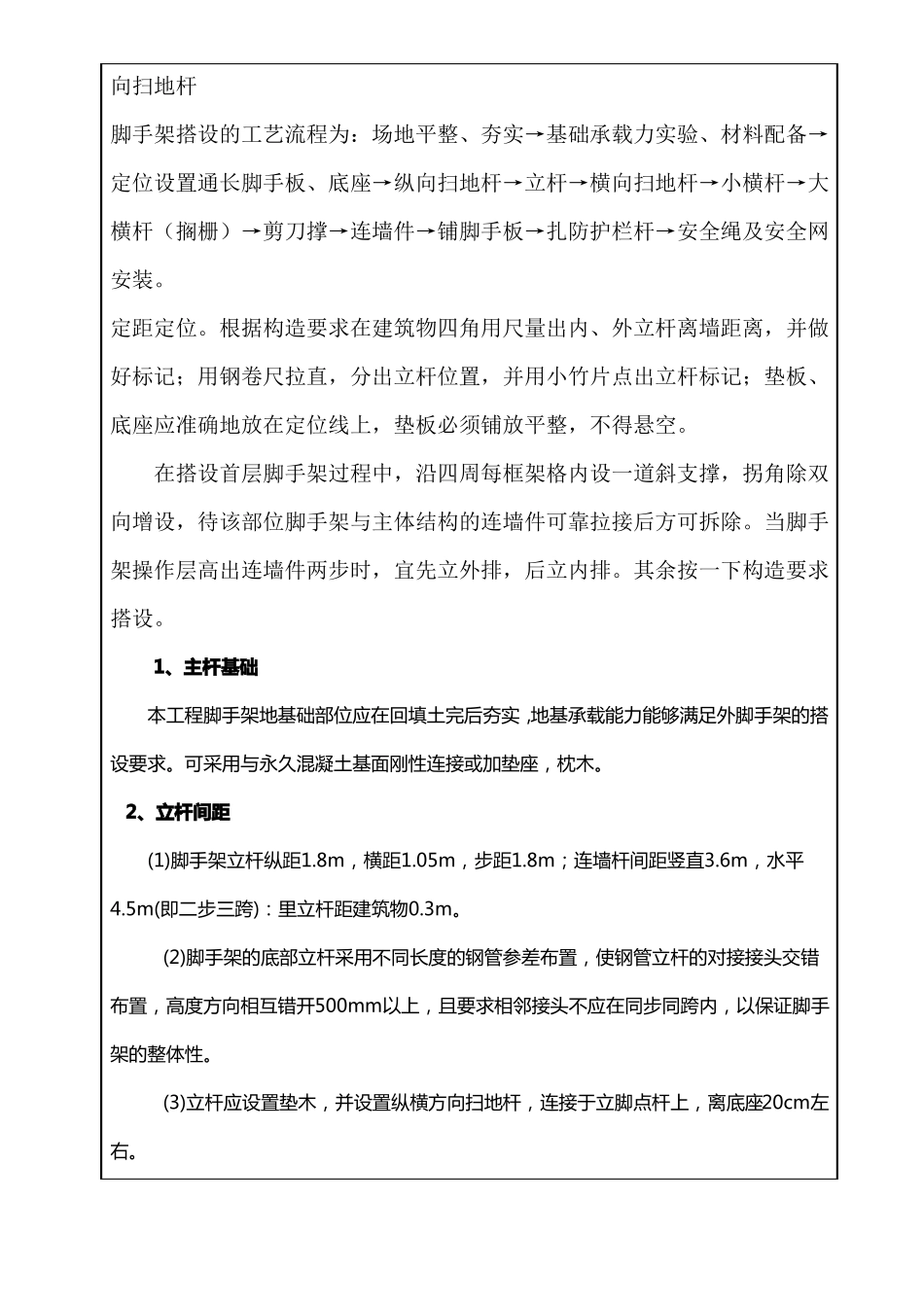

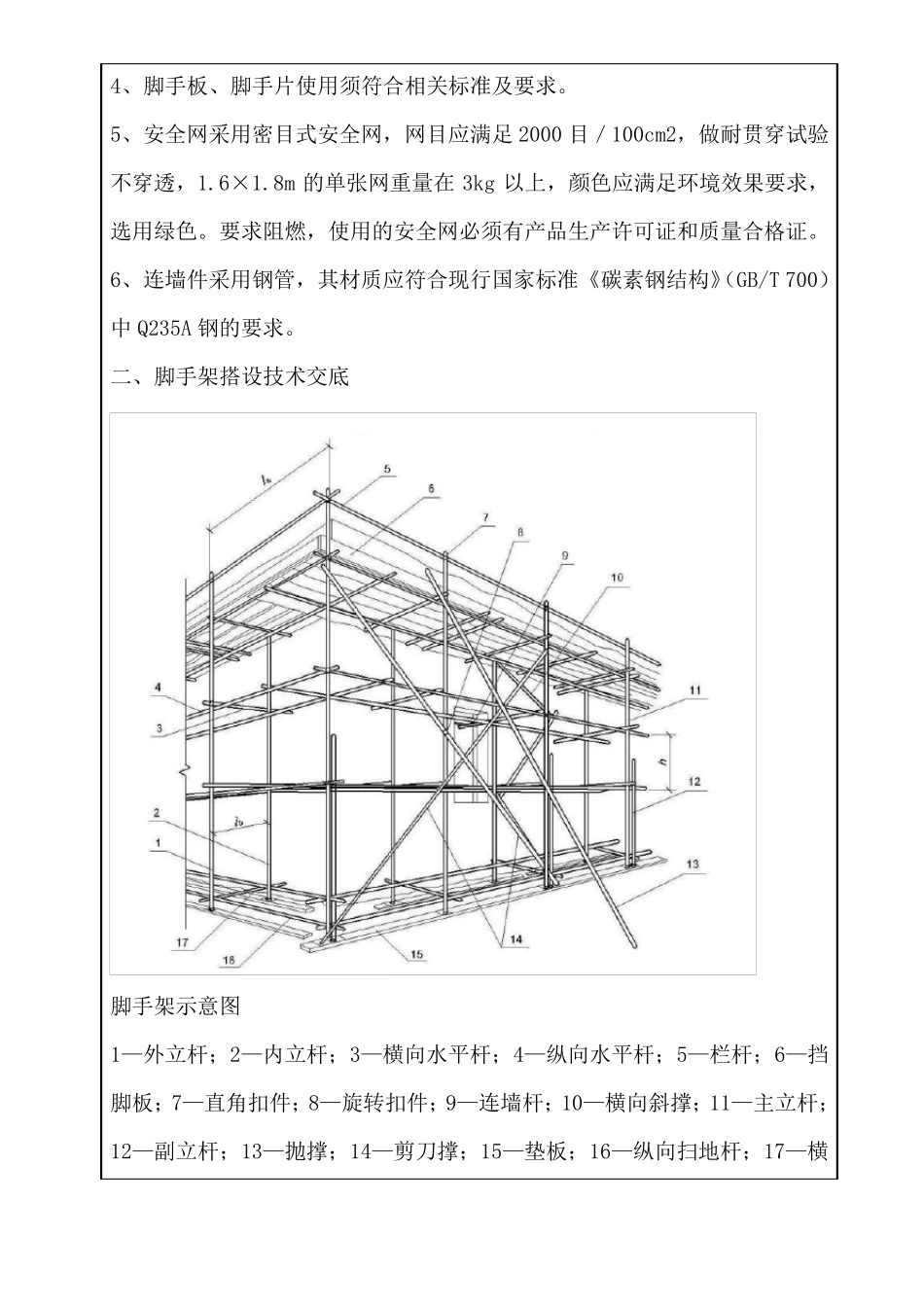

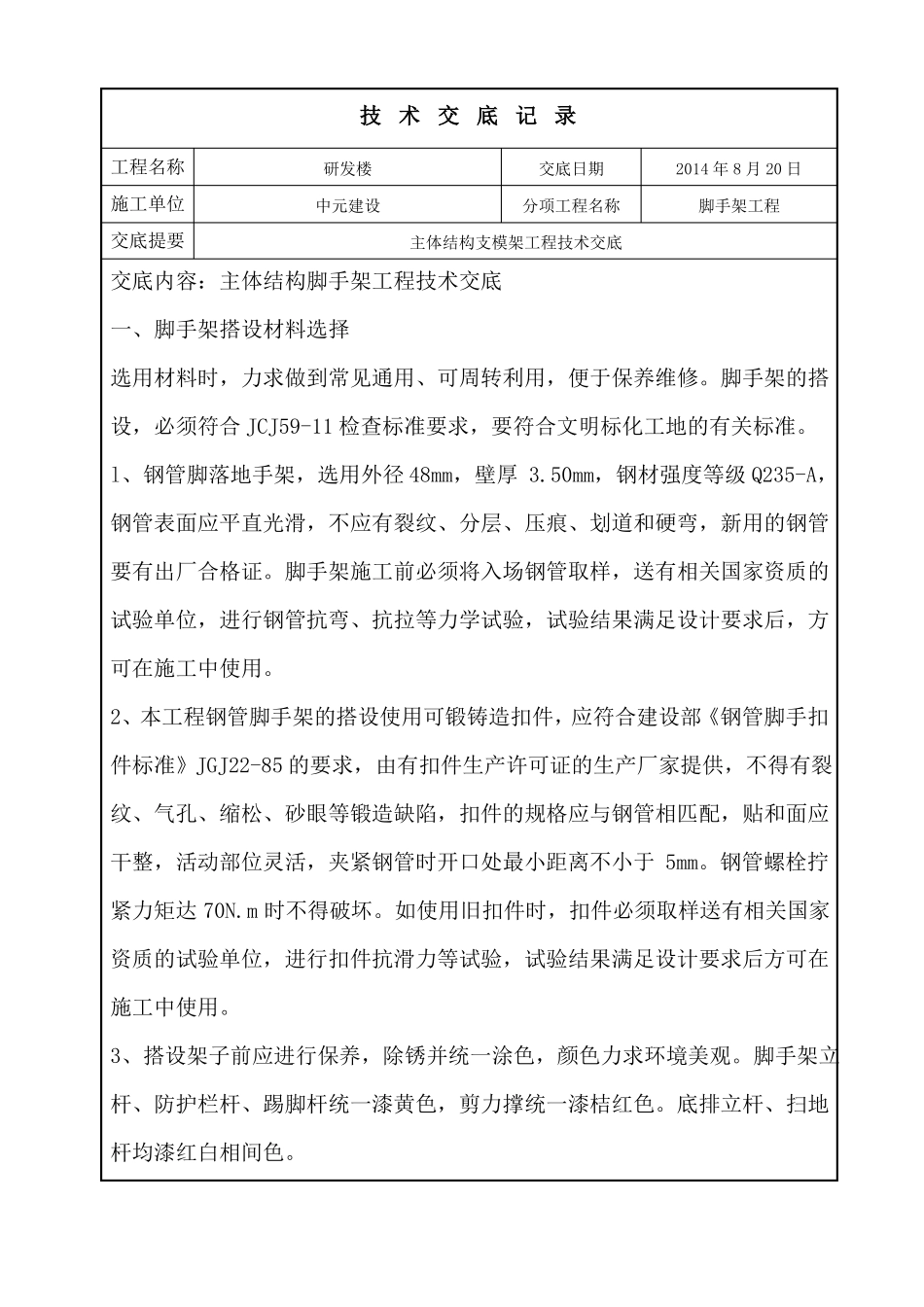

技 术 交 底 记 录工程名称施工单位交底提要研发楼中元建设交底日期分项工程名称主体结构支模架工程技术交底2014 年 8 月 20 日脚手架工程交底内容：主体结构脚手架工程技术交底一、脚手架搭设材料选择选用材料时，力求做到常见通用、可周转利用，便于保养维修。脚手架的搭设，必须符合 JCJ59-11 检查标准要求，要符合文明标化工地的有关标准。l、钢管脚落地手架，选用外径 48mm，壁厚 3.50mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85 的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于 5mm。钢管螺栓拧紧力矩达 70N.m 时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片使用须符合相关标准及要求。5、安全网采用密目式安全网，网目应满足 2000 目／100cm2，做耐贯穿试验不穿透，1.6×1.8m 的单张网重量在 3kg 以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中 Q235A 钢的要求。二、脚手架搭设技术交底脚手架示意图1—外立杆；2—内立杆；3—横向水平杆；4—纵向水平杆；5—栏杆；6—挡脚板；7—直角扣件；8—旋转扣件；9—连墙杆；10—横向斜撑；11—主立杆；12—副立杆；13—抛撑；14—剪刀撑；15—垫板；16—纵向扫地杆；17—横向扫地杆脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→安全绳及安全网安装。定距定位。根据构造要求在建筑...
