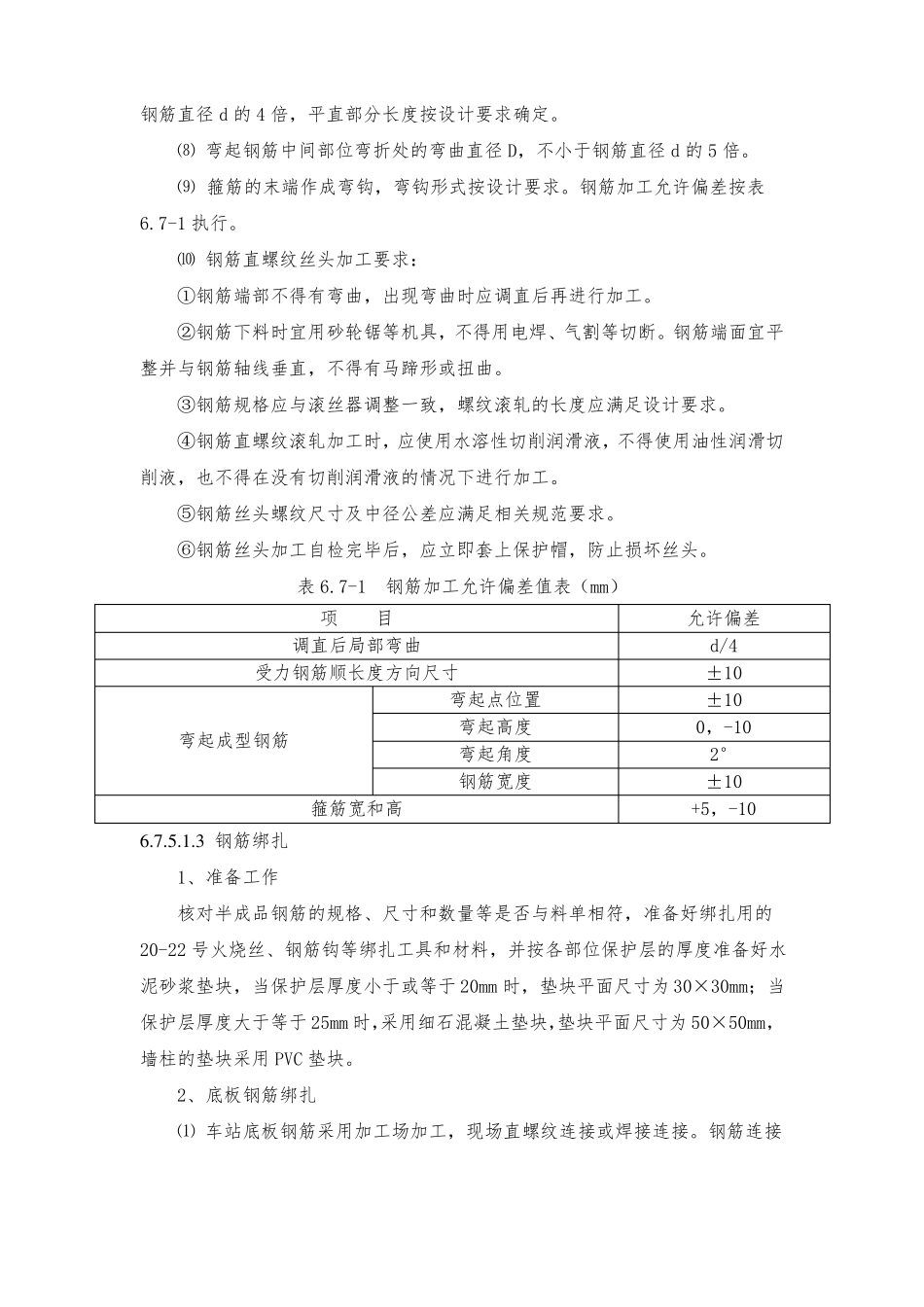

主体结构分项施工工艺及措施6.7.5.1 钢筋工程本工程所用钢筋采用 HPB235（Ⅰ级钢筋）、HRB335（Ⅱ级钢筋）。现场设钢筋加工场，所有钢筋加工在现场进行。6.7.5.1.1 原材料进场和堆放1、钢筋原材料进场⑴ 进场的钢筋原材料，必须具备出厂合格证。收料员认真核查产地、批号、规格是否与合格证相符，经确认无误后，方可收货进场。⑵ 钢筋进场按批检查验收，每验收批由同牌号，同炉罐号，同加工方法，同规格，同交货状态的钢筋组成，重量不大于 60t。每批钢筋取两根试样，在任选的两根钢筋上切取，并将试样送试验部门复检，国产钢筋只作力学性能试验，进口钢材必须做力学试验和化学成分分析试验。经复检合格后方可使用。2、钢筋堆放钢筋堆放场地布置在现场空地处，下部用方木垫高上部用土工布覆盖。用标识牌对钢筋规格、产地、使用部位、检验状态等进行标识，并设专人管理。6.7.5.1.2 钢筋加工⑴ 钢筋加工的形状、尺寸必须符合设计要求。钢筋的表面确保洁净、无损伤，油渍、漆污和铁锈等在使用前清除干净。不使用带有颗粒状或片状老锈的钢筋。⑵ 钢筋必须平直，无局部曲折。调直钢筋时按下列规定执行：⑶ 采用冷拉方法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于 2%；Ⅱ级钢筋的冷拉率不宜大于 1%。⑷ 冷拨低碳钢丝在调直机上调直后，其表面不得有明显擦伤，抗拉强度不得低于设计要求。⑸ 钢筋的弯钩或弯折按下列规定执行：⑹ Ⅰ级钢筋末端作 180°弯钩，圆弧弯曲直径 D 不小于钢筋直径 d 的 2.5倍，平直部分长度不小于钢筋直径 d 的 3 倍，用于轻骨料砼结构时，弯曲直径 D不小于钢筋直径 d 的 3.5 倍。⑺ Ⅱ级钢筋末端需作 90°或 135°弯折时，Ⅱ级钢筋的弯曲直径 D 不小于钢筋直径 d 的 4 倍，平直部分长度按设计要求确定。⑻ 弯起钢筋中间部位弯折处的弯曲直径 D，不小于钢筋直径 d 的 5 倍。⑼ 箍筋的末端作成弯钩，弯钩形式按设计要求。钢筋加工允许偏差按表6.7-1 执行。⑽ 钢筋直螺纹丝头加工要求：①钢筋端部不得有弯曲，出现弯曲时应调直后再进行加工。②钢筋下料时宜用砂轮锯等机具，不得用电焊、气割等切断。钢筋端面宜平整并与钢筋轴线垂直，不得有马蹄形或扭曲。③钢筋规格应与滚丝器调整一致，螺纹滚轧的长度应满足设计要求。④钢筋直螺纹滚轧加工时，应使用水溶性切削润滑液，不得使用油性润滑切削液，也不得在没有切削润滑液的情况下进行加工。⑤钢筋丝头螺纹尺寸及中径公差应满足相关规范...
