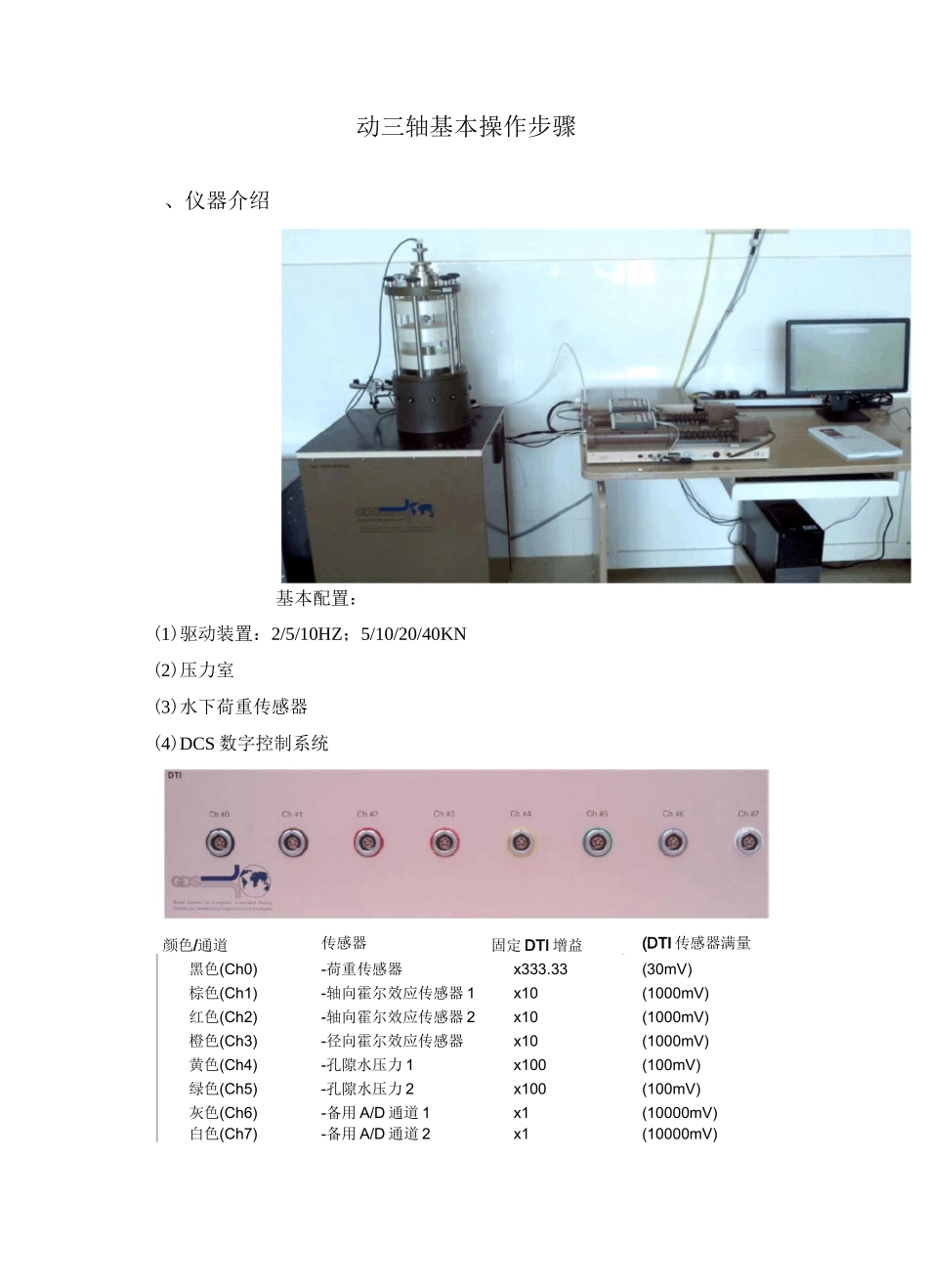

动三轴基本操作步骤、仪器介绍基本配置：(1)驱动装置：2/5/10HZ；5/10/20/40KN(2)压力室(3)水下荷重传感器(4)DCS 数字控制系统颜色/通道传感器固定 DTI 增益(DTI 传感器满量程)黑色(Ch0)-荷重传感器x333.33(30mV)棕色(Ch1)-轴向霍尔效应传感器 1x10(1000mV)红色(Ch2)-轴向霍尔效应传感器 2x10(1000mV)橙色(Ch3)-径向霍尔效应传感器x10(1000mV)黄色(Ch4)-孔隙水压力 1x100(100mV)绿色(Ch5)-孔隙水压力 2x100(100mV)灰色(Ch6)-备用 A/D 通道 1x1(10000mV)白色(Ch7)-备用 A/D 通道 2x1(10000mV)elynroltepu-1PMIimttFEmeeerrsssaaaay1TTFFS控制器基本操作主要是充水、排水和施加目标压力。其操作可以通过软件控制，也可采用智能键盘操作。控制器打开电源之后，按命令键 CMD，会出现上图所示的快捷菜单，点击相应按键即可操作。TaregetPressure=7：设置目标压力，按“7"之后按照提示输入目标压力值并按绿色确认键开始加载；FastFill=6：快速填充，按“6"之后控制器将开始吸水；FastEmpty=3：快速排空，按“3"之后控制器将开始排水；6）平衡锤：平衡锤的主要功能就是在加载过程中保持围压的恒定。5）围压和反压控制U平衡锤配置CS■-■阳rtz|L^fwriRiK.L创HZ|-4NH J安装试样1. 控制器充排水：试验之前先将控制器中的水排出一部分然后再吸水，确保控制器中水装满 2/3 且无气泡，在排控制器水时将控制器管路这端抬升以便气泡充分被排除；2. 排气泡：通过控制器排除顶帽、底座以及设备管路中的气泡；3. 安装试样：安装试样时小心土颗粒，特别是砂子掉入压力时内部，试样两端都需要垫放浸湿的透水石和滤纸，安装试样尽量采用三半模以减小对试样的扰动，安装顶帽之前用软毛刷轻轻刷橡皮膜以排除橡皮膜与土样之间的气泡，两端用 o 型圈或者橡皮筋扎紧;4. 安装喇叭口：将喇叭口内壁涂一层硅脂，切记不可涂太多，将平口那端安装到试样帽上；5. 安装外压力室：安装压力室之前确保轴向力传感器处于最上位置，安放压力室时观察拉伸帽是否压住试样，螺栓需要对称拧紧；6. 荷重传感器清零：通过软件对力传感器清零；清零。;BA=FPraismCoUlAmaiMCo-iJaiICtf±clDisDhm点击左侧 ObjectDiisplay,出现右侧的的硬件显示窗口。点击力传感器上部的眼睛，然后点击 Advanced 选项，单击右下角T»=a5dw|105tSI：9汕rarriPc•fH■畑j 如glFi 两肌GDS50-NbMCfi?
