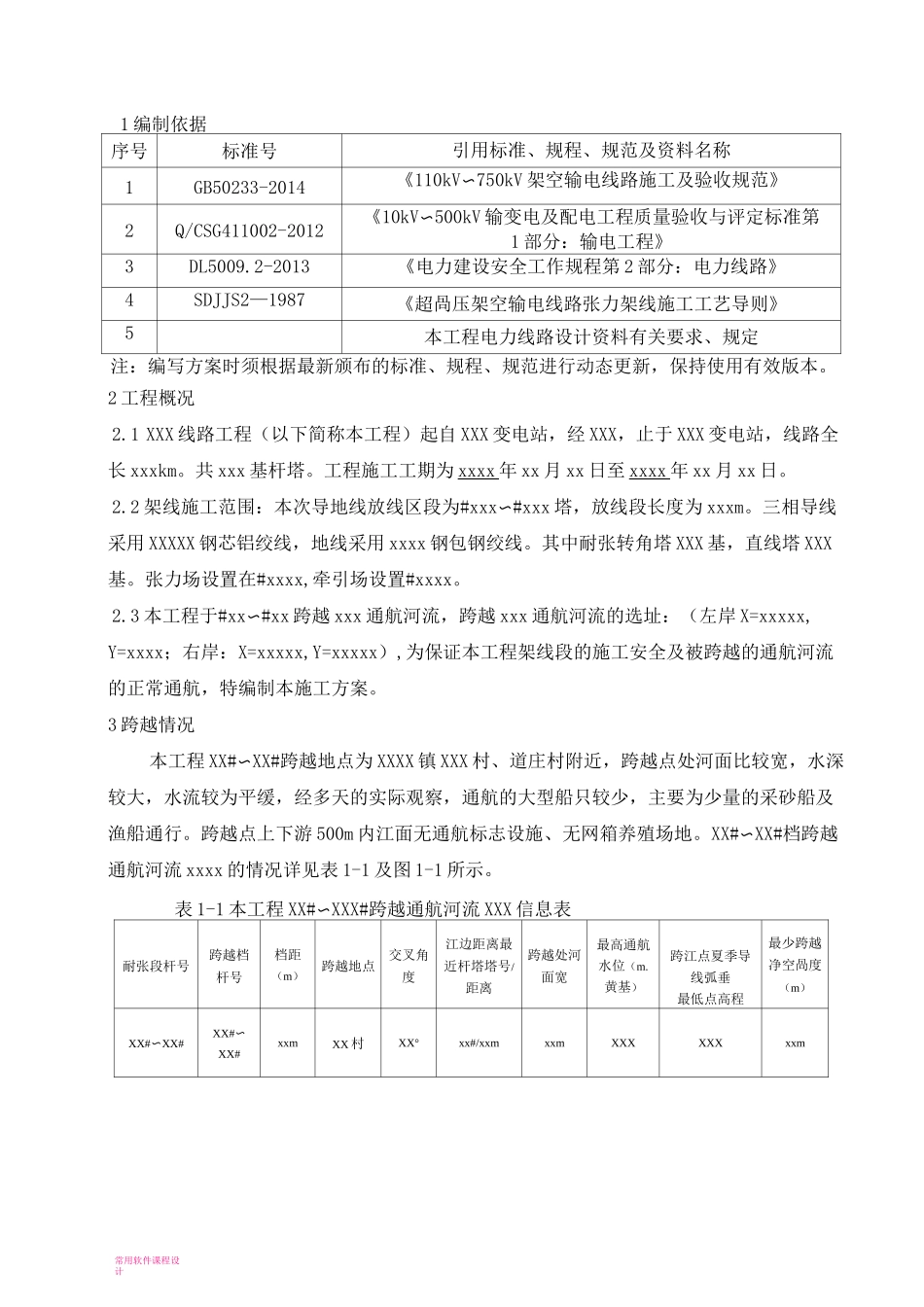

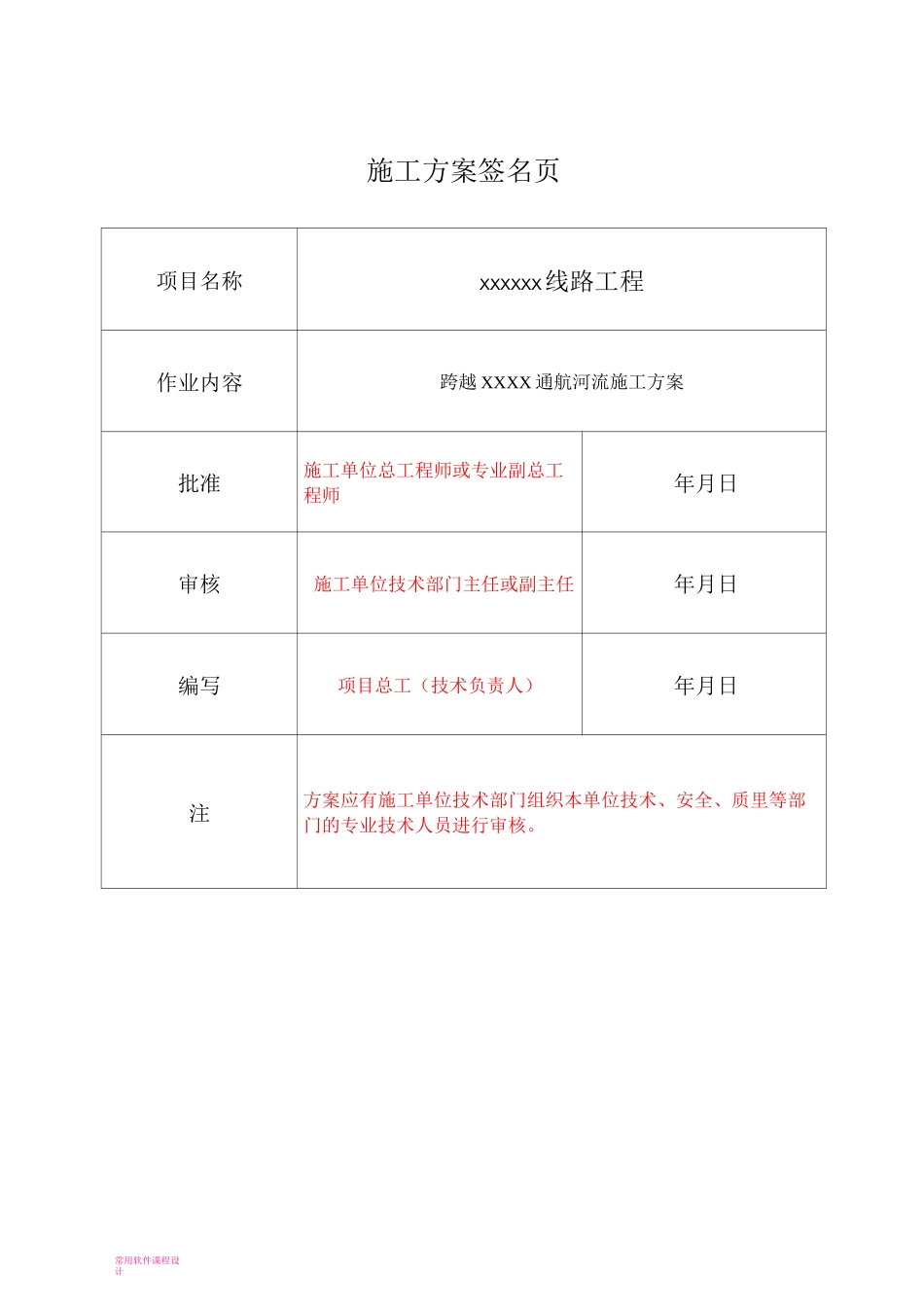

常用软件课程设计方案编号：XXXX 线路工程跨越 XXX 通航河流施工方案XXXXX 公司XXXX 年 XX 月常用软件课程设计施工方案签名页项目名称XXXXXX线路工程作业内容跨越 XXXX 通航河流施工方案批准施工单位总工程师或专业副总工程师年月日审核施工单位技术部门主任或副主任年月日编写项目总工（技术负责人）年月日注方案应有施工单位技术部门组织本单位技术、安全、质里等部门的专业技术人员进行审核。常用软件课程设计1 编制依据序号标准号引用标准、规程、规范及资料名称1GB50233-2014《110kV〜750kV 架空输电线路施工及验收规范》2Q/CSG411002-2012《10kV〜500kV 输变电及配电工程质量验收与评定标准第1 部分：输电工程》3DL5009.2-2013《电力建设安全工作规程第 2 部分：电力线路》4SDJJS2—1987《超咼压架空输电线路张力架线施工工艺导则》5本工程电力线路设计资料有关要求、规定注：编写方案时须根据最新颁布的标准、规程、规范进行动态更新，保持使用有效版本。2 工程概况2.1 XXX 线路工程（以下简称本工程）起自 XXX 变电站，经 XXX，止于 XXX 变电站，线路全长 xxxkm。共 xxx 基杆塔。工程施工工期为 xxxx 年 xx 月 xx 日至 xxxx 年 xx 月 xx 日。2.2 架线施工范围：本次导地线放线区段为#xxx〜#xxx 塔，放线段长度为 xxxm。三相导线采用 XXXXX 钢芯铝绞线，地线采用 xxxx 钢包钢绞线。其中耐张转角塔 XXX 基，直线塔 XXX基。张力场设置在#xxxx,牵引场设置#xxxx。2.3 本工程于#xx〜#xx 跨越 xxx 通航河流，跨越 xxx 通航河流的选址：（左岸 X=xxxxx,Y=xxxx；右岸：X=xxxxx,Y=xxxxx）,为保证本工程架线段的施工安全及被跨越的通航河流的正常通航，特编制本施工方案。3 跨越情况本工程 XX#〜XX#跨越地点为 XXXX 镇 XXX 村、道庄村附近，跨越点处河面比较宽，水深较大，水流较为平缓，经多天的实际观察，通航的大型船只较少，主要为少量的采砂船及渔船通行。跨越点上下游 500m 内江面无通航标志设施、无网箱养殖场地。XX#〜XX#档跨越通航河流 xxxx 的情况详见表 1-1 及图 1-1 所示。表 1-1 本工程 XX#〜XXX#跨越通航河流 XXX 信息表耐张段杆号跨越档杆号档距（m）跨越地点交叉角度江边距离最近杆塔塔号/距离跨越处河面宽最高通航水位（m.黄基）跨江点夏季导线弧垂最低点高程最少跨越净空咼度（m）XX#〜XX#XX#〜XX#xxmXX 村XX°xx#/xxmxxmXXXXXXxxm#xxxxxxxxx档距#xx常...
