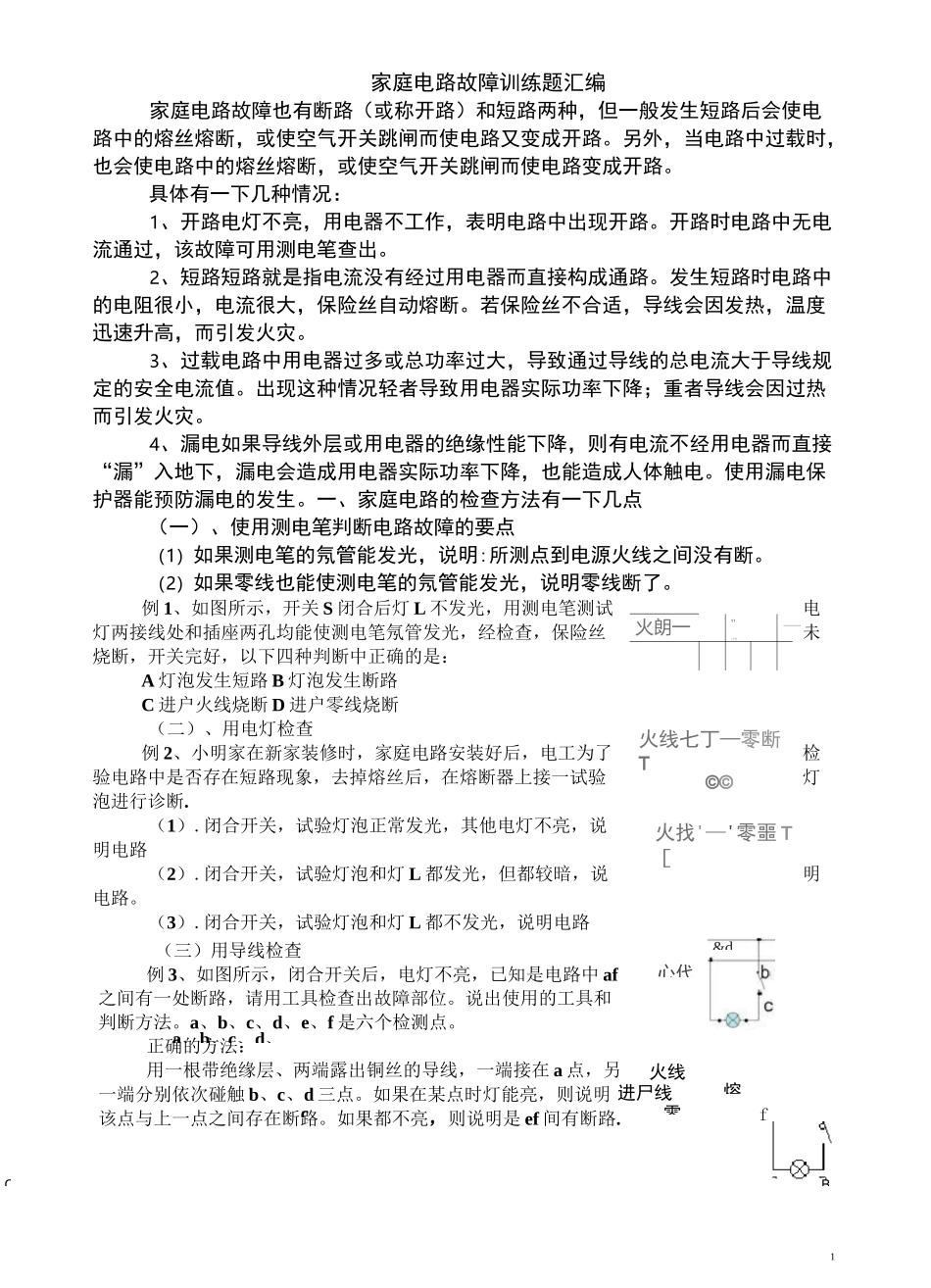

1（三）用导线检查例 3、如图所示，闭合开关后，电灯不亮，已知是电路中 af之间有一处断路，请用工具检查出故障部位。说出使用的工具和判断方法。a、b、c、d、e、f 是六个检测点。正确的方法：用一根带绝缘层、两端露出铜丝的导线，一端接在 a 点，另一端分别依次碰触 b、c、d 三点。如果在某点时灯能亮，则说明该点与上一点之间存在断路。如果都不亮，则说明是 ef 间有断路.a、b、c、d、c火线进尸线零熔f-火线七丁—零断T©©火找'—'零噩 T，［家庭电路故障训练题汇编家庭电路故障也有断路（或称开路）和短路两种，但一般发生短路后会使电路中的熔丝熔断，或使空气开关跳闸而使电路又变成开路。另外，当电路中过载时，也会使电路中的熔丝熔断，或使空气开关跳闸而使电路变成开路。具体有一下几种情况：1、开路电灯不亮，用电器不工作，表明电路中出现开路。开路时电路中无电流通过，该故障可用测电笔查出。2、短路短路就是指电流没有经过用电器而直接构成通路。发生短路时电路中的电阻很小，电流很大，保险丝自动熔断。若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。3、过载电路中用电器过多或总功率过大，导致通过导线的总电流大于导线规定的安全电流值。出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。4、漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。一、家庭电路的检查方法有一下几点（一）、使用测电笔判断电路故障的要点（1）如果测电笔的氖管能发光，说明:所测点到电源火线之间没有断。（2）如果零线也能使测电笔的氖管能发光，说明零线断了。例 1、如图所示，开关 S 闭合后灯 L 不发光，用测电笔测试电灯两接线处和插座两孔均能使测电笔氖管发光，经检查，保险丝未烧断，开关完好，以下四种判断中正确的是：A 灯泡发生短路 B 灯泡发生断路C 进户火线烧断 D 进户零线烧断（二）、用电灯检查例 2、小明家在新家装修时，家庭电路安装好后，电工为了检验电路中是否存在短路现象，去掉熔丝后，在熔断器上接一试验灯泡进行诊断.（1）.闭合开关，试验灯泡正常发光，其他电灯不亮，说明电路（2）.闭合开关，试验灯泡和灯 L 都发光，但都较暗，说明电路。（3）.闭合开关，试验灯泡和灯 L 都不发光，说明电路心代火朗一11i-Hi—&dCB2二、常见家庭电路典型试题...
