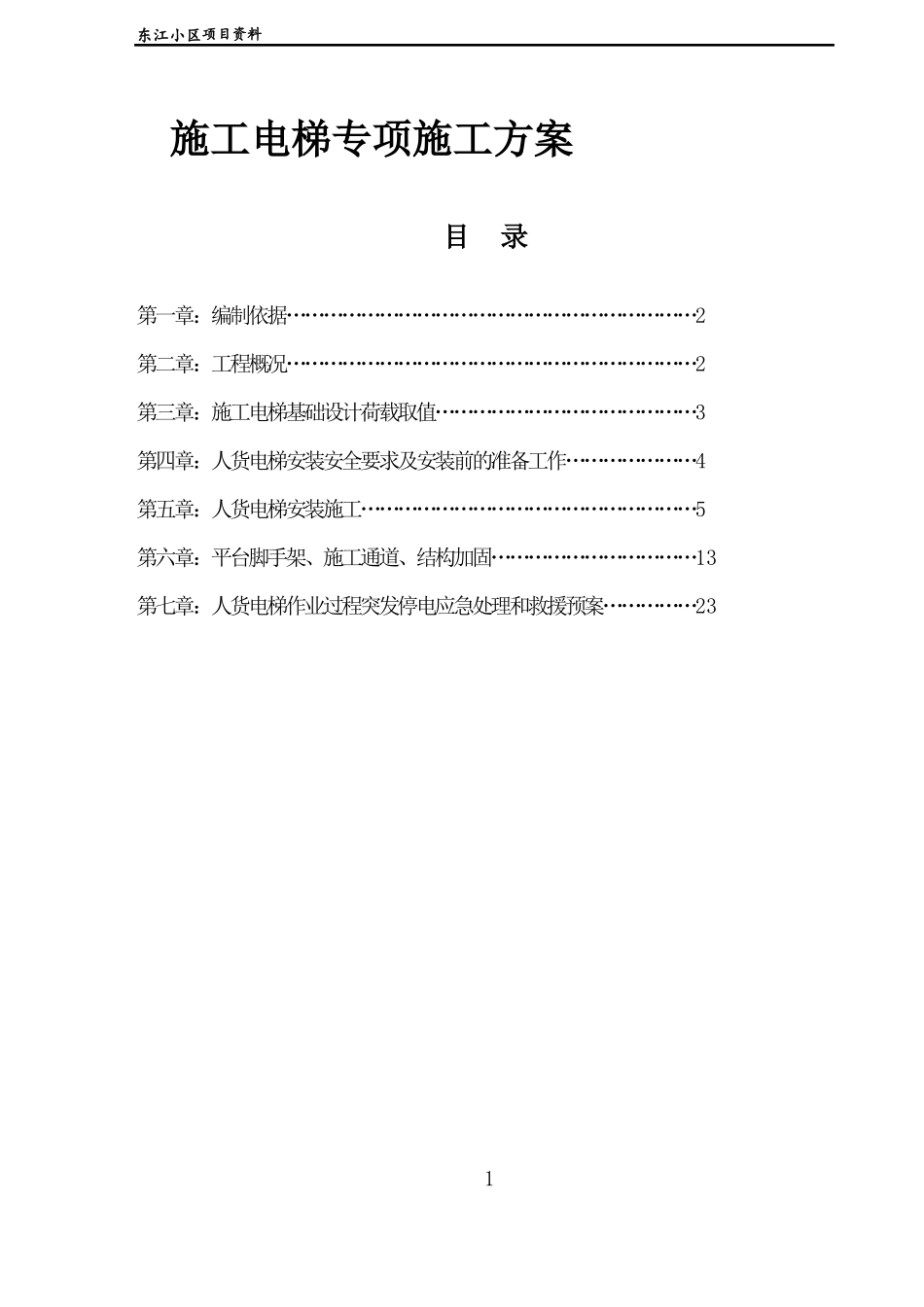

东江小区项目资料施工电梯专项施工方案目录第一章:编制依据…………………………………………………………2第二章:工程概况…………………………………………………………2第三章:施工电梯基础设计荷载取值……………………………………3第四章:人货电梯安装安全要求及安装前的准备工作…………………4第五章:人货电梯安装施工………………………………………………5第六章:平台脚手架、施工通道、结构加固……………………………13第七章:人货电梯作业过程突发停电应急处理和救援预案……………23 1东江小区项目资料第一章: 编制依据1.1东江小区项目工程施工组织总设计1.2东江项目工程施工图纸1.3建筑工程施工质量验收规范GB50202-20021.4建筑机械使用安全技术规程JGJ33-20011.5 GJJ《SC型施工升降机使用说明书》第二章: 工程概况第一节:工程简介1、工程简介东江小区,由广东碧桂园房地产有限公司开发,广东茂名惟诚劳务分包有限公司承建,XXXX有限责任公司监理,XXXX有限公司设计,XXXX有限公司质勘探。本工程层数为负下二层。主体结构及装修阶段施工时,垂直运输机械采用SCD200/200施工升降机四台;垂直运输机计划安装时间为结构六层开始。根据施工现场的场地情况及建筑物的平面位置,确定布置施工升降机。所有人货电梯安装高度为100m。各栋施工电梯安装轴线布置情况如下:........第三章:施工电梯基础设计荷载取值本工程采用SCD200/200TD型升降机,根据本工程的特点,为方便工程施工的需要,本工程所使用的升降机基础设置分为:在地下室外围的天然基础上与地下车库顶板着力两种形式,为了确保天然基础的承载力,必须保证人货电梯基础混凝土的强度及几何尺寸。厂家设计要求:混凝土基础板下承载能力应大于0.15Mp。 2东江小区项目资料施工升降机自重:安全系数K=1.4, SCD200/200型施工升降机按高度100m时的重量:P1=(吊笼重(kef)+底层护栏(kef)+导轨架总重(kef)+对重重(kef)+载重量(kef)+附墙架自重重(kef))×0.02(Kn)。计算公式:1kgf/cm2=0.1Mpa-N/m2外吊笼重(双笼)2*1500kg;底层护栏重 1480kg;导轨架总重=(每节重 150kg,共需66节,9900kg);吊笼载重量2*2000kg;P1=[(1500*2)+1480+(150*66)+(2000*2)]*0.02=368KN。基础自重:P2=6×3.8×0.30m×25kN/ m 3=171KN。荷载总重P=368+171=539KN。(注:以上为 SCD200/200TD 型人货梯举例,具体案例具体分析)3.1施工电梯基础做法:1、人货梯型号选用S...
