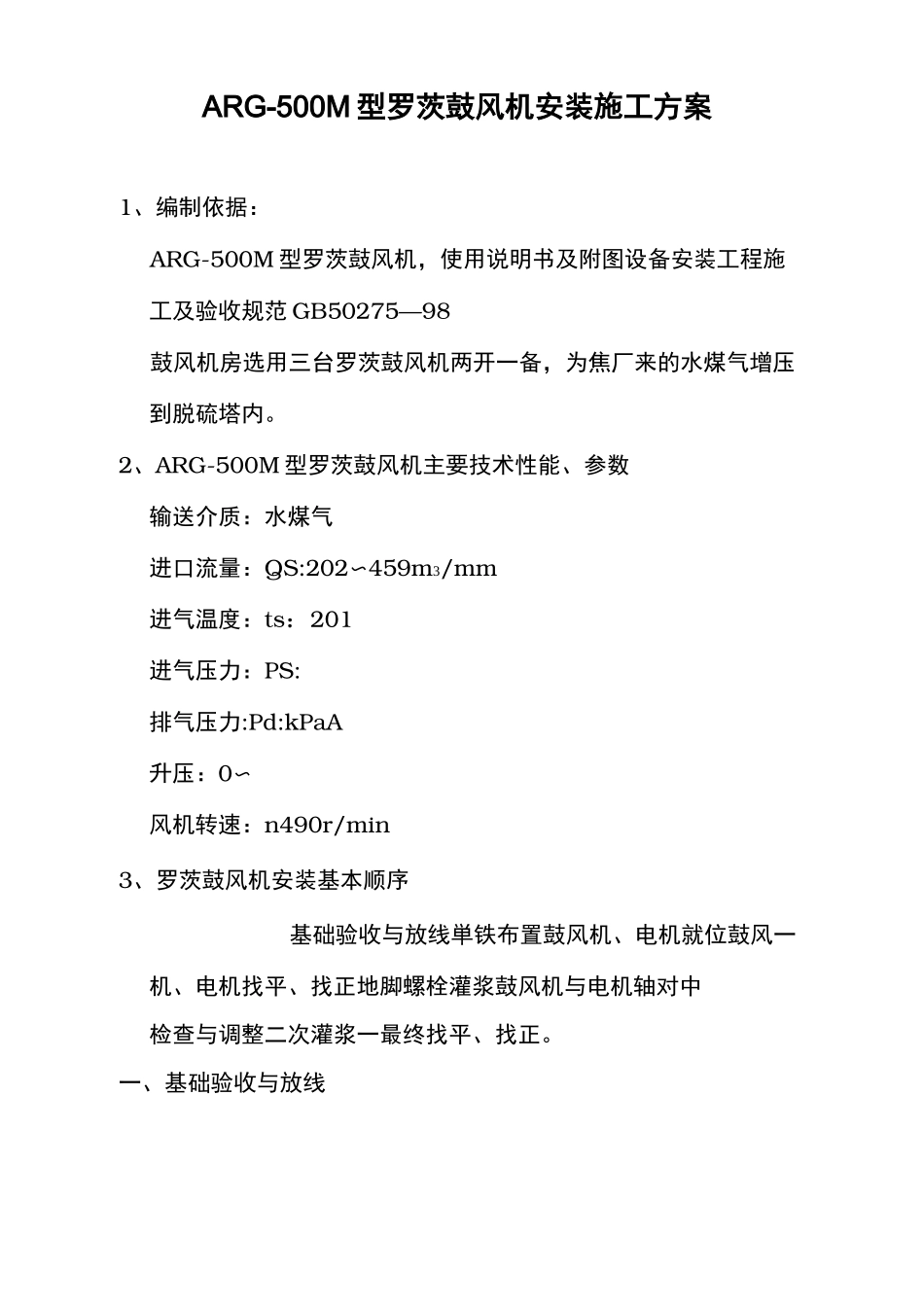

罗茨鼓风机安装施工方案Themanuscriptwasrevisedontheeveningof2021ARG-500M 型罗茨鼓风机安装施工方案1、编制依据：ARG-500M 型罗茨鼓风机，使用说明书及附图设备安装工程施工及验收规范 GB50275—98鼓风机房选用三台罗茨鼓风机两开一备，为焦厂来的水煤气增压到脱硫塔内。2、ARG-500M 型罗茨鼓风机主要技术性能、参数输送介质：水煤气进口流量：QS:202〜459m3/mm进气温度：ts：201进气压力：PS:排气压力:Pd:kPaA升压：0〜风机转速：n490r/min3、罗茨鼓风机安装基本顺序基础验收与放线単铁布置鼓风机、电机就位鼓风一机、电机找平、找正地脚螺栓灌浆鼓风机与电机轴对中检查与调整二次灌浆一最终找平、找正。一、基础验收与放线设备安装前，应对基础进行检查验收，检查主要内容是基础的灌浆质量和几何尺寸，应符合设计或规范要求，否则应进行修正，并做好记录。基础表面应平整，无露筋裂缝蜂窝麻面等。检查地脚螺栓孔位置应正确，垂直度达到设计要求。检查混凝土基础的标高，应符合设计要求。鼓风机基础不应与其它建筑物相连。根据厂房的基础坐标轴线和标高线，按设计图纸放出机组的纵横中心线、标高线、定出轴承座、进排气口纵横中心线，并用墨线标在基础上。、垫铁的布置垫铁应布置在复合集中的位置，如地脚螺栓的两侧及底板、底座的四角处。安放垫铁位置的基础表面应进行凿平研磨，用红丹粉检查垫铁与基础表面的接触情况，其接触面积应不小于 50%，局部间隙不应大于 0.05.mm选用成对斜垫铁与平垫铁配合使用，垫铁使用前应进行检查，其接触面积不应小于两垫铁接触面积的 70%，如达不到要求，应进行刮研。用水平仪检查各组垫铁的纵横水平，其水平度不应超过0.1mm,用水平仪测出每组垫铁的标高，根据设备底座的标高，选配每组垫铁的厚度，垫铁位置的编号，加工平垫铁。每一组垫铁应尽量减少垫铁块数，一般不超过四块，尽量少用薄垫铁，放置平垫铁时，最厚的放在下面，最薄的方在中间，设备找平找正后，将垫铁点焊。设备找平找正后，垫铁应露出设备底座底面外缘 10-30,垫铁组伸入设备底座面的长度应超过设备地脚螺栓mm孔。三、地脚螺栓灌浆鼓风机初步找平找正后，进行地脚螺栓灌浆，其灌浆要求应按照规范要求进行。地脚螺栓灌浆宜采用细碎石混凝土，其标号应比基础混凝土的标号高一级。四、安装将风机置于基础上，在底座与基础之间插入垫铁，使底座得到均匀支撑并保证其水平，找好机身水平的同时，要在底座和基础之间留出灌浆间隙。先将地脚...
