优质碳素结构钢GB／T699—1999

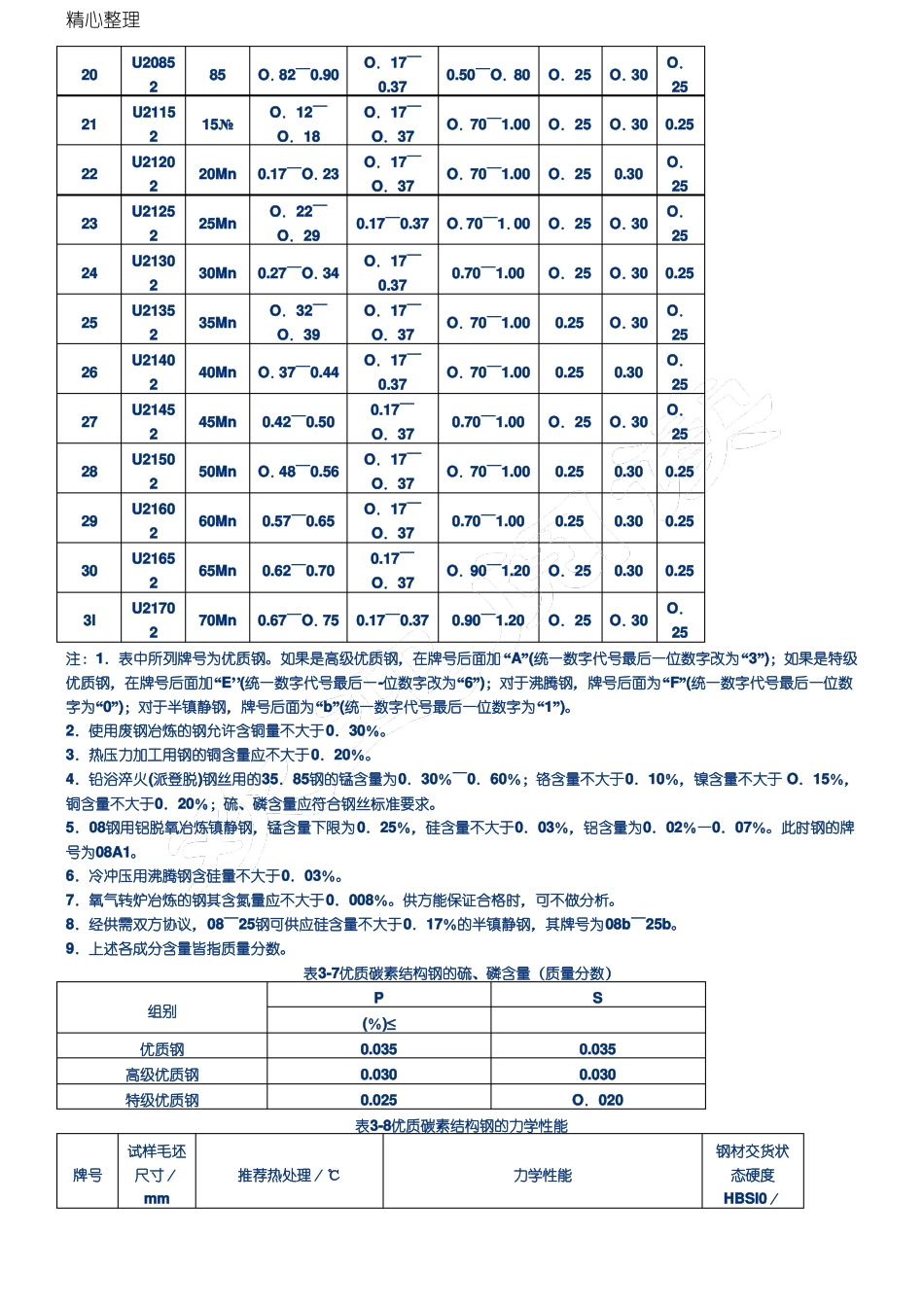

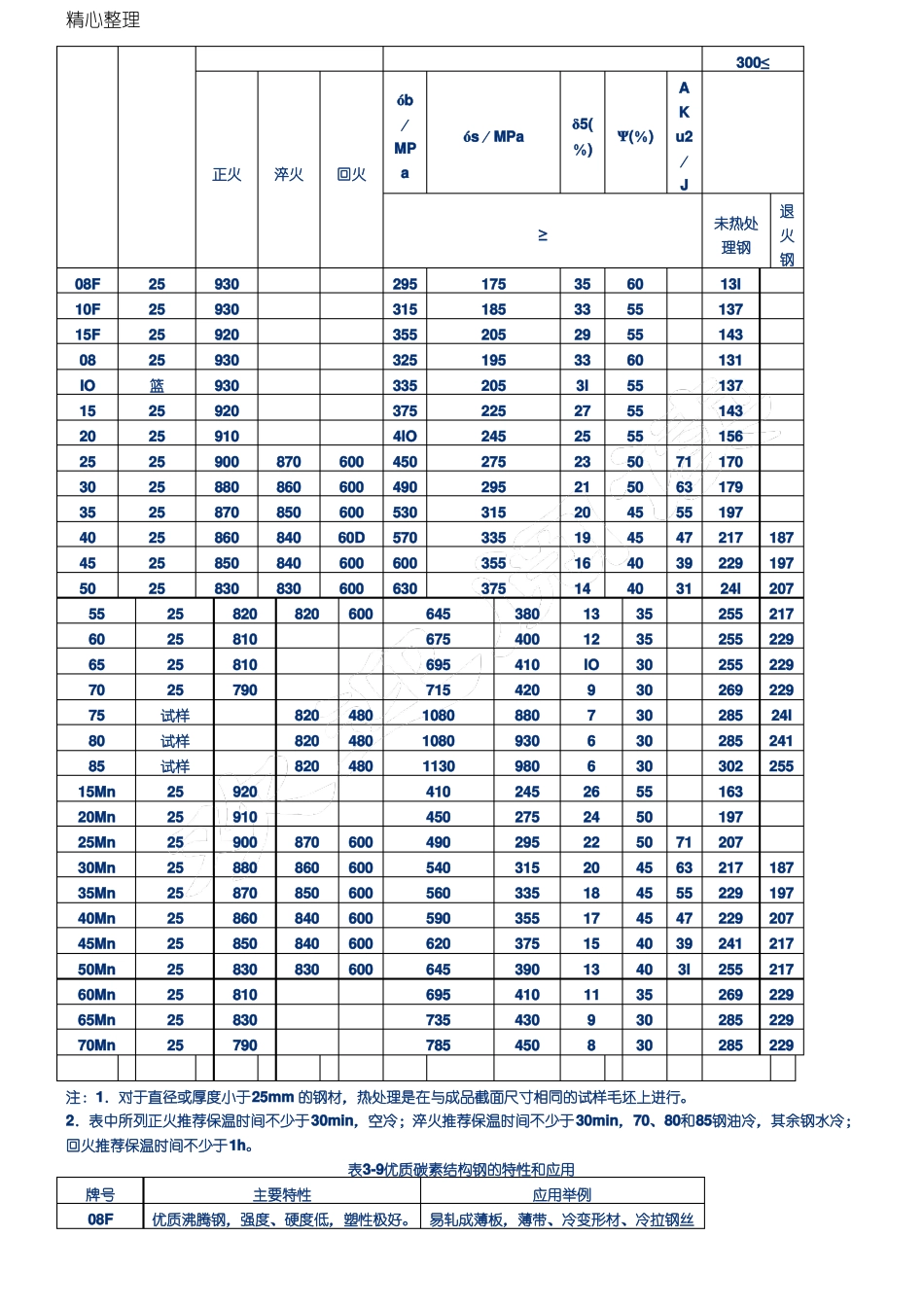

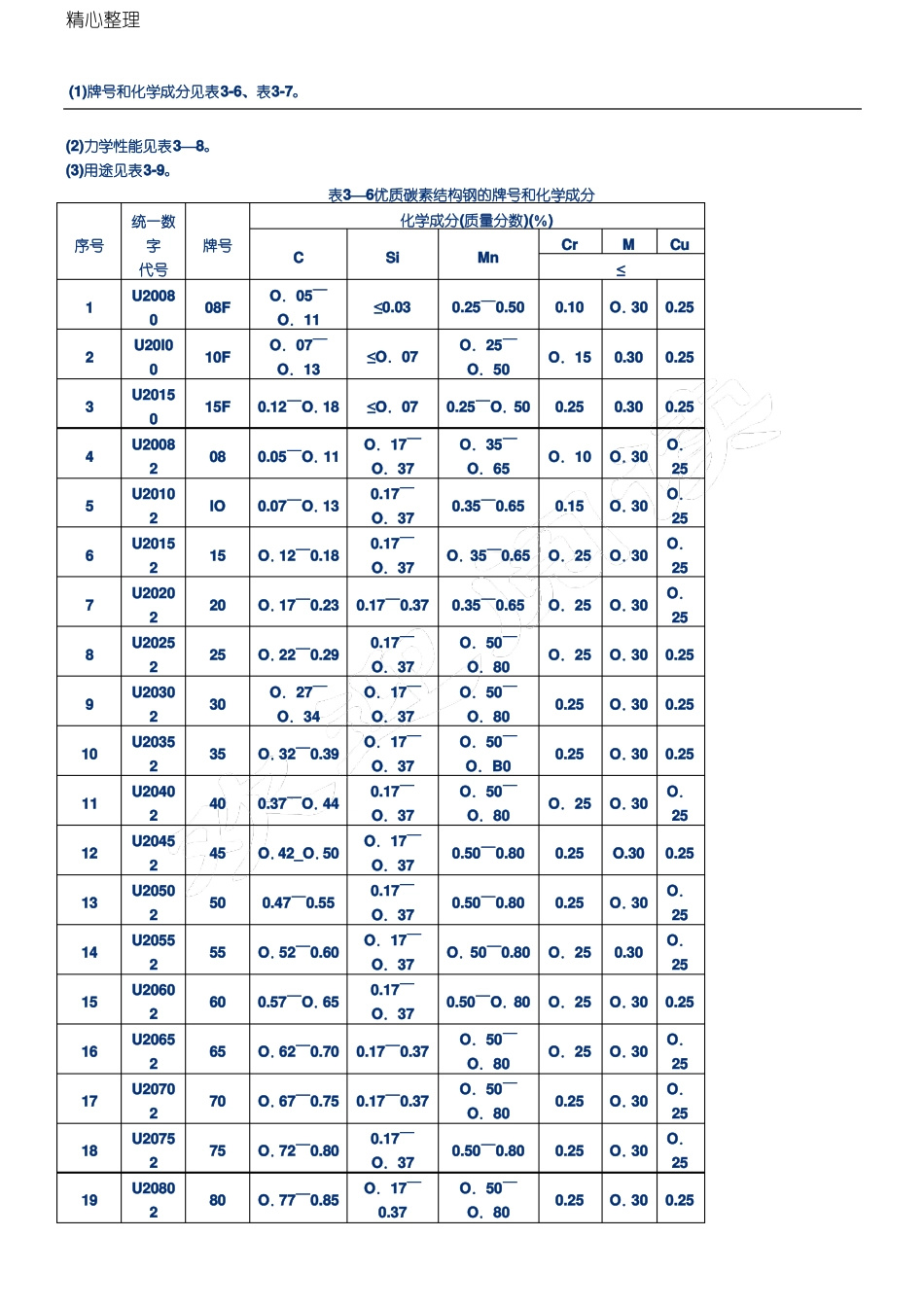

精心整理(1)牌号和化学成分见表3-6、表3-7。(2)力学性能见表3—8。(3)用途见表3-9。表3—6优质碳素结构钢的牌号和化学成分统一数序号字代号12345678910111213141516171819U20080U20l00U20150U20082U20102U20152U20202U20252U20302U20352U20402U20452U20502U20552U20602U20652U20702U20752U2080208F10F15F08lO1520253035404550556065707580牌号CO．05～O．11O．07～O．130.12～O．180.05～O．110.07～O．13O．12～0.18化学成分(质量分数)(％)Si≤0.03≤O．07≤O．07O．17～O．370.17～O．370.17～O．37Mn0.25～0.50O．25～O．500.25～O．50O．35～O．650.35～0.65CrM≤0.10O．150.25O．300.250.300.300.250.25O．25O．25O．25O．25CuO．10O．300.15O．30O．35～0.65O．25O．300.35～0.65O．50～O．80O．50～O．80O．50～O．B0O．50～O．800.50～0.800.50～0.80O．25O．30O．17～0.230.17～0.37O．22～0.29O．27～O．34O．32～0.390.37～O．44O．42_O．500.47～0.55O．52～0.600.57～O．650.17～O．37O．17～O．37O．17～O．370.17～O．37O．17～O．370.17～O．37O．17～O．370.17～O．37O．25O．300.250.250.25O．300.25O．300.25O．250.25O．25O．25O．25O．300.250.25O.30O．300.30O．50～0.80O．250.50～O．80O．25O．300.25O．50～O．80O．50～O．800.50～0.80O．50～O．80O．25O．300.250.250.25O．30O．30O．25O．25O．25O．62～0.700.17～0.37O．67～0.750.17～0.37O．72～0.80O．77～0.850.17～O．37O．17～0.37O．300.25精心整理20212223242526272829303lU20852U21152U21202U21252U21302U21352U21402U21452U21502U21602U21652U217028515№20Mn25Mn30Mn35Mn40Mn45Mn50Mn60Mn65Mn70MnO．82～0.90O．12～O．180.17～O．23O．22～O．290.27～O．34O．32～O．39O．37～0.440.42～0.50O．48～0.560.57～0.650.62～0.70O．17～0.37O．17～O．37O．17～O．370.50～O．80O．25O．30O．25O．70～1.00O．25O．300.25O．70～1.00O．250.30O．25O．250.17～0.37O．70～1．00O．25O．30O．17～0.37O．17～O．37O．17～0.370.17～O．37O．17～O．37O．17～O．370.17～O．370.70～1.00O．70～1.00O．70～1.000.70～1.00O．70～1.000.70～1.00O．25O．300.250.250.25O．300.30O．25O．25O．250.250.250.25O．25O．25O．300.250.250.300.300.30O．90～1.20O．250.90～1.200.67～O．750.17～0.37O．25O．30注：1．表中所列牌号为优质钢。如果是高级优质钢，在...
