低应变检测方案

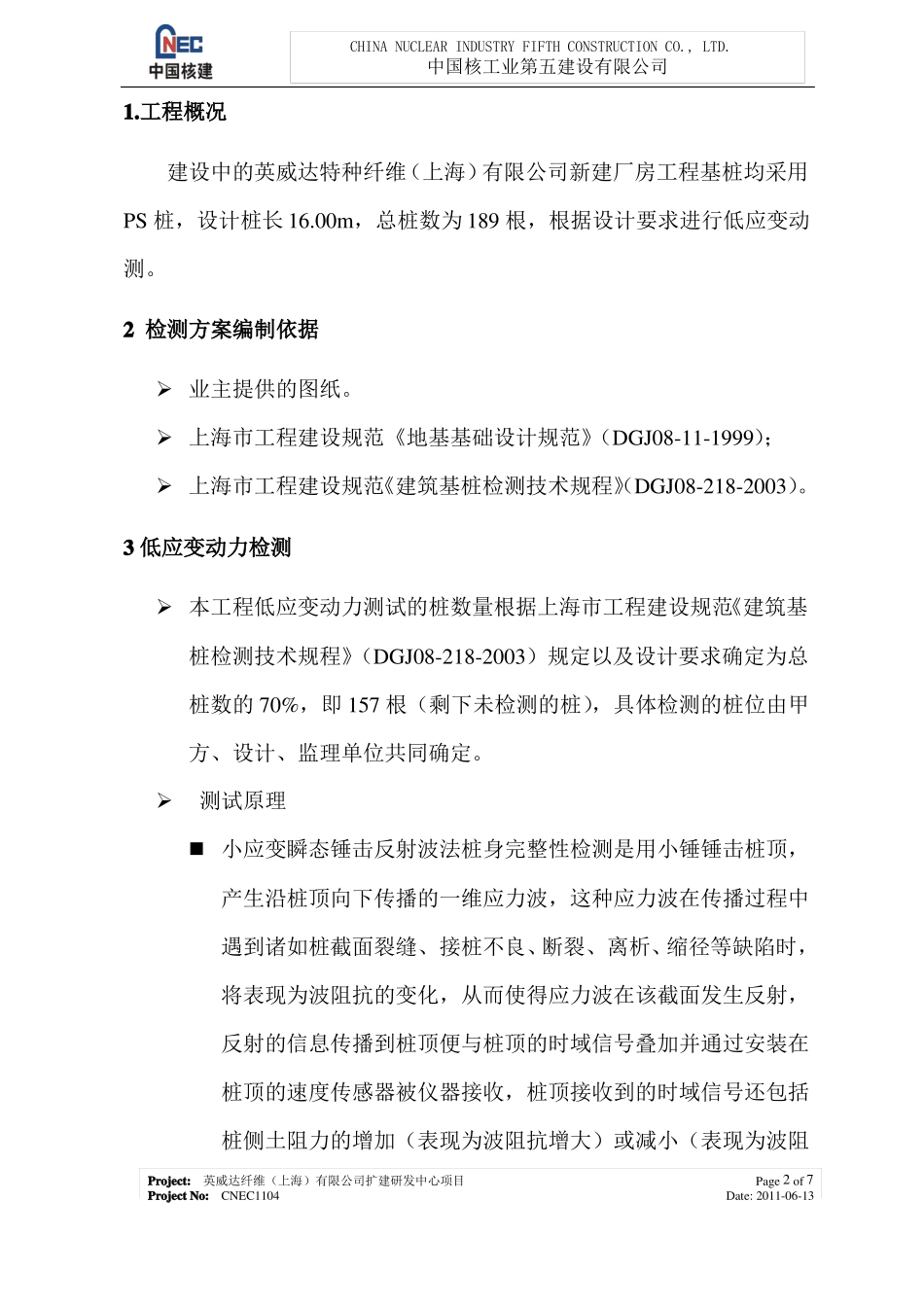

CHINA NUCLEAR INDUSTRY FIFTH CONSTRUCTION CO., LTD.中国核工业第五建设有限公司英威达纤维（上海）有限公司扩建研发中心项目基桩低 应 变 检 测 方 案审批：张勇编制：陆凯敏MS 编号：CNEC1104-MS-80-012Project:英威达纤维（上海）有限公司扩建研发中心项目Project No:CNEC1104Page 1 of 7Date: 2011-06-13CHINA NUCLEAR INDUSTRY FIFTH CONSTRUCTION CO., LTD.中国核工业第五建设有限公司1.工程概况建设中的英威达特种纤维（上海）有限公司新建厂房工程基桩均采用PS 桩，设计桩长 16.00m，总桩数为 189 根，根据设计要求进行低应变动测。2 检测方案编制依据 业主提供的图纸。 上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）； 上海市工程建设规范《建筑基桩检测技术规程》（DGJ08-218-2003）。3 低应变动力检测 本工程低应变动力测试的桩数量根据上海市工程建设规范《建筑基桩检测技术规程》（DGJ08-218-2003）规定以及设计要求确定为总桩数的 70%，即 157 根（剩下未检测的桩），具体检测的桩位由甲方、设计、监理单位共同确定。测试原理 小应变瞬态锤击反射波法桩身完整性检测是用小锤锤击桩顶，产生沿桩顶向下传播的一维应力波，这种应力波在传播过程中遇到诸如桩截面裂缝、接桩不良、断裂、离析、缩径等缺陷时，将表现为波阻抗的变化，从而使得应力波在该截面发生反射，反射的信息传播到桩顶便与桩顶的时域信号叠加并通过安装在桩顶的速度传感器被仪器接收，桩顶接收到的时域信号还包括桩侧土阻力的增加（表现为波阻抗增大）或减小（表现为波阻Project:英威达纤维（上海）有限公司扩建研发中心项目Project No:CNEC1104Page 2 of 7Date: 2011-06-13CHINA NUCLEAR INDUSTRY FIFTH CONSTRUCTION CO., LTD.中国核工业第五建设有限公司抗减小）而引起的叠加信息，因此可以根据时域曲线扫射信号的位置来判断桩缺陷的深度，根据反射信号的相位变化来判断缺陷的性质，根据反射信号的幅值用时域拟合曲线方法来确定桩缺陷的深度。 现场测试方法及技术 在现场测试过程中，先把传感器固定在桩顶某一平整处，传感器用专用电缆线与主机相连。用小锤锤击桩顶，反映桩土体系振动特性的实测曲线经 P.I.T 桩身完整性检测仪信号采集器主机采样后显示在其屏幕，由专业工程师针对实测曲线，运用滤波、指数放大、频谱分析等数据处理技术进行现场初步分析处理，并存储在信号采...
