倒计时计时器

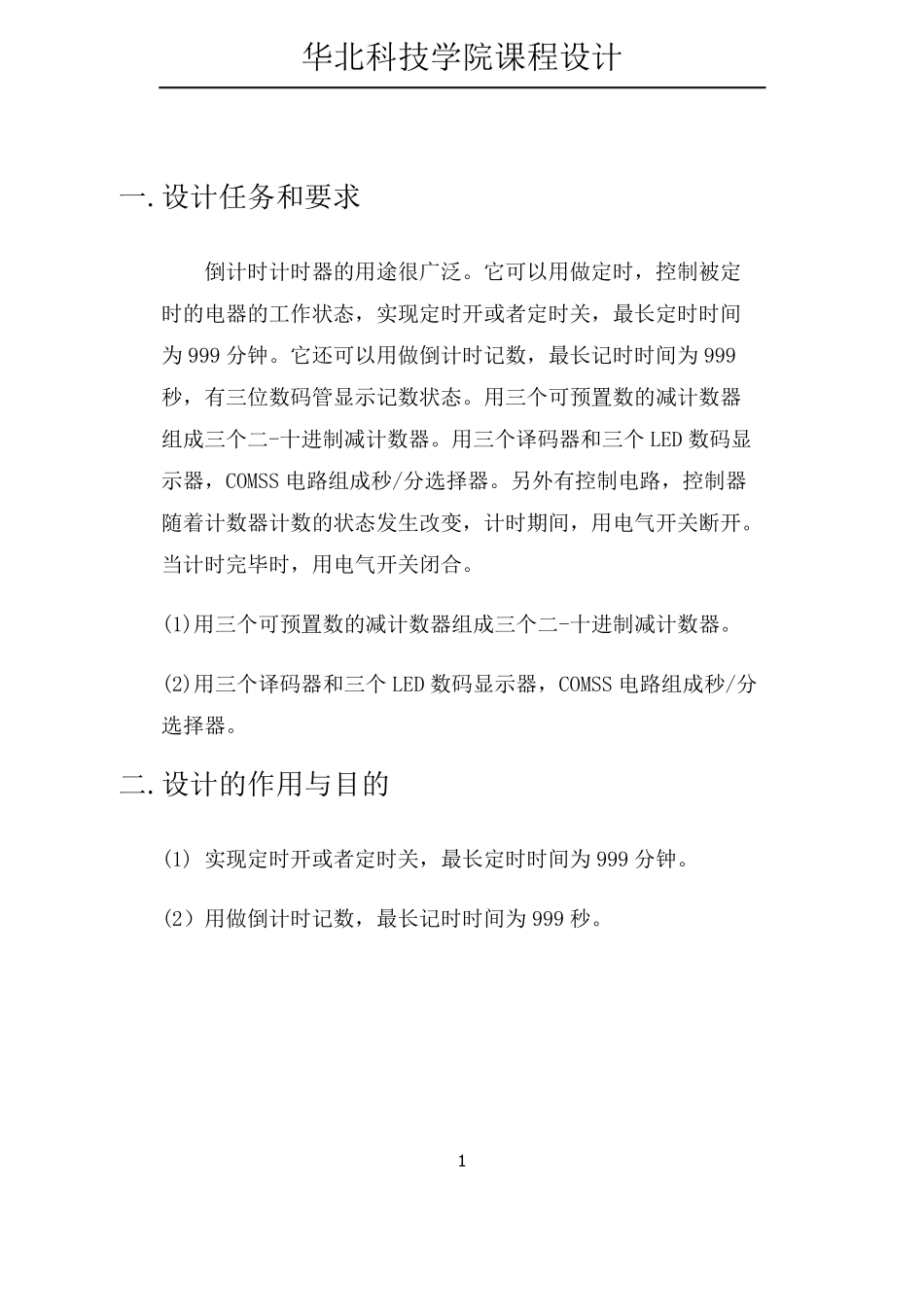

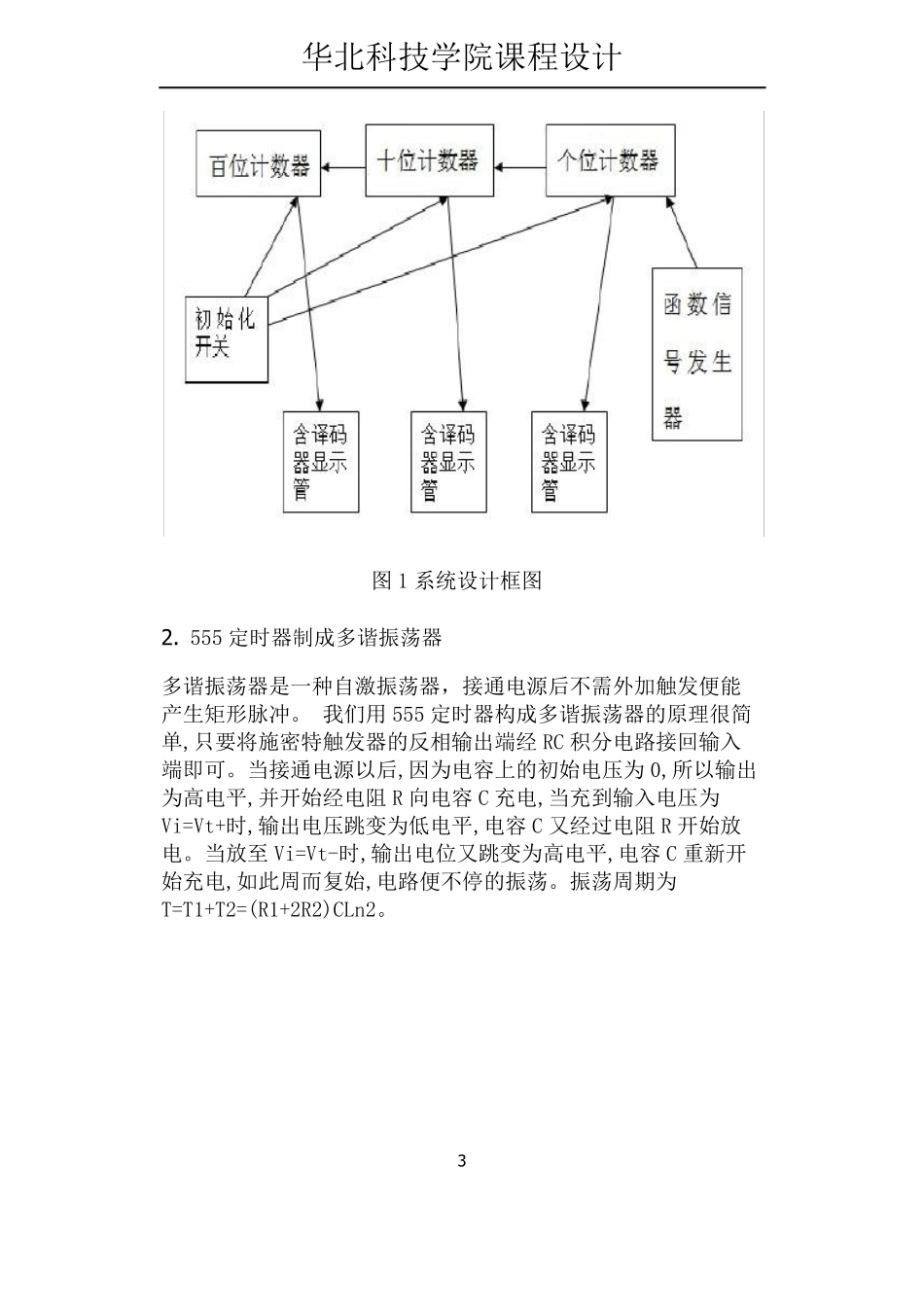

华北科技学院课程设计一.设计任务和要求倒计时计时器的用途很广泛。它可以用做定时，控制被定时的电器的工作状态，实现定时开或者定时关，最长定时时间为 999 分钟。它还可以用做倒计时记数，最长记时时间为 999秒，有三位数码管显示记数状态。用三个可预置数的减计数器组成三个二-十进制减计数器。用三个译码器和三个 LED 数码显示器，COMSS 电路组成秒/分选择器。另外有控制电路，控制器随着计数器计数的状态发生改变，计时期间，用电气开关断开。当计时完毕时，用电气开关闭合。(1)用三个可预置数的减计数器组成三个二-十进制减计数器。(2)用三个译码器和三个 LED 数码显示器，COMSS 电路组成秒/分选择器。二.设计的作用与目的(1) 实现定时开或者定时关，最长定时时间为 999 分钟。(2）用做倒计时记数，最长记时时间为 999 秒。1华北科技学院课程设计三.倒计时计时器的设计1.倒计时计时器系统概述用时钟脉冲发生器来产生频率为 1Hz 的脉冲，即输出周期为 1 秒的方波脉冲，将该方波脉冲信号送到计数器 74LS192 的CP 减计数脉冲端,再通过译码器 74LS48 把输入的 8421BCD 码经过内部作和电路“翻译”成七段（ a，b，c，d，e，f，g）输出，显示十进制数，或者将该方波脉冲信号送到减法计数器 CD40110的 CP 减计数脉冲端,通过计数器把 8421BCD 码经过内部作和电路“翻译”成七段（a，b，c，d，e，f，g）输出，显示十进制数，然后在适当的位置设置开关或控制电路即可实现计数器的直接清零，启动和暂停/连续、译码显示电路的显示。在74LS192 输入端设置 4 个开关，通过开关的高低电平状态从而实现 999 秒内任意时间的倒计时。在电路中加入停止器使其倒计时到 000 时停止计时并且蜂鸣器响。系统设计框图如图 12华北科技学院课程设计图 1 系统设计框图2. 555 定时器制成多谐振荡器多谐振荡器是一种自激振荡器，接通电源后不需外加触发便能产生矩形脉冲。 我们用 555 定时器构成多谐振荡器的原理很简单,只要将施密特触发器的反相输出端经 RC 积分电路接回输入端即可。当接通电源以后,因为电容上的初始电压为 0,所以输出为高电平,并开始经电阻 R 向电容 C 充电,当充到输入电压为Vi=Vt+时,输出电压跳变为低电平,电容 C 又经过电阻 R 开始放电。当放至 Vi=Vt-时,输出电位又跳变为高电平,电容 C 重新开始充电,如此周而复始,电路便不停的振荡。振荡周期为T=T1+T2=(R1+2R2)CLn2。3华北科技学院课程...
