光伏发电支架组件安装资料

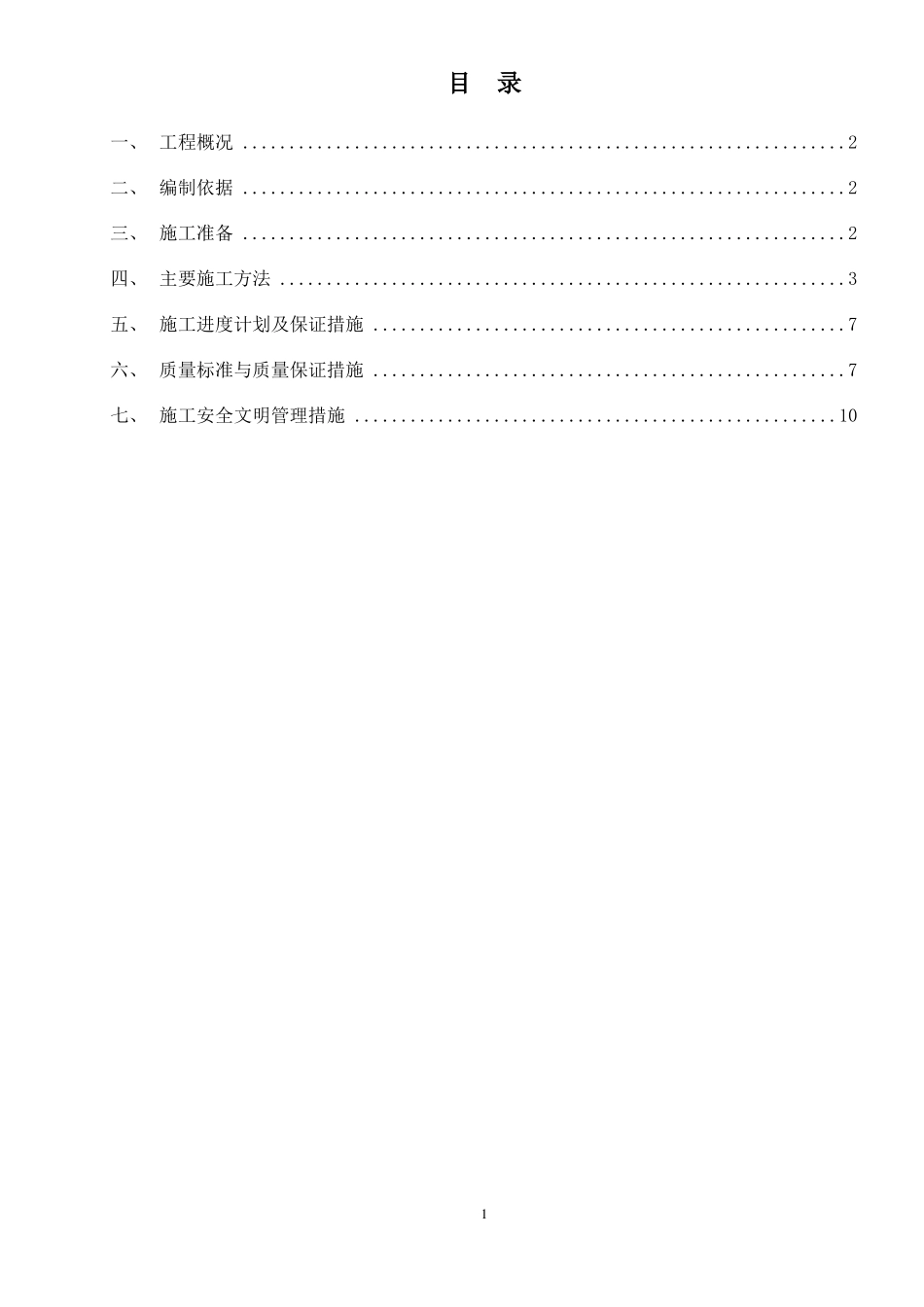

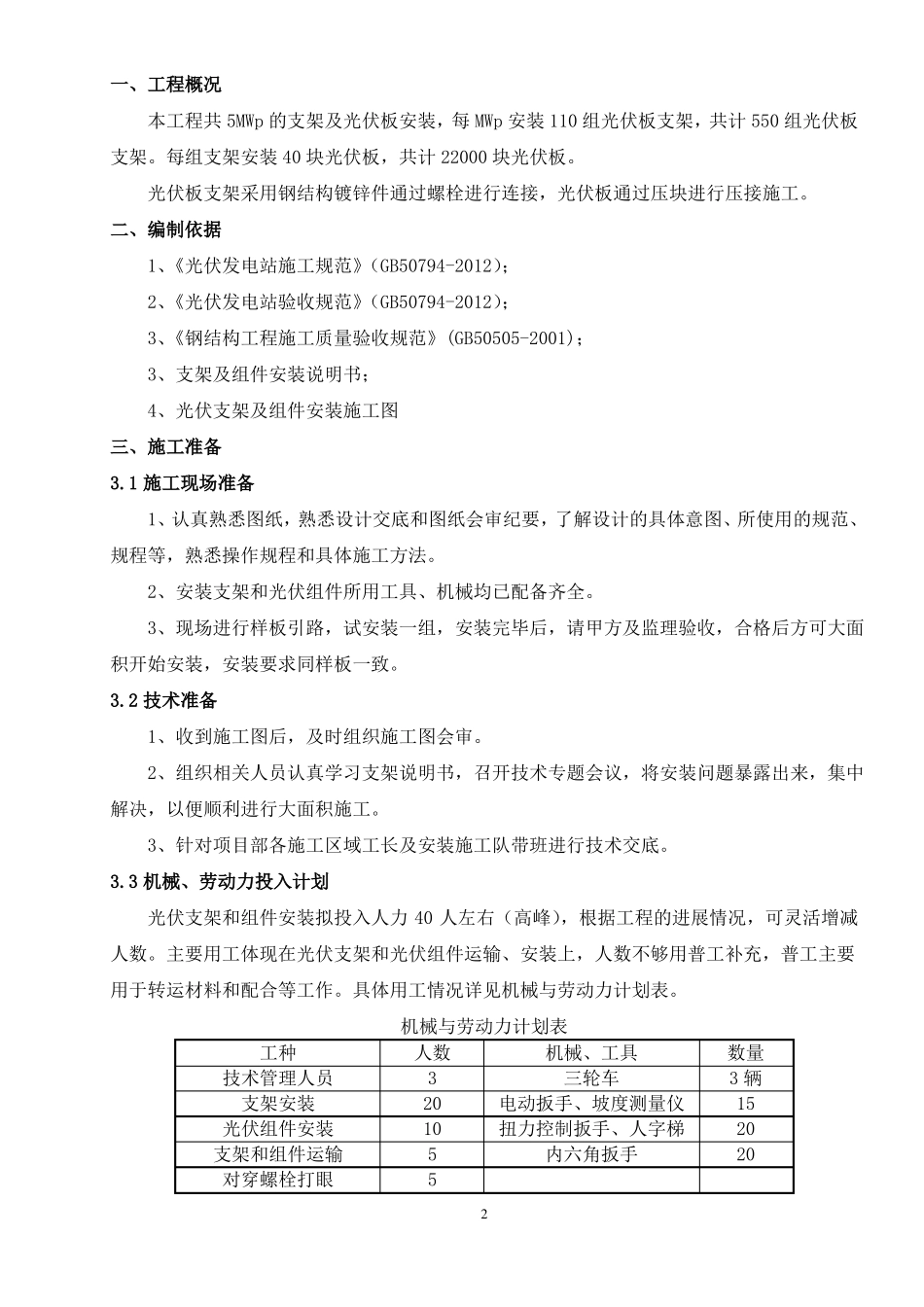

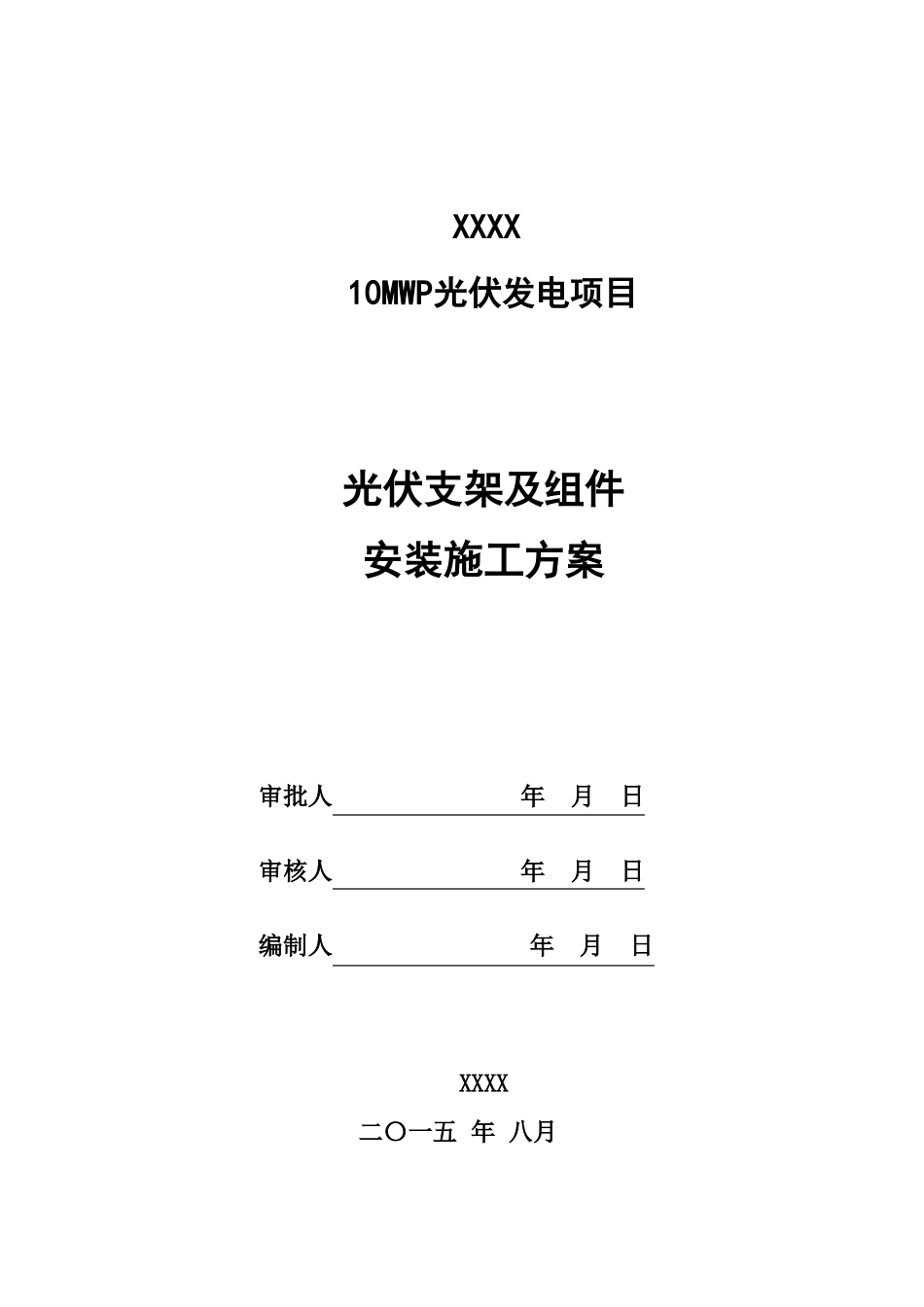

XXXX10MWP光伏发电项目光伏支架及组件安装施工方案审批人年月日审核人年月日编制人年月日XXXX二〇一五 年 八月目录一、 工程概况 .................................................................2二、 编制依据 .................................................................2三、 施工准备 .................................................................2四、 主要施工方法 .............................................................3五、 施工进度计划及保证措施 ...................................................7六、 质量标准与质量保证措施 ...................................................7七、 施工安全文明管理措施 ....................................................101一、工程概况本工程共 5MWp 的支架及光伏板安装，每 MWp 安装 110 组光伏板支架，共计 550 组光伏板支架。每组支架安装 40 块光伏板，共计 22000 块光伏板。光伏板支架采用钢结构镀锌件通过螺栓进行连接，光伏板通过压块进行压接施工。二、编制依据1、《光伏发电站施工规范》（GB50794-2012）；2、《光伏发电站验收规范》（GB50794-2012）；3、《钢结构工程施工质量验收规范》(GB50505-2001)；3、支架及组件安装说明书；4、光伏支架及组件安装施工图三、施工准备3.1 施工现场准备1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。2、安装支架和光伏组件所用工具、机械均已配备齐全。3、现场进行样板引路，试安装一组，安装完毕后，请甲方及监理验收，合格后方可大面积开始安装，安装要求同样板一致。3.2 技术准备1、收到施工图后，及时组织施工图会审。2、组织相关人员认真学习支架说明书，召开技术专题会议，将安装问题暴露出来，集中解决，以便顺利进行大面积施工。3、针对项目部各施工区域工长及安装施工队带班进行技术交底。3.3 机械、劳动力投入计划光伏支架和组件安装拟投入人力 40 人左右（高峰），根据工程的进展情况，可灵活增减人数。主要用工体现在光伏支架和光伏组件运输、安装上，人数不够用普工补充，普工主要用于转运材料和配合等工作。具体用工情况详见机械与劳动力计划表。工种技术管理人员支架安装光伏组件安装支架和组件运输对穿螺栓打眼机械与劳动力计划表人数机械、工具3三轮车20电动扳手、坡度测量...
