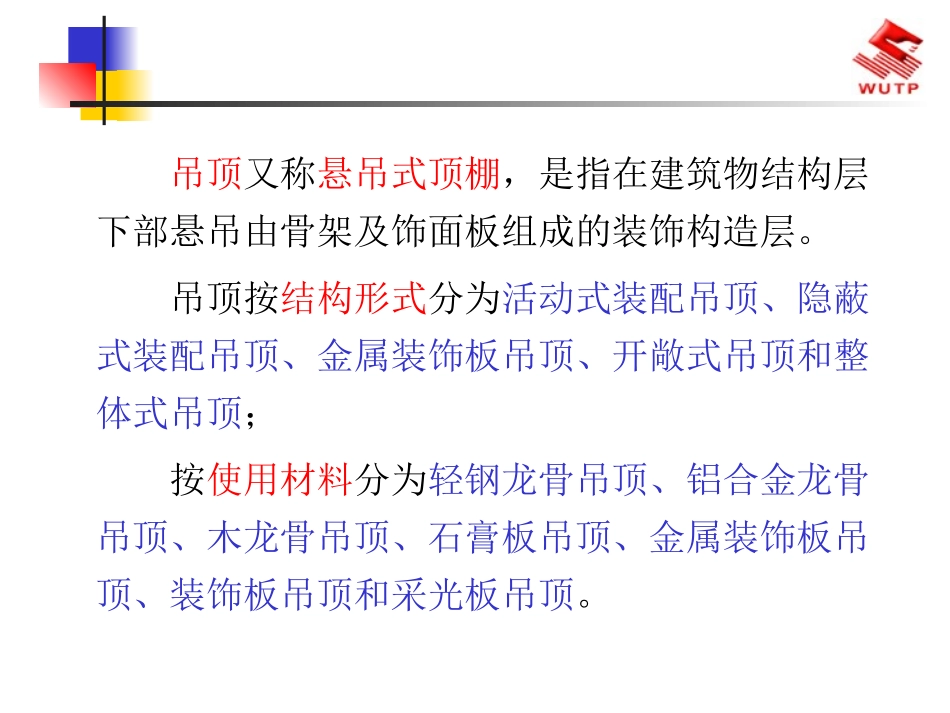

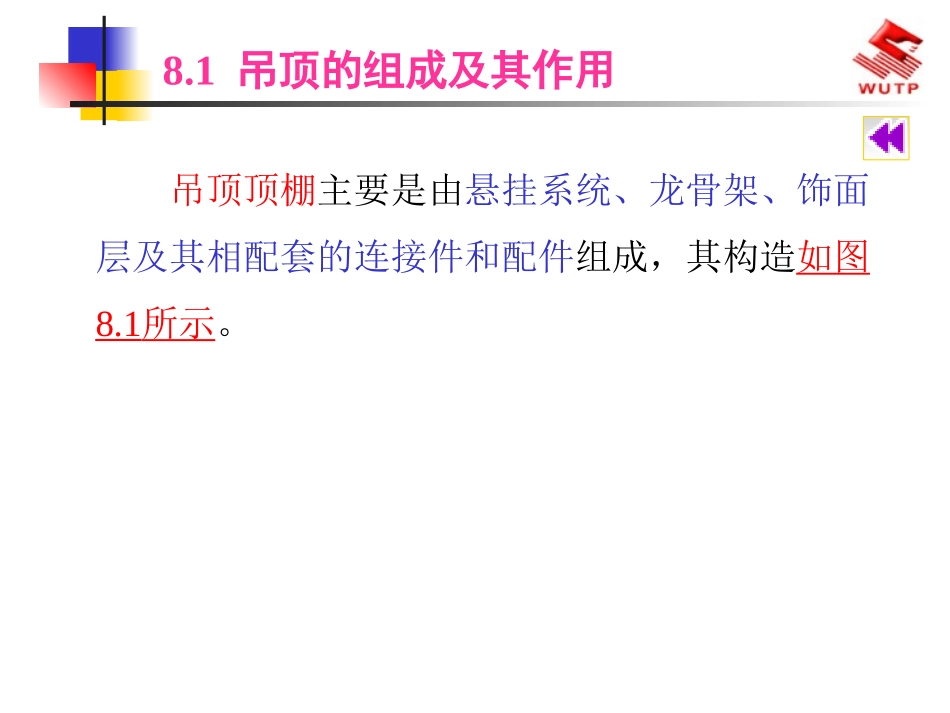

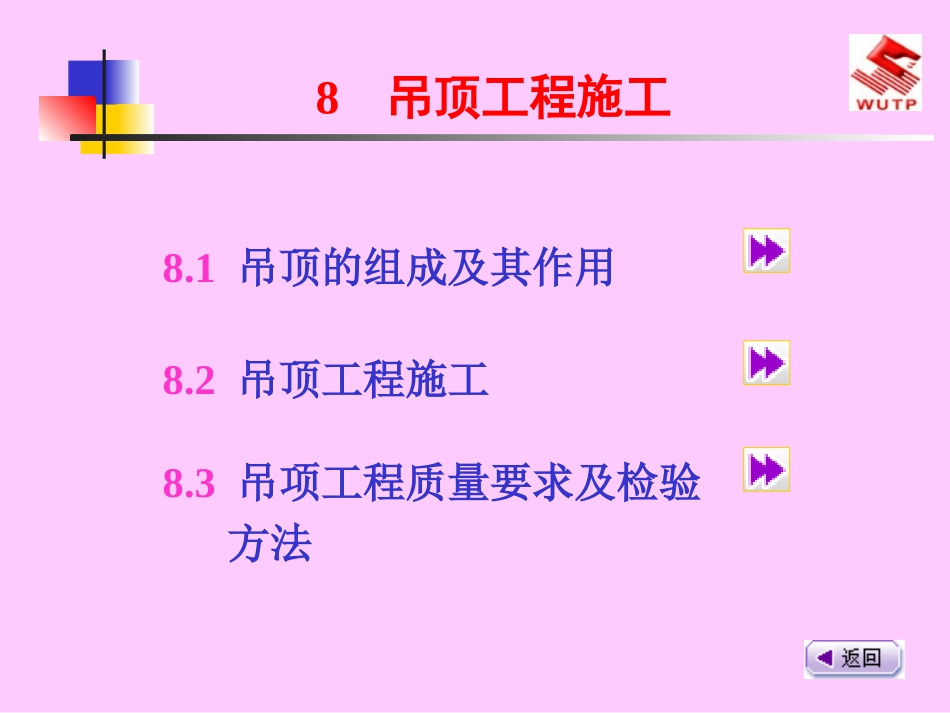

8吊顶工程施工8.1吊顶的组成及其作用8.2吊顶工程施工8.3吊项工程质量要求及检验方法吊顶又称悬吊式顶棚，是指在建筑物结构层下部悬吊由骨架及饰面板组成的装饰构造层。吊顶按结构形式分为活动式装配吊顶、隐蔽式装配吊顶、金属装饰板吊顶、开敞式吊顶和整体式吊顶；按使用材料分为轻钢龙骨吊顶、铝合金龙骨吊顶、木龙骨吊顶、石膏板吊顶、金属装饰板吊顶、装饰板吊顶和采光板吊顶。8.1吊顶的组成及其作用吊顶顶棚主要是由悬挂系统、龙骨架、饰面层及其相配套的连接件和配件组成，其构造如图8.1所示。图8.1吊顶装配示意图吊顶悬挂系统包括吊杆(吊筋)、龙骨吊挂件，通过它们将吊顶的自重及其附加荷载传递给建筑物结构层。吊顶悬挂系统的形式较多，可视吊顶荷载要求及龙骨种类而定，图8.2为吊顶龙骨悬挂结构形式示例，其与结构层的吊点固定方式通常分上人型吊顶吊点和不上人型吊顶吊点两类，如图8.3、图8.4所示。8.1.1吊顶悬挂系统及结构形式图8.2吊顶龙骨的悬挂结构形式示例1—开孔扁铁吊杆与木龙骨；2—开孔扁铁吊杆与T形龙骨；3—伸缩吊杆与U形龙骨；4—开孔扁铁吊杆与三角龙骨；5—伸缩吊杆与T形龙骨；6—扁铁吊杆与H形龙骨；7—圆钢吊杆悬挂金属龙骨图8.3上人型吊顶吊点图8.4不上人型吊顶吊点吊顶龙骨架由主龙骨、覆面次龙骨、横撑龙骨及相关组合件、固结材料等连接而成。吊顶造型骨架组合方式通常有双层龙骨构造和单层龙骨构造两种。主龙骨是起主干作用的龙骨，是吊顶龙骨体系中主要的受力构件。次龙骨的主要作用是固定饰面板，为龙骨体系中的构造龙骨。常用的吊顶龙骨分为木龙骨和轻金属龙骨两大类。8.1.2吊顶龙骨架吊顶木龙骨架是由木制大、小龙骨拼装而成的吊顶造型骨架。当吊顶为单层龙骨时不设大龙骨，而用小龙骨组成方格骨架，用吊挂杆直接吊在结构层下部。木龙骨架组装如图8.5所示。8.1.2.1吊顶木龙骨架图8.5木龙骨组装示意吊顶轻金属龙骨，是以镀锌钢带、铝带、铝合金型材、薄壁冷轧退火卷带为原料，经冷弯或冲压工艺加工而成的顶棚吊顶的骨架支承材料。其突出的优点是自重轻、刚度大、耐火性能好。吊顶轻金属龙骨通常分为轻钢龙骨和铝合金龙骨两类。8.1.2.2吊顶轻金属龙骨架轻钢龙骨的断面形状可分为U形、C形、Y形、L形等，分别作为主龙骨、覆面龙骨、边龙骨配套使用。其常用规格型号有U60、U50、U38等系列，在施工中轻钢龙骨应做防锈处理。铝合金龙骨的断面形状多为T形、L形，分别作为覆面龙骨、边龙骨配套使用。(1)吊顶轻钢龙骨架吊顶轻钢龙骨架作为吊顶造型骨架，由大龙骨(主龙骨、承载龙骨)、覆面次龙骨(中龙骨)、横撑龙骨及其相应的连接件组装而成，如图8.6所示。根据吊顶承受荷载的要求，吊顶主龙骨可按表8.1选用。(2)吊顶铝合金龙骨架吊顶铝合金龙骨架，根据吊顶使用荷载要求不同，有以下两种组装方式：①由L形、T形铝合金龙骨组装的轻型吊顶龙骨架，此种骨架承载力有限，不能上人，如图8.7所示。②由U形轻钢龙骨作主龙骨(承载龙骨)与L、T形铝合金龙骨组装的可承受附加荷载的吊顶龙骨架，如图8.8所示。图8.6U形系列轻钢龙骨吊顶装配示意表8.1吊顶荷载与轻钢吊顶主龙骨的关系表吊顶荷载承载龙骨规格吊顶自重+80kg附加荷载U60以上系列吊顶自重+50kg附加荷载U50以上系列吊顶自重U38图8.7LT形装配式铝合金龙骨吊顶轻便安装示意图8.8以U形轻钢龙骨为承载龙骨的LT形铝合金龙骨吊顶装配示意图吊顶饰面层即为固定于吊顶龙骨架下部的罩面板材层。罩面板材品种很多，常用的有胶合板、纸面石膏板、装饰石膏板、钙塑饰面板、金属装饰面板（铝合金板、不锈钢板、彩色镀锌钢板等）、玻璃及PVC饰面板等。饰面板与龙骨架底部可采用钉接或胶粘、搁置、扣挂等方式连接。8.1.3吊顶饰面层8.2吊顶工程施工木龙骨吊顶是以木质龙骨为基本骨架，配以胶合板、纤维板或其他人造板作为罩面板材组合而成的吊顶体系，其加工方便，造型能力强，但不适用于大面积吊顶。8.2.1木龙骨吊顶施工（1）施工材料①木料：木质龙骨材料应为烘干、无扭曲、无劈裂、不易变形、材质较轻的树种，以红松、白松为宜。②罩面板材：胶合板、纤维板、纸面石膏板等按设计选用。③固结材...
