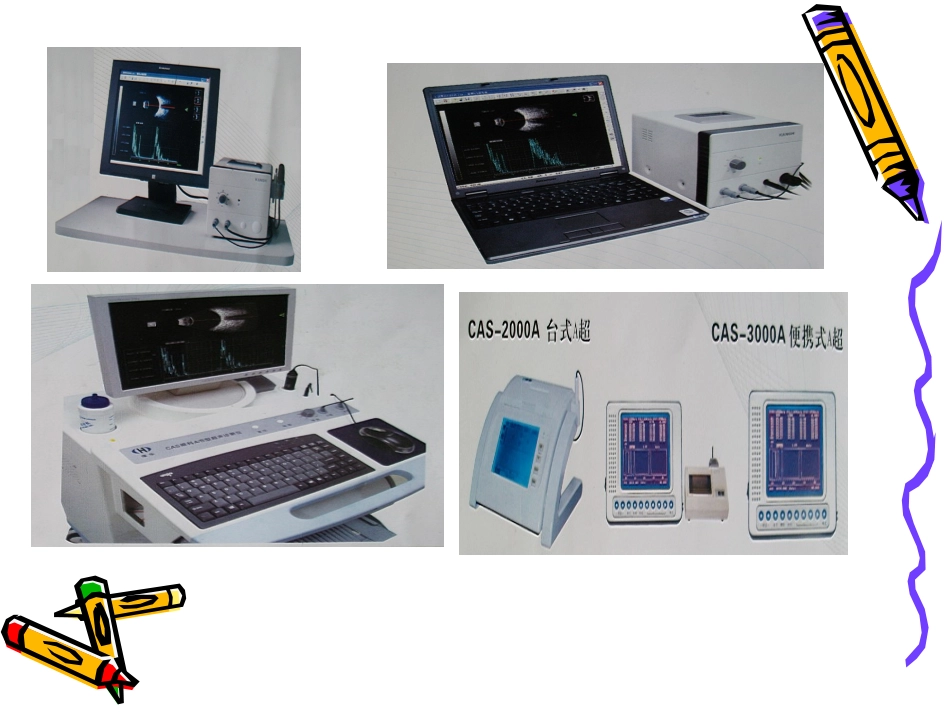

眼科眼科ABAB超诊断仪学习超诊断仪学习眼科眼科ABAB超诊断仪学习超诊断仪学习重庆康华瑞明科技有限公司重庆康华瑞明科技有限公司目录1.认识超声2.超声诊断仪的分类3.A/B超原理及应用4.A/B超系列产品、硬件结构及工作环境5.A超的使用6.B超的使用7.B超检查常见病例8.A/B超常见故障1.1超声波的定义波动有机械波和电磁波两大类。物体进行往复通过平衡位置的运动称为机械振动。这些振动在介质中传播形成的波是机械波。频率高于20kHz的机械波则称为超声波。它比声波的频率高、波长短，而且人耳听不到1.2超声特性超声在不同介质中的传播速度不同，而且在同一介质中，速度随温度等因素的改变而不同超声在穿透不同介质的交界面处会发生反射和折射超声的频率•眼科所用超声频率为10MHZ超声诊断仪的分类按传送人体信息分类B型超声诊断仪多普勒诊断仪彩超按临床用途分类心脏机腹部机眼科多用途机按仪器档次分类普及型中档机高档机3.1A超原理及应用反射波1与反射波2到达接收器的时间差记为T，超声在介质2中的传播速率记为V，介质2的厚度记为L，则：L=V*T/23.1A超原理及应用通过超声穿过前房，晶体，玻璃体等不同距离反射回来的时间以及超声在不同介质中的传播速度，分别计算出每段的长度。3.1A超原理及应用用A超可以测量前房、晶状体、玻璃体以及整个眼轴长度,以检查眼球部分病变3.2B超原理及应用超声束以53°进行机械扇形扫描，根据反射信号的强弱和时间，模拟扫描面上的物质结构，从而检查眼内结构3.2B超原理及应用3.2B超原理及应用B超可以检查晶状体后囊、玻璃体、视网膜、视神经等结构借助水囊等可以检查眼前节结构4.1公司系列产品CAS-2000BCAS-2000E分体式便携式4.1公司系列产品CAS-2000C一体式4.1公司系列产品4.2A/B超硬件结构4.2A/B超硬件结构4.2A/B超硬件结构4.3A/B超工作环境温度：-5℃-40℃相对湿度：≤80％大气压力范围：700hPa-1060hPa使用范围了无其他大型设备干扰超声工作连接地线地线连接方法：a一端接仪器，一端深埋于2米深的地下b一端接仪器，一端捆绑在刮去绝缘层的通水水管上地线的检查•一只手握住地线的金属头，另外一只手去触碰接地柱。如果有麻麻的感觉，则说明地线连接良好。•用地线的金属头触碰接地柱，如果有火花冒出，则说明地线连接良好。5.1A超测量过程打开AB超打开软件输入信息病人情况角膜表面麻醉A超探头酒精消毒测量筛选分析保存计算软件设置踩一下脚踏开关，开始采集数据（可连续采集多组数据），采集完后，再踩一下脚踏停止采集5.2A超测量模式的选择在做A超检查前，一定要选好模式模式的选择影响着检查结果5.3A超检查的注意事项1.仪器必须保证有良好、单独的接地。2.检查前应将A超探头进行消毒。3.检测时应保证附近没有较强的电场、磁场或其它干扰源存在，否则将影响检测结果。4.测试前注意使病人角膜进行表面麻醉。5.受检病人必须平躺，测试时病人眼固定垂直向上看，测试手法不偏不压，否则会使测量不准确。6.检测之后叮嘱病人不要揉眼睛。5.4增益的调节A超测量时所需增益的大小。增益的调节是为了更好的观察到眼球的情况，由于A超是单束超声检查眼轴长度，故调节增益时一般使用80-90，另外不同的人对于所需的A超增益不一样。对于正常人而言，进行测量时，增益旋钮调至较低也能够非常迅速的标定；而有的病人需要调至较大增益旋钮5.5超声在不同介质中的传播速度正常晶体：1641m/s前房：1532m/s玻璃体：1532m/s轻微白内障：1650m/s稠密白内障：1660m/sPMMA（聚丙烯酸晶体）：2760m/sSilicome（硅晶体）：1049m/sAcrylic（丙烯酸晶体）：2120m/s5.6自动标定的原理超声在前房和晶状体、晶状体和玻璃体交界处会发生很强的反射。而正常人眼的前房、晶状体、玻璃体有一定的范围。软件根据这个正常范围来寻找前房、晶状体和玻璃体的反射波，从而实现自动标定自动标定前，我们需要选择好A超模式。如，我们要测量无晶体眼的眼轴，就不能选择正常眼的模式，否则无法标定或测量结果有误5.7手动标定手动标定原理：晶体，玻璃体混浊时，会产生很强的回声，出现很多波，系统自动标定可能会将这些混浊部当成晶体前囊或者晶体后囊作了标定，这时就需要我们进行手动进行修改...
