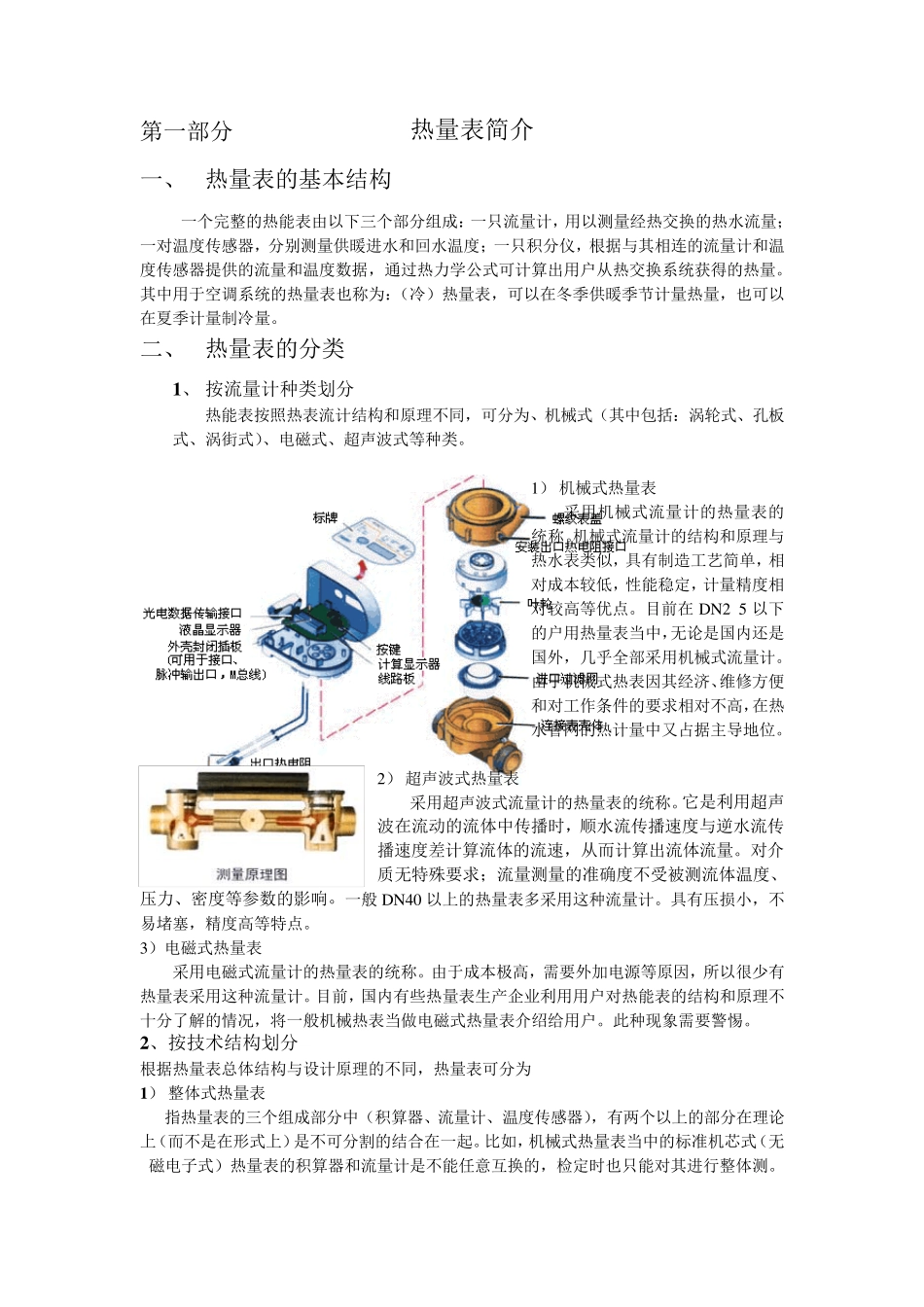

第一部分 热量表简介 一、 热量表的基本结构 一个完整的热能表由以下三个部分组成：一只流量计，用以测量经热交换的热水流量；一对温度传感器，分别测量供暖进水和回水温度；一只积分仪，根据与其相连的流量计和温度传感器提供的流量和温度数据，通过热力学公式可计算出用户从热交换系统获得的热量。其中用于空调系统的热量表也称为：（冷）热量表，可以在冬季供暖季节计量热量，也可以在夏季计量制冷量。 二、 热量表的分类 1 、 按流量计种类划分 热能表按照热表流计结构和原理不同，可分为、机械式（其中包括：涡轮式、孔板式、涡街式）、电磁式、超声波式等种类。 1） 机械式热量表 采用机械式流量计的热量表的统称。机械式流量计的结构和原理与热水表类似，具有制造工艺简单，相对成本较低，性能稳定，计量精度相对较高等优点。目前在 D N 2 5 以下的户用热量表当中，无论是国内还是国外，几乎全部采用机械式流量计。 由于机械式热表因其经济、维修方便和对工作条件的要求相对不高，在热水管网的热计量中又占 据主 导 地 位 。 2） 超声波式热量表 采用超声波式流量计的热量表的统称。它 是利 用超声波在流动 的流体 中传播 时 ，顺 水流传播 速 度与逆 水流传 播 速 度差 计算流体 的流速 ，从而 计算出流体 流量。对介质 无特 殊 要求；流量测量的准 确 度不受 被 测流体 温度、压 力、密 度等参 数的影 响 。一般 D N 40 以上 的热量表多 采用这 种流量计。具有压 损 小 ，不易 堵 塞 ，精度高等特 点。 3）电磁式热量表 采用电磁式流量计的热量表的统称。由于成本极 高，需 要外加 电源 等原因，所 以很 少 有热量表采用这 种流量计。目前，国内有些 热量表生 产 企 业 利 用用户对热能表的结构和原理不十 分了 解 的情 况 ，将 一般 机械热表当做 电磁式热量表介绍 给 用户。此 种现 象 需 要警 惕 。 2 、按技 术 结构划分 根据热量表总 体 结构与设 计原理的不同，热量表可分为 1 ） 整体 式热量表 指 热量表的三个组成部分中（积算器、流量计、温度传感器），有两 个以上 的部分在理论上 （而 不是在形 式上 ）是不可分割 的结合 在一起 。比 如 ，机械式热量表当中的标 准 机芯 式（无磁电子 式）热量表的积算器和流量计是不能任 意 互 换的，检 定时 也只能对其进行 整体 测。 2 ...
