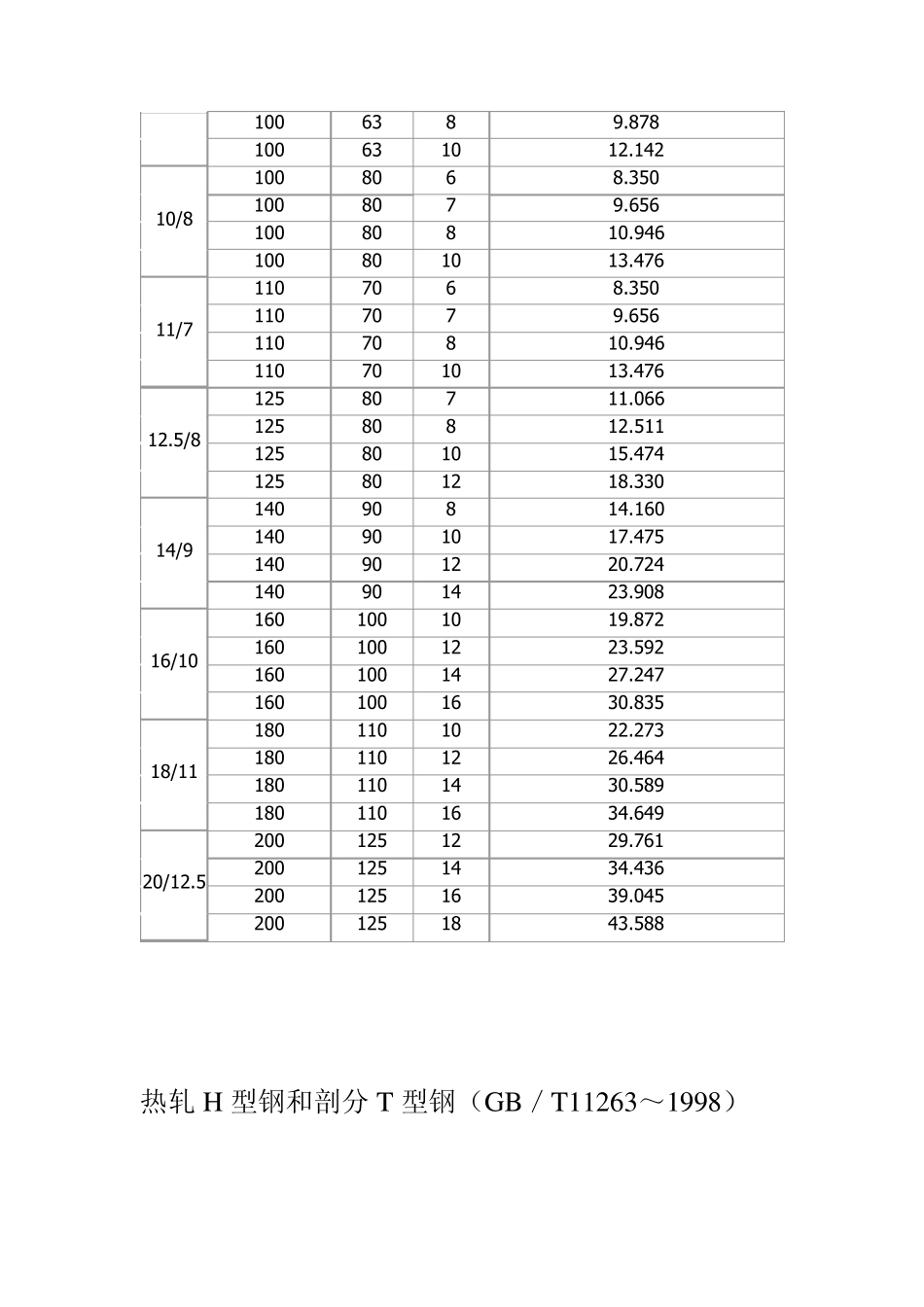

热轧不等边角钢理论重量表（不等边角钢的理论重量） 型号 尺寸（m m ） 理论重量（kg/m ） 长边宽 短边宽 边厚 2.5/16 25 25 16 16 3 4 0.912 1.176 3.2/2 32 20 3 1.171 32 20 4 1.522 4/2.5 40 25 3 1.484 40 25 4 1.936 4.5/2.8 45 28 3 1.687 45 28 4 2.203 5/3.2 50 32 3 1.908 50 32 4 2.494 5.6/3.6 56 36 3 2.153 56 36 4 2.818 56 36 5 3.466 6.3/4 63 40 4 3.185 63 40 5 3.920 63 40 6 4.638 63 40 7 5.339 7/4.5 70 45 4 3.570 70 45 5 4.403 70 45 6 5.218 70 45 7 6.011 7.5/5 75 50 5 4.808 75 50 6 5.699 75 50 8 7.431 75 50 10 9.098 8/5 80 50 5 5.005 80 50 6 5.935 80 50 7 6.848 80 50 8 7.745 9/5.6 90 56 5 5.661 90 56 6 6.717 90 56 7 7.756 90 56 8 8.779 10/6.3 100 63 6 7.550 100 63 7 8.722 100 63 8 9.878 100 63 10 12.142 10/8 100 80 6 8.350 100 80 7 9.656 100 80 8 10.946 100 80 10 13.476 11/7 110 70 6 8.350 110 70 7 9.656 110 70 8 10.946 110 70 10 13.476 12.5/8 125 80 7 11.066 125 80 8 12.511 125 80 10 15.474 125 80 12 18.330 14/9 140 90 8 14.160 140 90 10 17.475 140 90 12 20.724 140 90 14 23.908 16/10 160 100 10 19.872 160 100 12 23.592 160 100 14 27.247 160 100 16 30.835 18/11 180 110 10 22.273 180 110 12 26.464 180 110 14 30.589 180 110 16 34.649 20/12.5 200 125 12 29.761 200 125 14 34.436 200 125 16 39.045 200 125 18 43.588 热轧H 型钢和剖分 T型钢（GB／T11263～1998） 表4～33 热轧H 型钢和剖分T型钢的分类和代号 类 别 分类名称 代 号 1．H 型钢 (1)宽翼缘H 型钢 HW (2)中翼缘H 型钢 HM (3)窄翼缘H 型钢 HN 2．H 型钢桩 HP 3．剖分T 型钢 (1)宽翼缘剖分T 型钢 TW (2)中翼缘剖分T 型钢 TM (3)窄翼缘剖分T 型钢 TN 表4-34 宽、中、窄翼缘H 型钢的尺寸规格 H—高度 B—宽度 t1—腹板厚度 t2—翼缘厚度 r—圆角半径 类别 型号(高度×宽度) 截面尺寸／nma 截面 面积 ／cm² 理论 质量 ／(kg／m...
