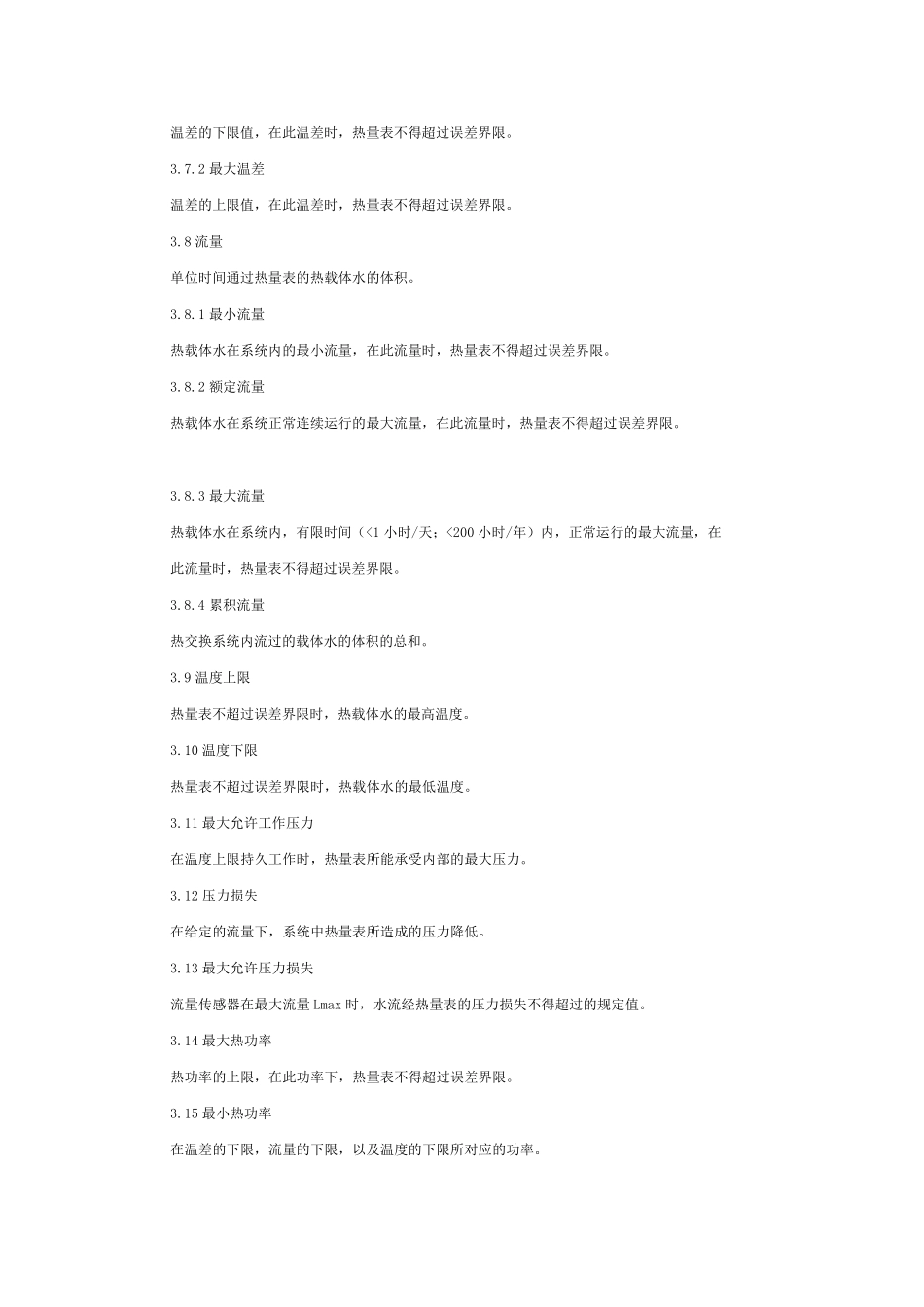

热量表技术标准和产品检验方法 1．范围 本标准规定了热量表的热量计量原理与主要参数、技术要求、试验方法、检验规则和 包装与贮存条件。本标准适用于测量计算流动介质为水，温度为2～160℃，压力不大于 2.5MPa 的热量表。 2．引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。 BSEN1434 1997 国际法定计量组织的75 号国际建议（OLMLR75） GB/T 778.3—1996 冷水表第 3 部分：试验方法和试验设备 JB/T 8802—1998 热水表行业规范 GB/T9329—1999 仪器仪表运输、贮存基本环境条件及试验方法 3．术语 3.1 热量表 用于测量显示水流过热交换系统所释放或吸收的热量的仪器。 3.2 整体热量表 由流量传感器、计算仪、配对温度传感器等部件所组成不可分离的热量表。 3.3 流量传感器 安装在热交换系统中，用于采集水的流量并发出流量信号的部件。 3.4 温度传感器 安装在热交换系统中，用于采集热交换系统入口和出口水的温度并发出温度信号的部件。 3.5 计算仪 接收来自流量传感器和温度传感器对的信号，进行热量计算存储和显示系统所交换的热量值的部件。 3.6 配对温度传感器 在同一个热量表上，分别用来测量热交换系统的入口和出口温度的两支温度传感器。 3.7 温差 在热交换系统内的热载体水的入口温度和出口温度的差值. 3.7.1 最小温差 温差的下限值，在此温差时，热量表不得超过误差界限。 3.7.2 最大温差 温差的上限值，在此温差时，热量表不得超过误差界限。 3.8 流量 单位时间通过热量表的热载体水的体积。 3.8.1 最小流量 热载体水在系统内的最小流量，在此流量时，热量表不得超过误差界限。 3.8.2 额定流量 热载体水在系统正常连续运行的最大流量，在此流量时，热量表不得超过误差界限。 3.8.3 最大流量 热载体水在系统内，有限时间（<1 小时/天；<200 小时/年）内，正常运行的最大流量，在此流量时，热量表不得超过误差界限。 3.8.4 累积流量 热交换系统内流过的载体水的体积的总和。 3.9 温度上限 热量表不超过误差界限时，热载体水的最高温度。 3.10 温度下限 热量表不超过误差界限时，热载体水的最低温度。 3.11 最大允许工作压力 在温度上限持久工作时，热量表所能承受内部的最大压力。 3.12 压力损失 在给定的流量下，系统中热量表所造成的压力降低。 3.13 最大允许压力损失 流量传感器在最大流量Lmax 时，水流经热量表的压力损失...
