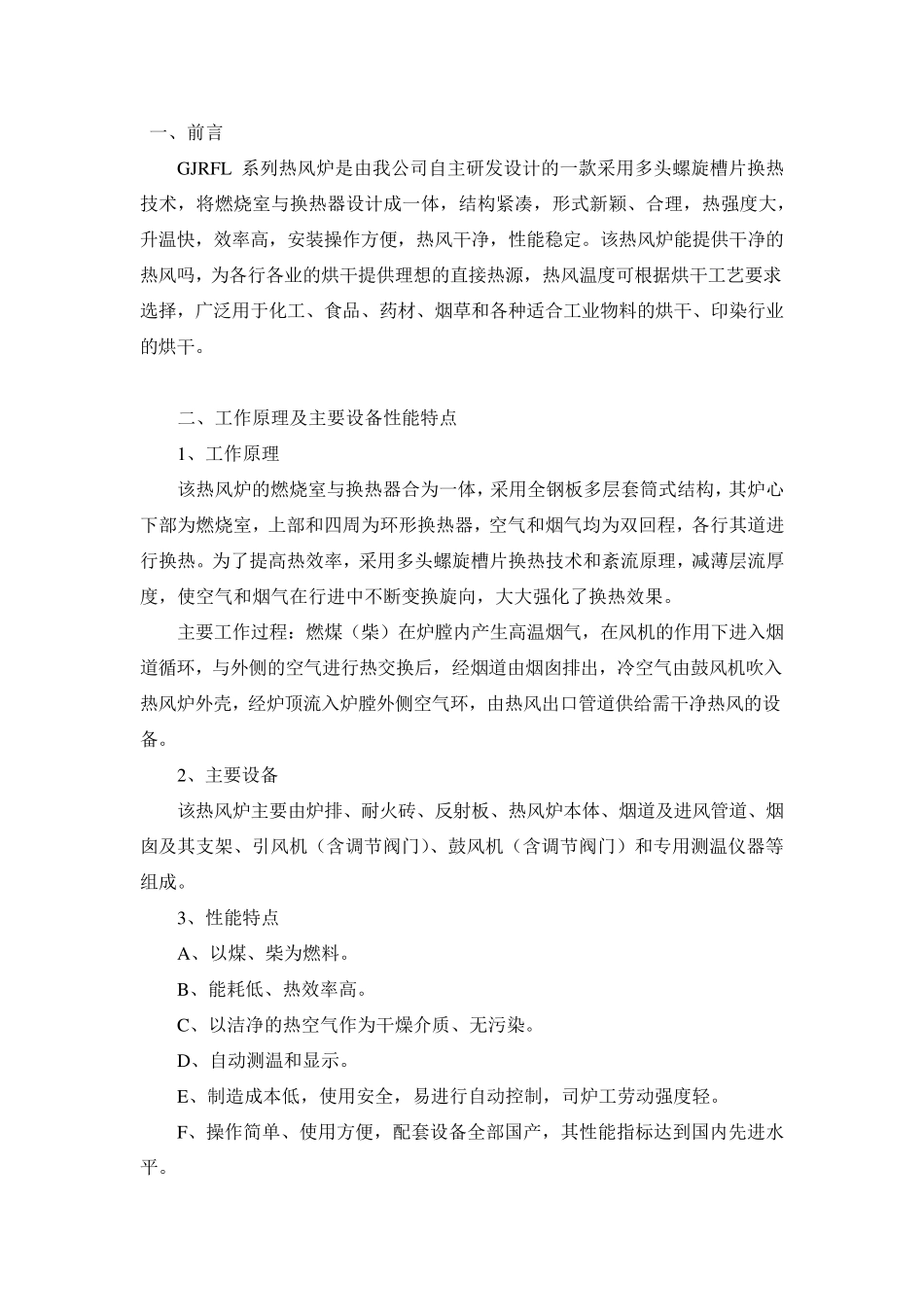

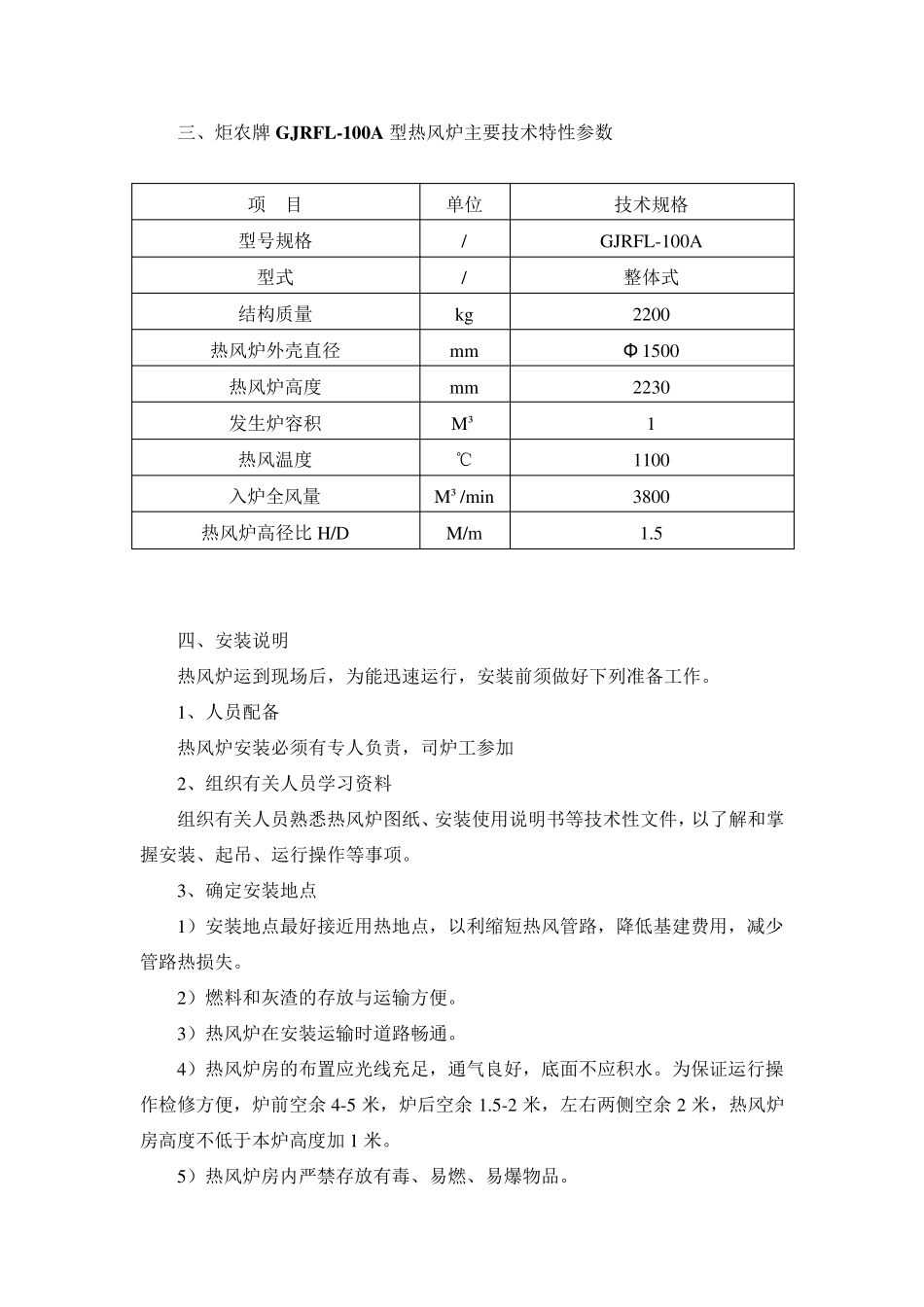

炬农牌GJRFL-100A 热风炉 使用说明书 宜昌市国炬农业机械科技有限公司 2011 年 7 月 一、前言 GJRFL 系列热风炉是由我公司自主研发设计的一款采用多头螺旋槽片换热技术，将燃烧室与换热器设计成一体，结构紧凑，形式新颖、合理，热强度大，升温快，效率高，安装操作方便，热风干净，性能稳定。该热风炉能提供干净的热风吗，为各行各业的烘干提供理想的直接热源，热风温度可根据烘干工艺要求选择，广泛用于化工、食品、药材、烟草和各种适合工业物料的烘干、印染行业的烘干。 二、工作原理及主要设备性能特点 1、工作原理 该热风炉的燃烧室与换热器合为一体，采用全钢板多层套筒式结构，其炉心下部为燃烧室，上部和四周为环形换热器，空气和烟气均为双回程，各行其道进行换热。为了提高热效率，采用多头螺旋槽片换热技术和紊流原理，减薄层流厚度，使空气和烟气在行进中不断变换旋向，大大强化了换热效果。 主要工作过程：燃煤（柴）在炉膛内产生高温烟气，在风机的作用下进入烟道循环，与外侧的空气进行热交换后，经烟道由烟囱排出，冷空气由鼓风机吹入热风炉外壳，经炉顶流入炉膛外侧空气环，由热风出口管道供给需干净热风的设备。 2、主要设备 该热风炉主要由炉排、耐火砖、反射板、热风炉本体、烟道及进风管道、烟囱及其支架、引风机（含调节阀门）、鼓风机（含调节阀门）和专用测温仪器等组成。 3、性能特点 A、以煤、柴为燃料。 B、能耗低、热效率高。 C、以洁净的热空气作为干燥介质、无污染。 D、自动测温和显示。 E、制造成本低，使用安全，易进行自动控制，司炉工劳动强度轻。 F、操作简单、使用方便，配套设备全部国产，其性能指标达到国内先进水平。 三、炬农牌GJRFL-100A 型热风炉主要技术特性参数 项 目 单位 技术规格 型号规格 / GJRFL-100A 型式 / 整体式 结构质量 kg 2200 热风炉外壳直径 mm Φ 1500 热风炉高度 mm 2230 发生炉容积 M³ 1 热风温度 ℃ 1100 入炉全风量 M³/min 3800 热风炉高径比 H/D M/m 1.5 四、安装说明 热风炉运到现场后，为能迅速运行，安装前须做好下列准备工作。 1、人员配备 热风炉安装必须有专人负责，司炉工参加 2、组织有关人员学习资料 组织有关人员熟悉热风炉图纸、安装使用说明书等技术性文件，以了解和掌握安装、起吊、运行操作等事项。 3、确定安装地点 1）安装地点最好接近用热地点，以利缩短热风管路，降低基建费用，减少管...
