热风炉设备安装方案

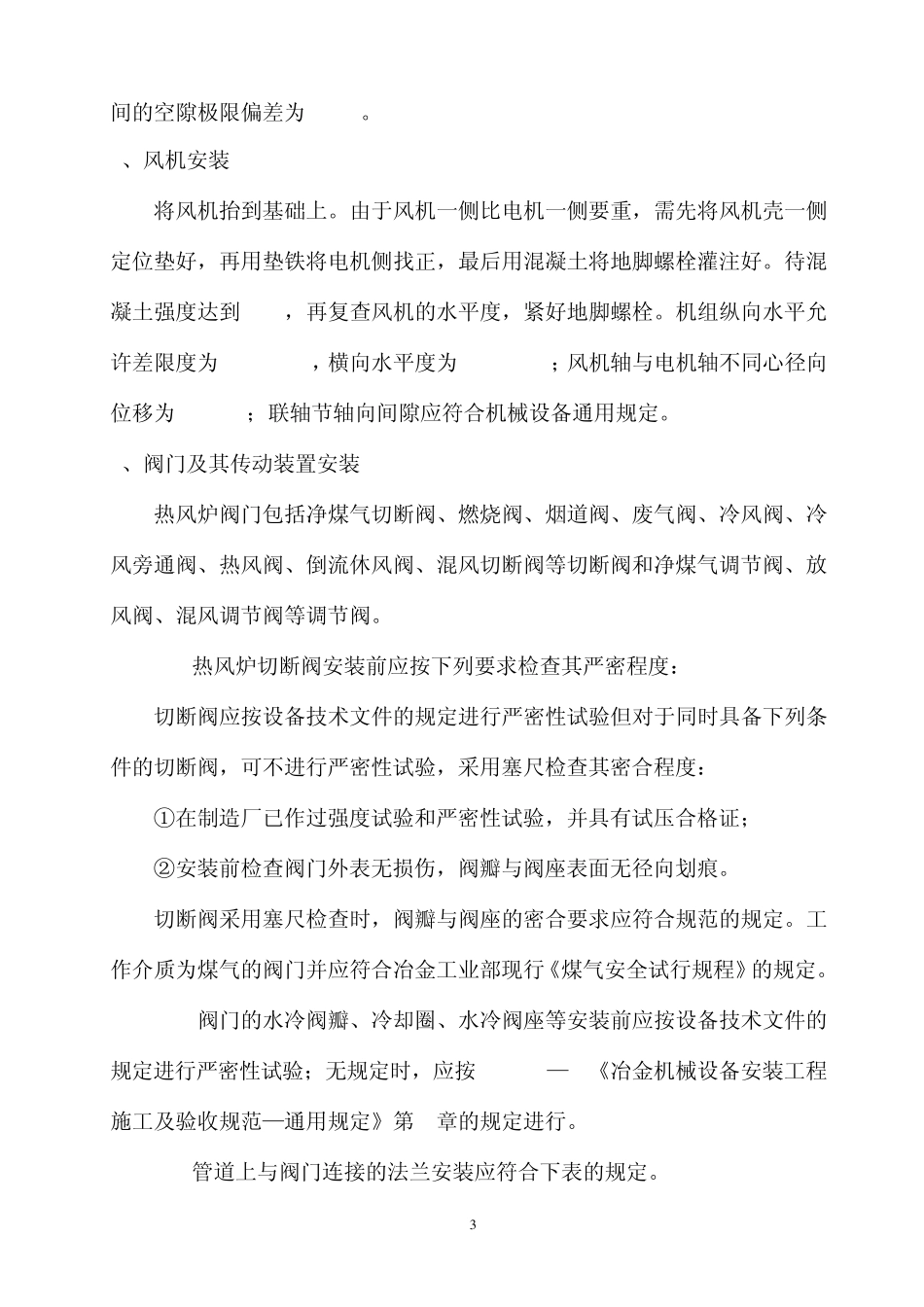

1 一、编制依据 1.施工图纸 2.《冶金机械设备安装工程施工及验收规范－通用规定》YBJ201-83 3.《冶金机械设备安装工程施工及验收规范－炼铁设备》YBJ208-85 4.《冶金机械设备安装工程质量检验评定标准－炼铁设备》YB9243-92 二、工程概况 热风炉系统设备如下表所示。总体工期要求：根据合同 2006年 8月 19日开始安装，工期 85天。 名称 规格 数量(套) 单重（t） 总重（t） 液动热风阀 DN1000 4 8.5 34 液动倒流休风阀 DN700 1 4.3 4.3 液动空气切断阀 DN900 4 4.4 17.6 液动煤气切断阀 DN900 4 0.46 1.844 液动煤气燃烧阀 DN900 4 4.4 17.6 液动煤气烟道阀 DN1400 4 3.55 14.2 液动混风切断阀 DN600 1 2.08 2.08 液动冷风阀 DN900 4 1.99 7.96 液动充分阀 DN150 4 0.25 1 液动废气阀 DN300 4 0.6 2.4 液动烟气切断阀 DN2200 5 5.4 27 液动空气切断阀 DN1100 3 1.25 3.75 液动煤气切断阀 DN1200 3 1.35 4.05 热风炉助燃风机 9-26-BIINO.14D 2 8.4 16.8 炉箅子 4 38.7 154.8 2 三、设备和材料管理 1.设备进场以后，应认真检查清点，然后按设备号进行逐个挂牌、标识，并注明设的名称、规格、数量，按顺序整齐摆放， 并做好防雨措施，防止损坏和丢失。 2.材料进场后按型号、规格、数量分类存放管理，挂牌、标识，不得混乱堆放。 3.材料的发放按型号、规格、数量使用部位进行登记发放。 4.材料仓库所有外窗上应安装钢丝网，所有特殊材料和工具应存放在该库房内。 5.设备组件进场后应整理堆放，不得堵塞道路，安装要严格 按规程施工，设备安装应及时就位固定，并采取可靠的保护措施。 6.电焊机及其他电器设备放置室外时，必须搭设临时保护设 施，防止雨淋、受潮。 四、热风炉设备的安装 1、炉箅子和炉柱安装 炉箅子和炉柱安装应符合下列要求: 炉箅子和炉柱的纵、横中心线极限偏差均为±2mm；铅垂度公差为2/1000；炉箅子格孔应整齐，相邻炉箅子格孔中心距极限偏差为±3mm；炉箅子格孔并应与支柱（托梁）格孔上、下对正。全部炉箅子上平面应在同一水平面内，高低差不得大于 4mm，且相邻炉箅子不得大于 2mm。炉箅子找平时，利用立柱底面的顶丝进行调整，并加好底座挡铁，调整完毕后垫板要焊牢固，并与热风炉底板焊死。装配好的炉箅子直径极限偏差为-30+10mm，炉箅子与大墙 3 间的空隙极限偏差为+15 -5mm。 2、风机安装 将风机抬到基础上...
