焊工考试项目代号(工艺评定,焊条表示法,无损检测,压力器焊接试板力学性能检验等)

焊工考试项目代号(工艺评定,焊条表示法,无损检测,压力器焊接试板力学性能检验等)_第1页
1/25
焊工考试项目代号(工艺评定,焊条表示法,无损检测,压力器焊接试板力学性能检验等)_第2页
2/25
焊工考试项目代号(工艺评定,焊条表示法,无损检测,压力器焊接试板力学性能检验等)_第3页
3/25

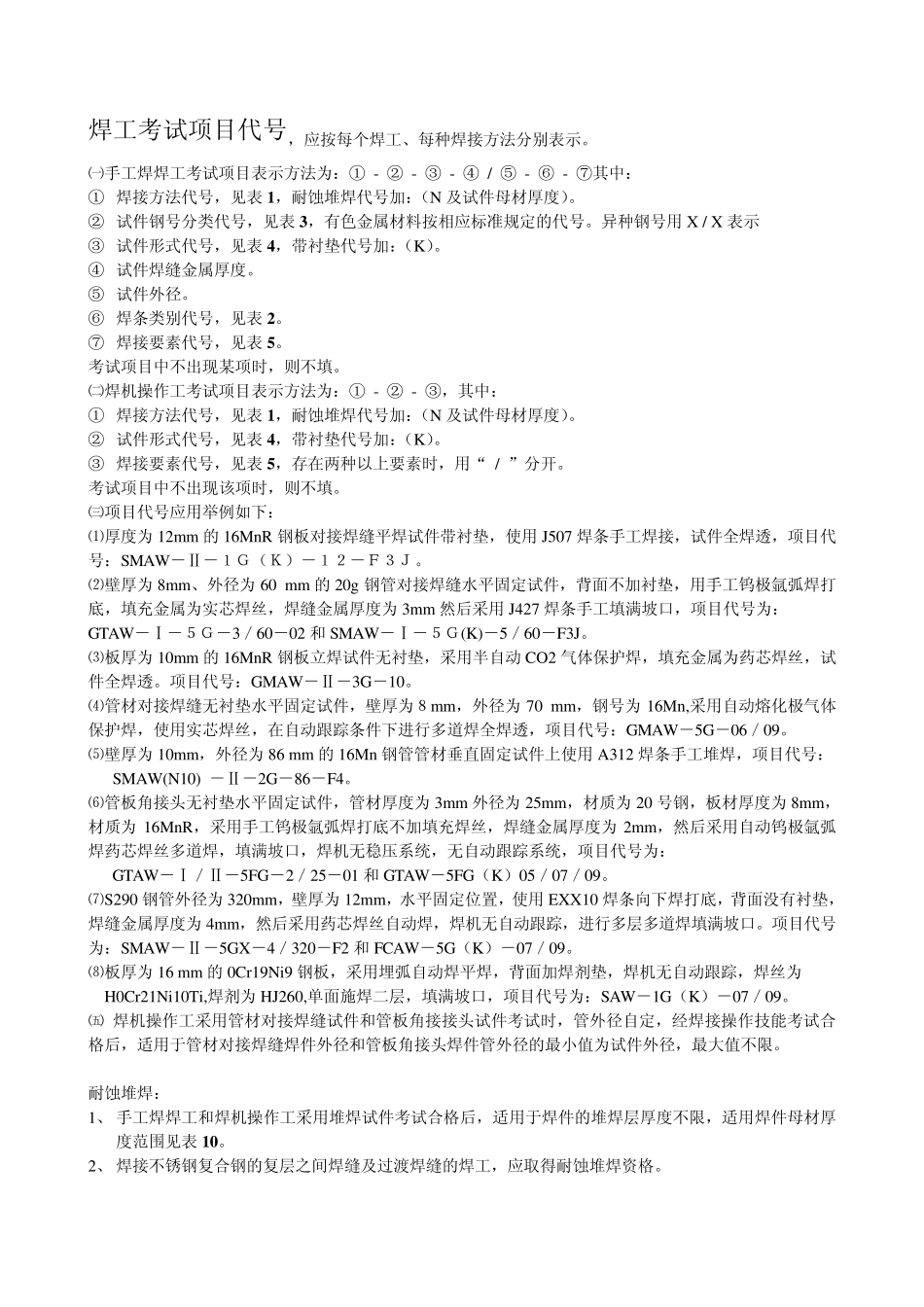

焊工考试项目代号,应按每个焊工、每种焊接方法分别表示。 ㈠手工焊焊工考试项目表示方法为:① - ② - ③ - ④ / ⑤ - ⑥ - ⑦其中: ① 焊接方法代号,见表1,耐蚀堆焊代号加:(N 及试件母材厚度)。 ② 试件钢号分类代号,见表3,有色金属材料按相应标准规定的代号。异种钢号用X / X 表示 ③ 试件形式代号,见表4,带衬垫代号加:(K)。 ④ 试件焊缝金属厚度。 ⑤ 试件外径。 ⑥ 焊条类别代号,见表2。 ⑦ 焊接要素代号,见表5。 考试项目中不出现某项时,则不填。 ㈡焊机操作工考试项目表示方法为:① - ② - ③,其中: ① 焊接方法代号,见表1,耐蚀堆焊代号加:(N 及试件母材厚度)。 ② 试件形式代号,见表4,带衬垫代号加:(K)。 ③ 焊接要素代号,见表5,存在两种以上要素时,用“ / ”分开。 考试项目中不出现该项时,则不填。 ㈢项目代号应用举例如下: ⑴厚度为12mm 的16MnR 钢板对接焊缝平焊试件带衬垫,使用J507 焊条手工焊接,试件全焊透,项目代号:SMAW-Ⅱ-1G(K)-12-F3J。 ⑵壁厚为8mm、外径为60 mm 的20g 钢管对接焊缝水平固定试件,背面不加衬垫,用手工钨极氩弧焊打底,填充金属为实芯焊丝,焊缝金属厚度为3mm 然后采用J427 焊条手工填满坡口,项目代号为: GTAW-Ⅰ-5G-3/60-02 和 SMAW-Ⅰ-5G(K)-5/60-F3J。 ⑶板厚为10mm 的16MnR 钢板立焊试件无衬垫,采用半自动 CO2 气体保护焊,填充金属为药芯焊丝,试件全焊透。项目代号:GMAW-Ⅱ-3G-10。 ⑷管材对接焊缝无衬垫水平固定试件,壁厚为8mm,外径为70 mm,钢号为16Mn,采用自动熔化极气体保护焊,使用实芯焊丝,在自动跟踪条件下进行多道焊全焊透,项目代号:GMAW-5G-06/09。 ⑸壁厚为10mm,外径为86 mm 的16Mn 钢管管材垂直固定试件上使用A312 焊条手工堆焊,项目代号: SMAW(N10) -Ⅱ-2G-86-F4。 ⑹管板角接头无衬垫水平固定试件,管材厚度为3mm 外径为25mm,材质为20 号钢,板材厚度为8mm,材质为16MnR,采用手工钨极氩弧焊打底不加填充焊丝,焊缝金属厚度为2mm,然后采用自动钨极氩弧焊药芯焊丝多道焊,填满坡口,焊机无稳压系统,无自动跟踪系统,项目代号为: GTAW-Ⅰ/Ⅱ-5FG-2/25-01 和 GTAW-5FG(K)05/07/09。 ⑺S290 钢管外径为320mm,壁厚为12mm,水平固定位置,使用EXX10 焊条向下焊打底,背面没有衬垫,焊缝金属厚...
