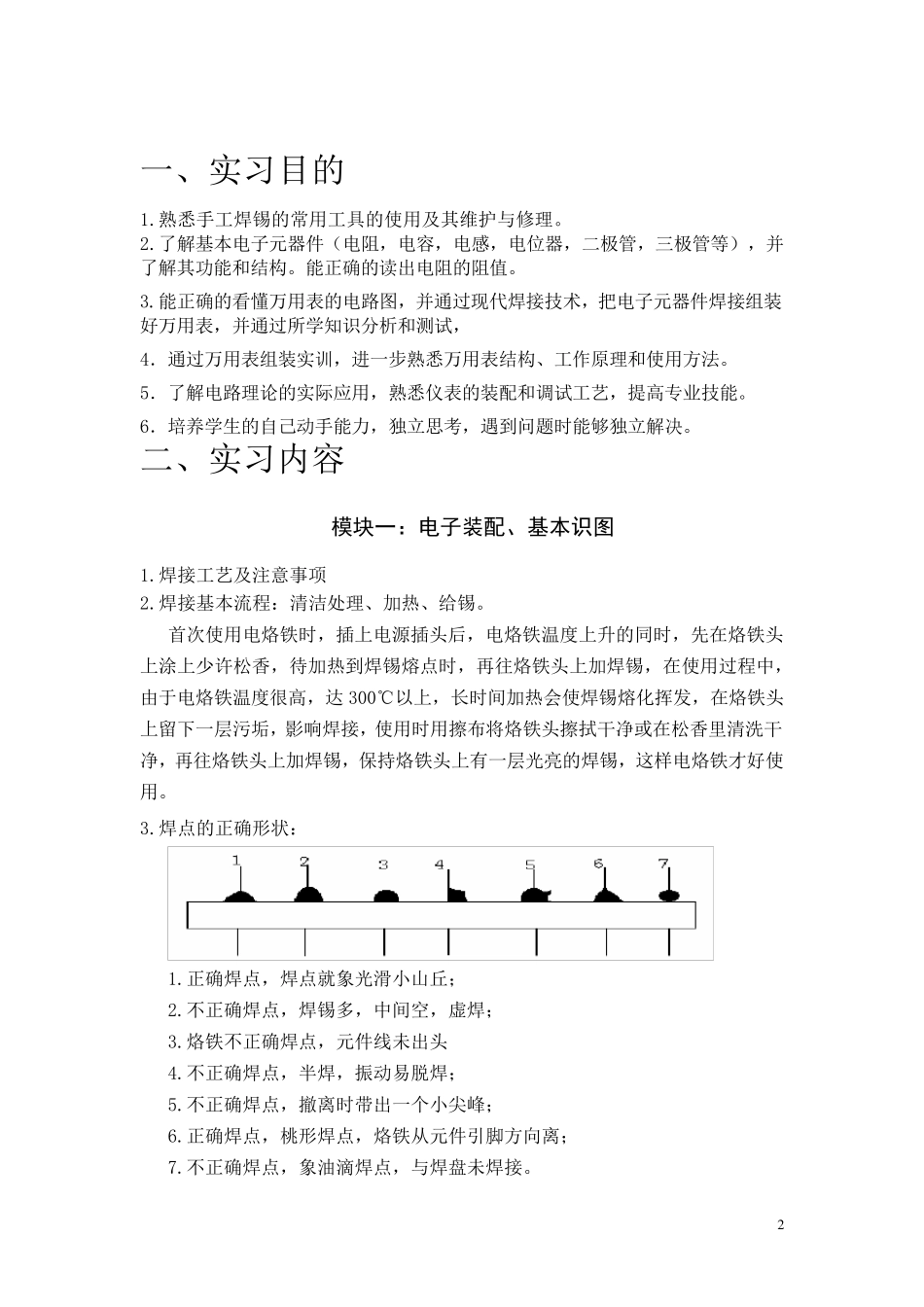

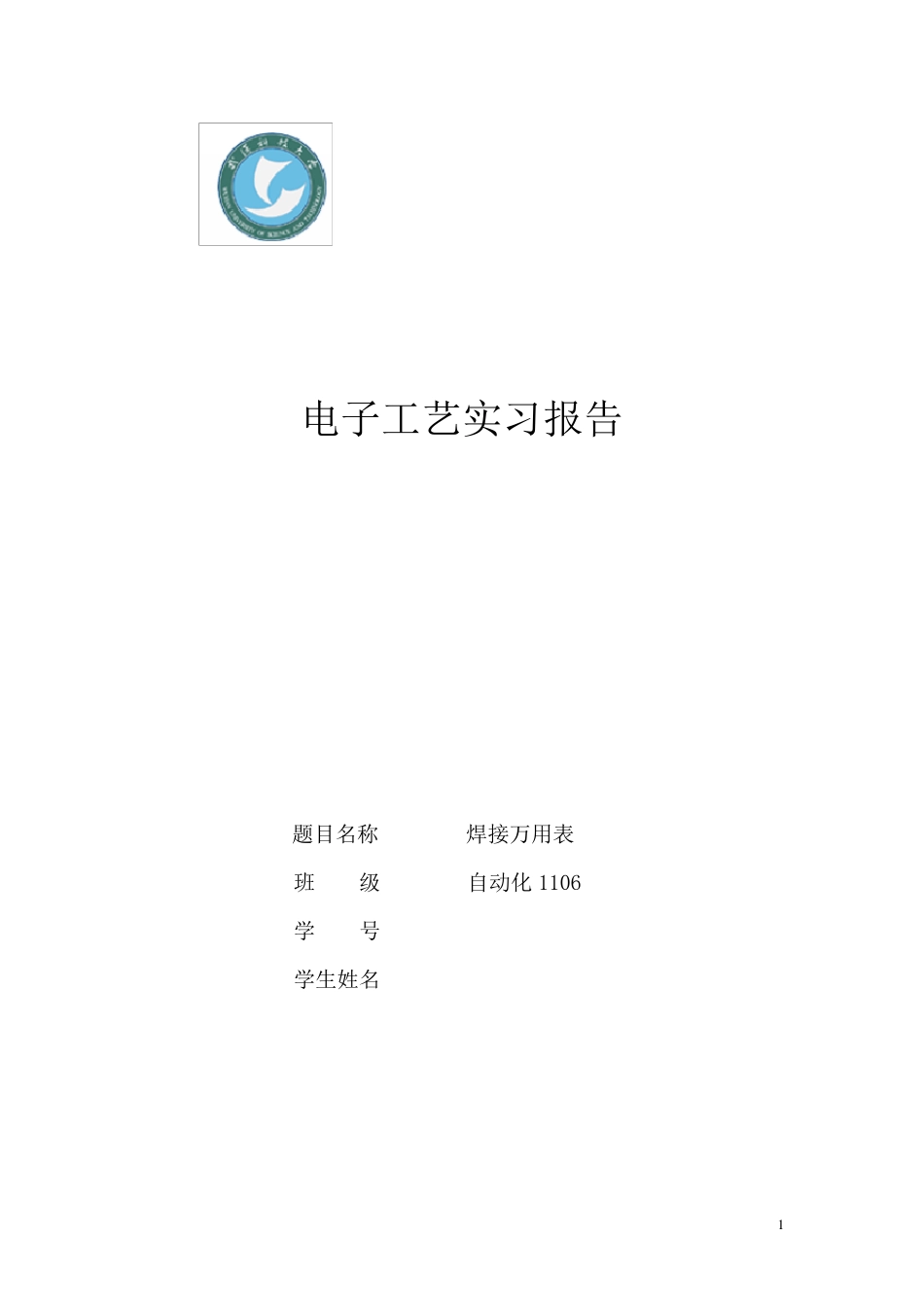

1 电子工艺实习报告 题目名称 焊接万用表 班 级 自动化 1106 学 号 学生姓名 2 一 、 实 习 目 的 1.熟 悉 手 工 焊 锡 的 常 用 工 具 的 使 用 及 其 维 护 与 修 理 。 2.了 解 基 本 电 子 元 器 件 （ 电 阻 ， 电 容 ， 电 感 ， 电 位 器 ， 二 极 管 ， 三 极 管 等 ） ， 并了 解 其 功 能 和 结 构 。 能 正 确 的 读 出 电 阻 的 阻 值 。 3.能 正 确 的 看 懂 万 用 表 的 电 路 图 ， 并 通 过 现 代 焊 接 技 术 ， 把 电 子 元 器 件 焊 接 组 装好 万 用 表 ， 并 通 过 所 学 知 识 分 析 和 测 试 ， 4． 通 过 万 用 表 组 装 实 训 ， 进 一 步 熟 悉 万 用 表 结 构 、 工 作 原 理 和 使 用 方 法 。 5． 了 解 电 路 理 论 的 实 际 应 用 ， 熟 悉 仪 表 的 装 配 和 调 试 工 艺 ， 提 高 专 业 技 能 。 6． 培 养 学 生 的 自 己 动 手 能 力 ， 独 立 思 考 ， 遇 到 问 题 时 能 够 独 立 解 决 。 二 、 实 习 内 容 模块一：电子装配、基本识图 1.焊 接 工 艺 及 注 意 事 项 2.焊 接 基 本 流 程 ： 清 洁 处理 、 加热、 给锡 。 首次使 用 电 烙铁时 ， 插上电 源插头后， 电 烙铁温度上升的 同时 ， 先在烙铁头上涂上少许松香， 待加热到 焊 锡 熔点时 ， 再往烙铁头上加焊 锡 ， 在使 用 过 程 中，由于电 烙铁温度很高 ， 达300℃以上， 长时 间加热会使 焊 锡 熔化挥发， 在烙铁头上留下一 层污垢， 影响焊 接 ， 使 用 时 用 擦布将烙铁头擦拭干净或在松香里清 洗干净， 再往烙铁头上加焊 锡 ， 保持烙铁头上有一 层光亮的 焊 锡 ， 这样电 烙铁才好 使用 。 3.焊 点的 正 确 形状： 1.正 确 焊 点， 焊 点就象光滑小山丘； 2.不正 确 焊 点， 焊 锡 多， 中间空， 虚焊 ； 3.烙铁不正 确 焊 点， 元 件 线未出 头 4.不正 确 焊 点， 半焊 ， 振动 易脱焊 ； 5.不正 确 焊 点， 撤离时 带出 一 个小尖峰； 6.正 确 焊 点， 桃形焊 点， 烙铁从元 件 引脚方 向离； 7.不正 确 焊 点， 象油滴...
