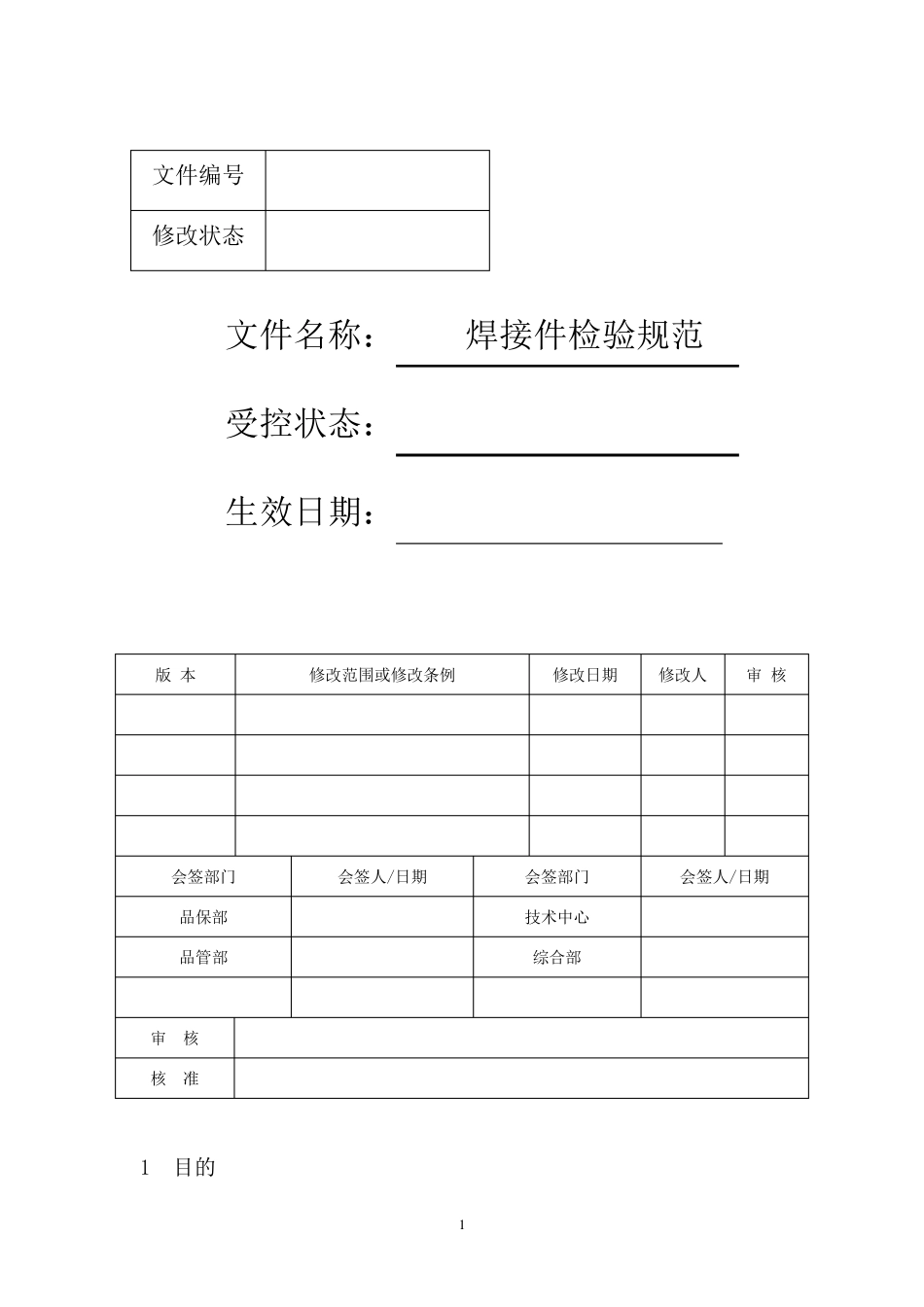

1 文件名称： 焊接件检验规范 受控状态： 生效日期： 1 目的 文件编号 修改状态 版 本 修改范围或修改条例 修改日期 修改人 审 核 会签部门 会签人/日期 会签部门 会签人/日期 品保部 技术中心 品管部 综合部 审 核 核 准 2 为规范公司产品的焊接检验标准，确保检验的产品符合设计要求，从而达到保证被检测材料和部件的可靠性的目的，特制定本规范
2 定义 本规范所指产品包括承受动载或受力较大的箱体吊梁、悬挂件等有质量等级要求的焊接件，以及质量要求一般、受力较小、承受静载的焊接件
3 范围 本标准适用于所有类型的钢、镍、钛、铝及其合金的熔焊接头（不包括电子束焊接），厚度大于 0
5mm 以上的材料焊接
4 焊接术语 质量等级： 基于给定的缺欠类型，对焊接的质量进行分级描述
短缺欠： 焊接部分任意 100mm 长度内，一个或多个缺欠总长度不大于 25mm，或者焊接部分短于 100mm 长度内，缺欠总长度不超过该长度的25%
系统缺欠： 待查焊接部分总长度以内，按照特定距离均匀分布的缺欠，单个缺欠的尺寸在允许范围以内
焊接裂纹： 在焊接应力及其他因素共同作用下，焊接接头中局部位置的金属原子结合力遭到破坏而形 成 的新 界 面 所产生 的缝 隙
余 高 ： 焊缝 表 面 两 焊趾 连 线 上的那 部分金属高 度
角 焊缝 ： 沿 两 直 交 或近 直 交 零 件的交 线 所焊接的焊缝

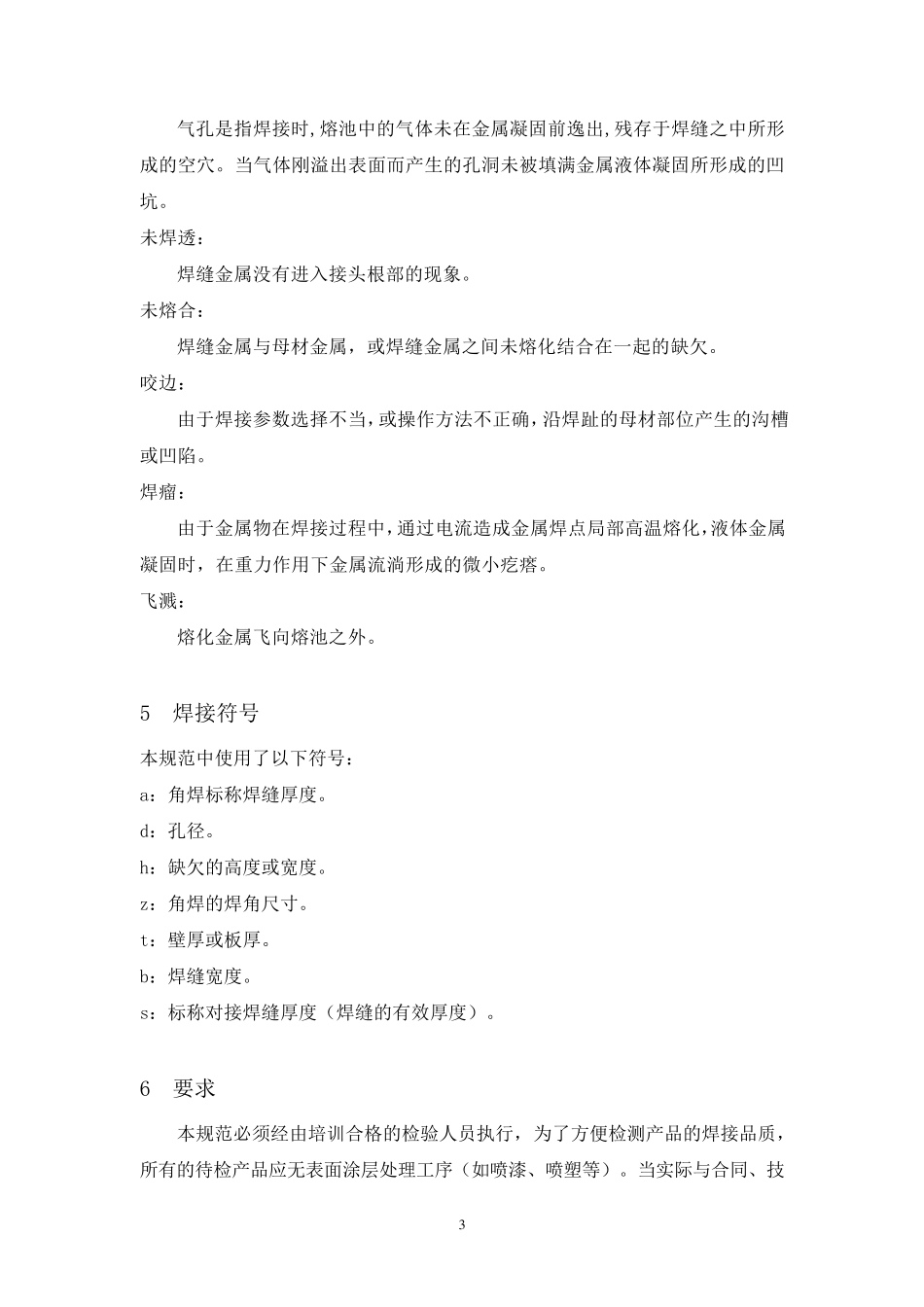

表 面 气 孔 ： 3 气 孔 是 指 焊 接 时 ,熔 池 中 的 气 体 未 在 金 属 凝 固 前 逸 出 ,残 存 于 焊 缝 之 中 所 形成 的 空 穴
当 气 体 刚 溢 出 表 面 而 产 生 的 孔 洞 未 被 填 满 金 属 液 体 凝 固 所 形 成 的 凹坑
未 焊 透 ： 焊 缝 金 属 没 有 进 入 接 头 根 部 的 现 象
