焊接外观质量等级分等标准

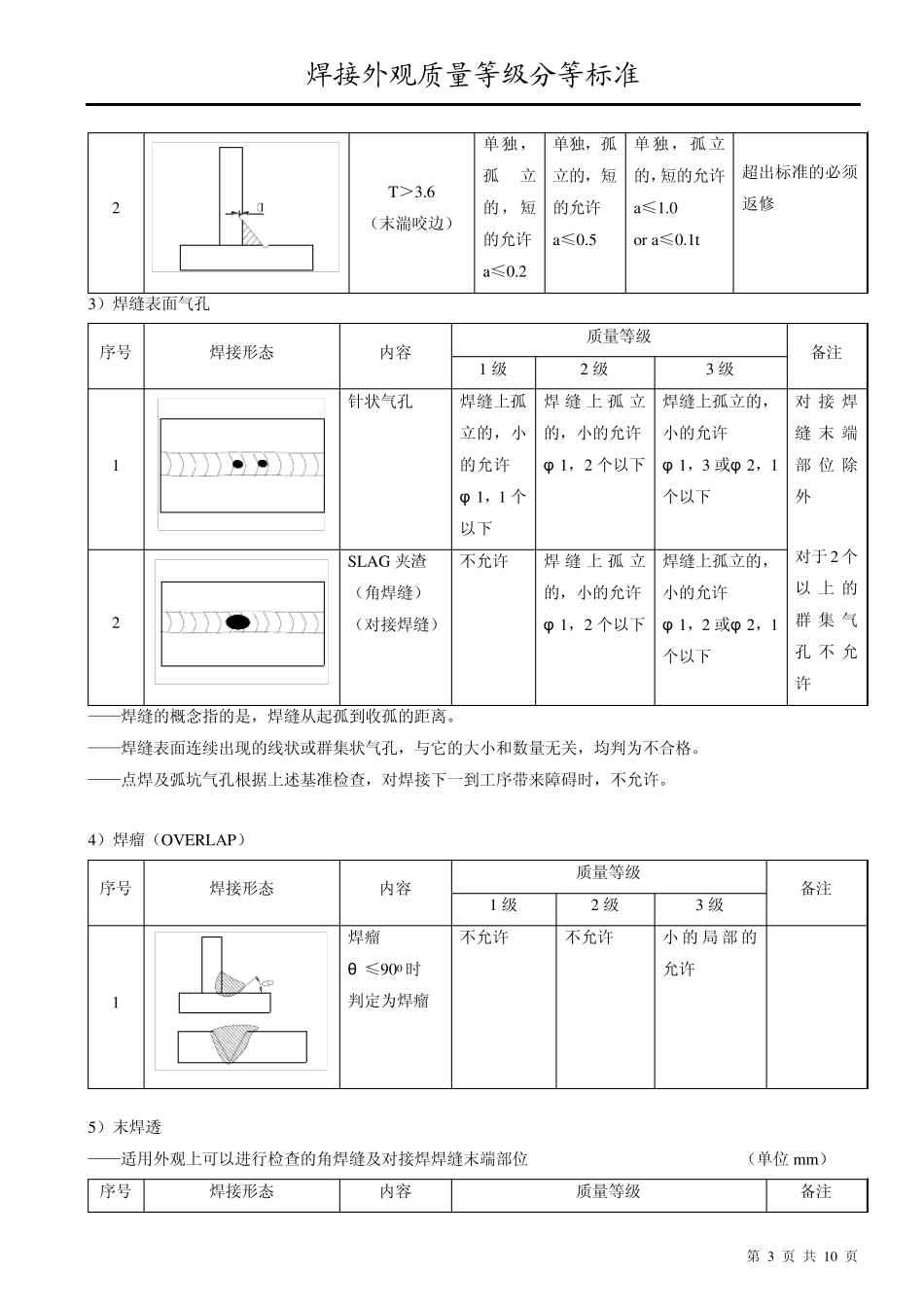

焊接外观质量等级分等标准 第 1 页 共 10 页 1 ． 适用范围 本标准适用于公司工程机械结构件焊接部分的外观检验。 2 ． 适用范围的限制 1） 本标准只做为焊接部位肉眼检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。但是，无损检测中表面浸透探伤也可适用本标准。 2） 本标准检查项目中，对图纸中明确规定的缺陷，应满足图纸要求为原则。 3） 图纸中未注焊接符号处，多余进行焊接的，原则上不允许。 4） 对重复缺陷的判定 参考 3.17）项检查项目 5） 对超出检查标准的焊接缺陷，应进行必要的返修，返修结束后重新进行检查。 3 ． 焊接部外观检查项目 1） 焊角尺寸（LEG LENGTH） 2） 咬边（UNDER CUT） 3） 焊缝表面气孔（BEAD 表面 BLOW HOLE） 4） 焊瘤（OVER LAP） 5） 未焊透 6） 背面余高（烧穿：BURN THROUGH） 7） 未熔合 8） 裂纹（CRACK） 9） 弧坑（CRATER） 10） 焊缝连接 11） 电弧损伤（ARC STRIKE） 12） 焊缝形状 13） 焊脚不对称 14） 飞溅（SPATTER） 15） 连接部错边 16） 漏焊 17） 重复缺陷 18） 焊缝打磨 焊接外观质量等级分等标准 第 2 页 共 10 页 4 ． 检查标准 1） 焊脚尺寸 a． 图纸标有焊脚尺寸的焊脚尺寸公差：SPEC：+25.0% 0.0% （例：焊脚为10mm 时，允许值为10~ 12.5mm，焊脚尺寸不允许有负公差） ——上述公差的情况对 b 项同样适用。 b．图纸未注焊脚尺寸时（单位：mm） 序号 焊接形态 内容 质量等级 备注 1 t1=t2 母材厚度t1=t2时以薄板为厚度基准 母材厚度 6 以下 S≥t-1 S≥t-1 6~ 9 S≥t-2 S≥t-2 12 S≥9 S≥6 19 S≥14 S≥10 20 S≥15 S≥10 22 S≥16 S≥11 25 S≥18 S≥12 26t 以上 以薄钢板厚度为厚度基准，焊缝尺寸为母材厚度的75%以上，公差取 0%~ +25% 2）咬边（UNDER CUT） 序号 焊接形态 内容 质量等级 备注 1 级 2 级 3 级 1 UNDER CUT（上下部咬边）t≤3.6 不允许 单独，孤立的，短的允许 单独，孤立的，短的允许 a≤0.2+0.05t 末端切口部分的平滑过渡不视为咬边 T≥3.6 不允许 单独，孤立的，短的允许 a≤0.5 单独，孤立的，短的允许 a≤1.0 or a≤0.1t 焊接外观质量等级分等标准 第 3 页 共 10 页 2 T＞3.6 （末湍咬边） 单独，孤立的，短的允许 a≤0.2 单...
