焊接工艺规程完整

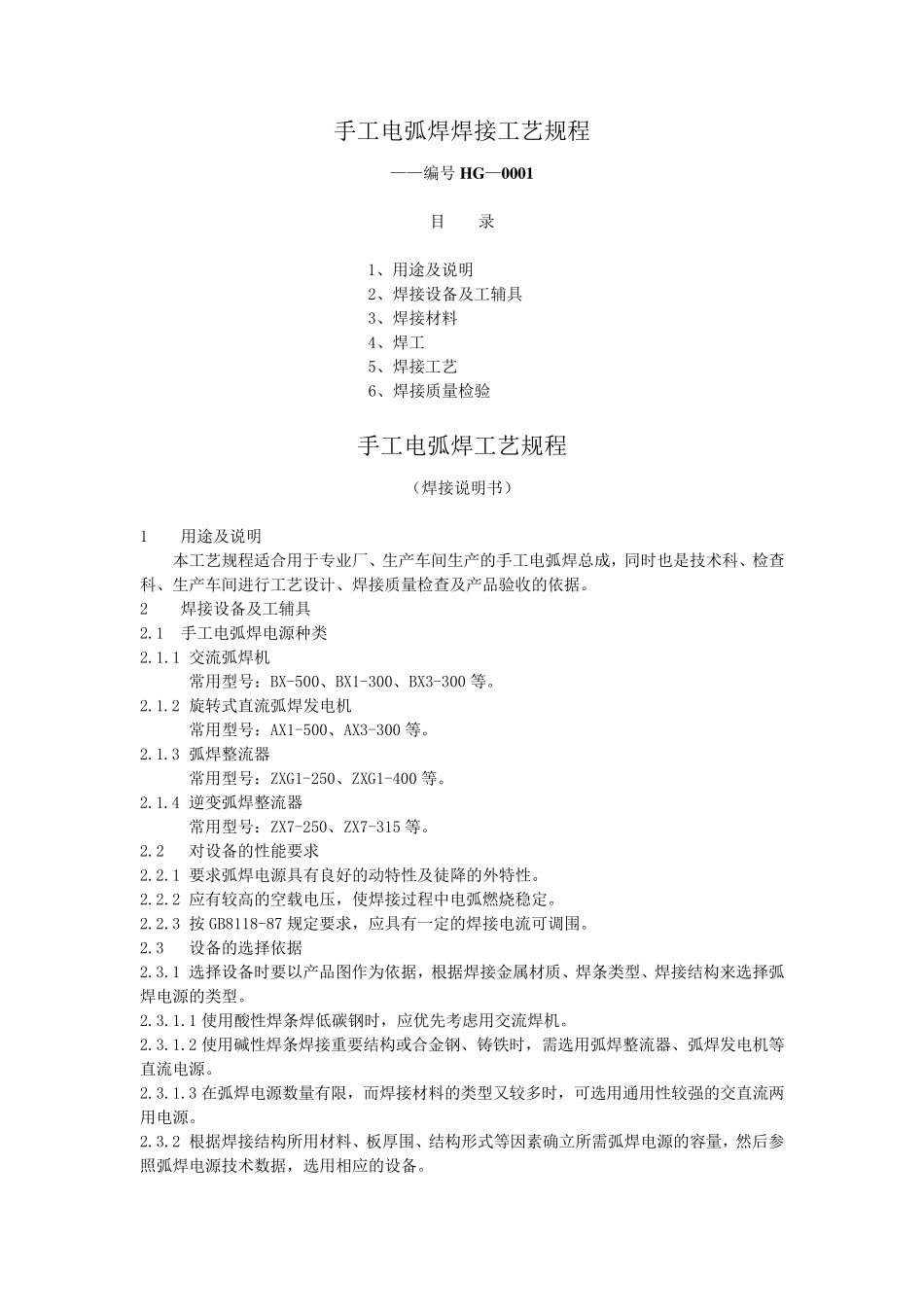

手工电弧焊焊接工艺规程 ——编号 H G —0001 目 录 1、用途及说明 2、焊接设备及工辅具 3、焊接材料 4、焊工 5、焊接工艺 6、焊接质量检验 手工电弧焊工艺规程 （焊接说明书） 1 用途及说明 本工艺规程适合用于专业厂、生产车间生产的手工电弧焊总成，同时也是技术科、检查科、生产车间进行工艺设计、焊接质量检查及产品验收的依据。 2 焊接设备及工辅具 2.1 手工电弧焊电源种类 2.1.1 交流弧焊机 常用型号：BX-500、BX1-300、BX3-300 等。 2.1.2 旋转式直流弧焊发电机 常用型号：AX1-500、AX3-300 等。 2.1.3 弧焊整流器 常用型号：ZXG1-250、ZXG1-400 等。 2.1.4 逆变弧焊整流器 常用型号：ZX7-250、ZX7-315 等。 2.2 对设备的性能要求 2.2.1 要求弧焊电源具有良好的动特性及徒降的外特性。 2.2.2 应有较高的空载电压，使焊接过程中电弧燃烧稳定。 2.2.3 按 GB8118-87 规定要求，应具有一定的焊接电流可调围。 2.3 设备的选择依据 2.3.1 选择设备时要以产品图作为依据，根据焊接金属材质、焊条类型、焊接结构来选择弧焊电源的类型。 2.3.1.1 使用酸性焊条焊低碳钢时，应优先考虑用交流焊机。 2.3.1.2 使用碱性焊条焊接重要结构或合金钢、铸铁时，需选用弧焊整流器、弧焊发电机等直流电源。 2.3.1.3 在弧焊电源数量有限，而焊接材料的类型又较多时，可选用通用性较强的交直流两用电源。 2.3.2 根据焊接结构所用材料、板厚围、结构形式等因素确立所需弧焊电源的容量，然后 参照 弧焊电源技术数据，选用相 应的设备。 2.4 设 备 使 用 要 求 2.4.1 使 用 新 焊 机 或 者 用 已 长 期 停 用 的 焊 机 时 ， 应 仔 细 观 察 焊 机 有 无 损 坏 处 ， 在 使 用 前 必 须按 产 品 说 明 书 进 行 检 验 。 2.4.2 焊 机 的 供 电 回 路 ， 焊 接 回 路 的 接 头 应 可 靠 合 格 。 2.4.3 直 流 电 焊 机 试 车 时 的 转 向 ， 如 与 标 记 方 向 相 反 ， 应 将 电 动 机 三 相 进 入 线 中 的 任 意 相 交换 ， 以 改 换 转 向 ， 电 机 刚 起 动 后 ， 不 可 立 即 拉 闸 断 电 。 2.5 工 具 、 辅 具 的 要 求 手 工 电 弧 焊 工 具 、 辅 具 有 电 缆 线 、 钳 焊 、 面 罩 、 清 理 工 具 及 劳...
