焊接工艺评定(304)VIP专享

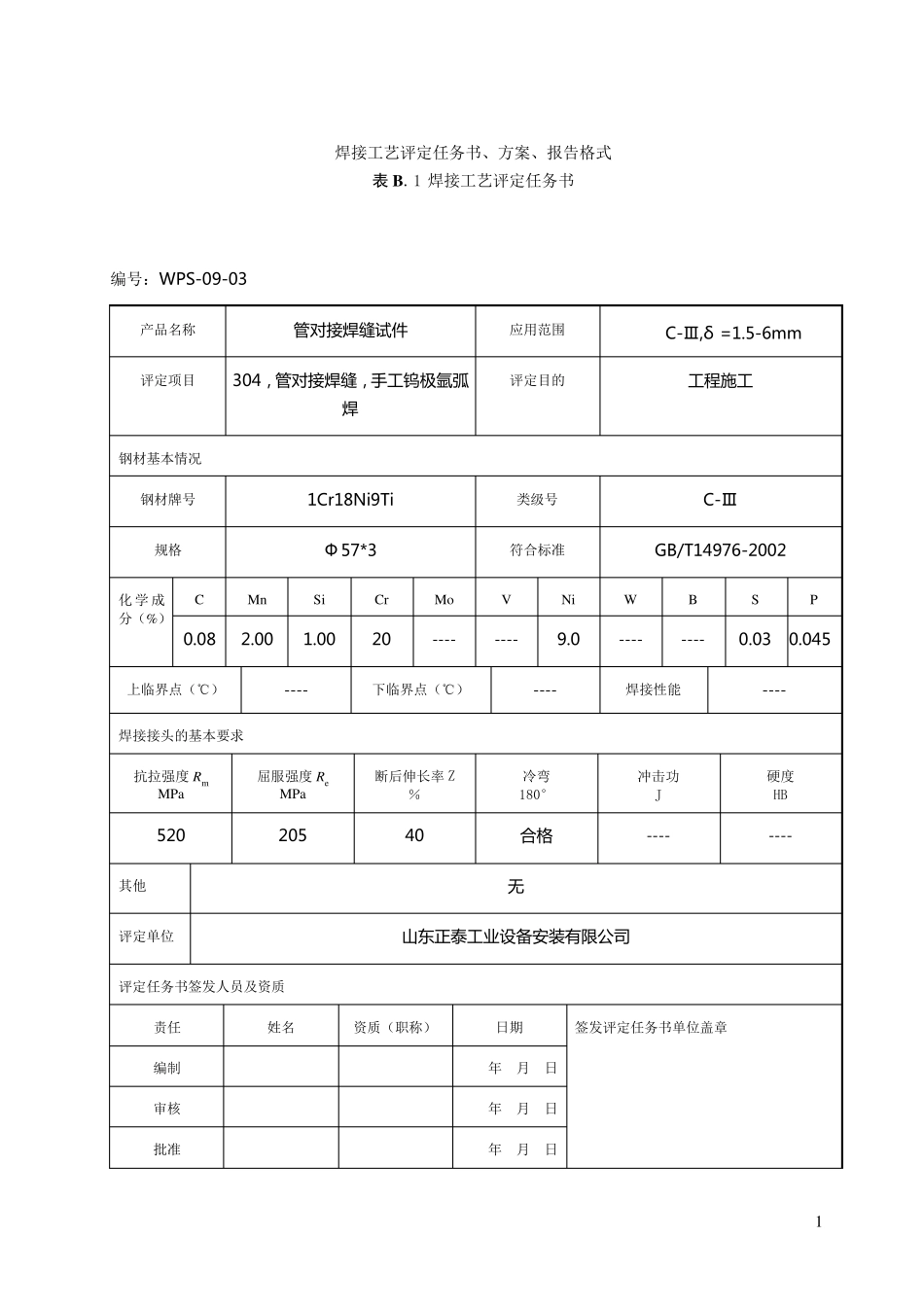

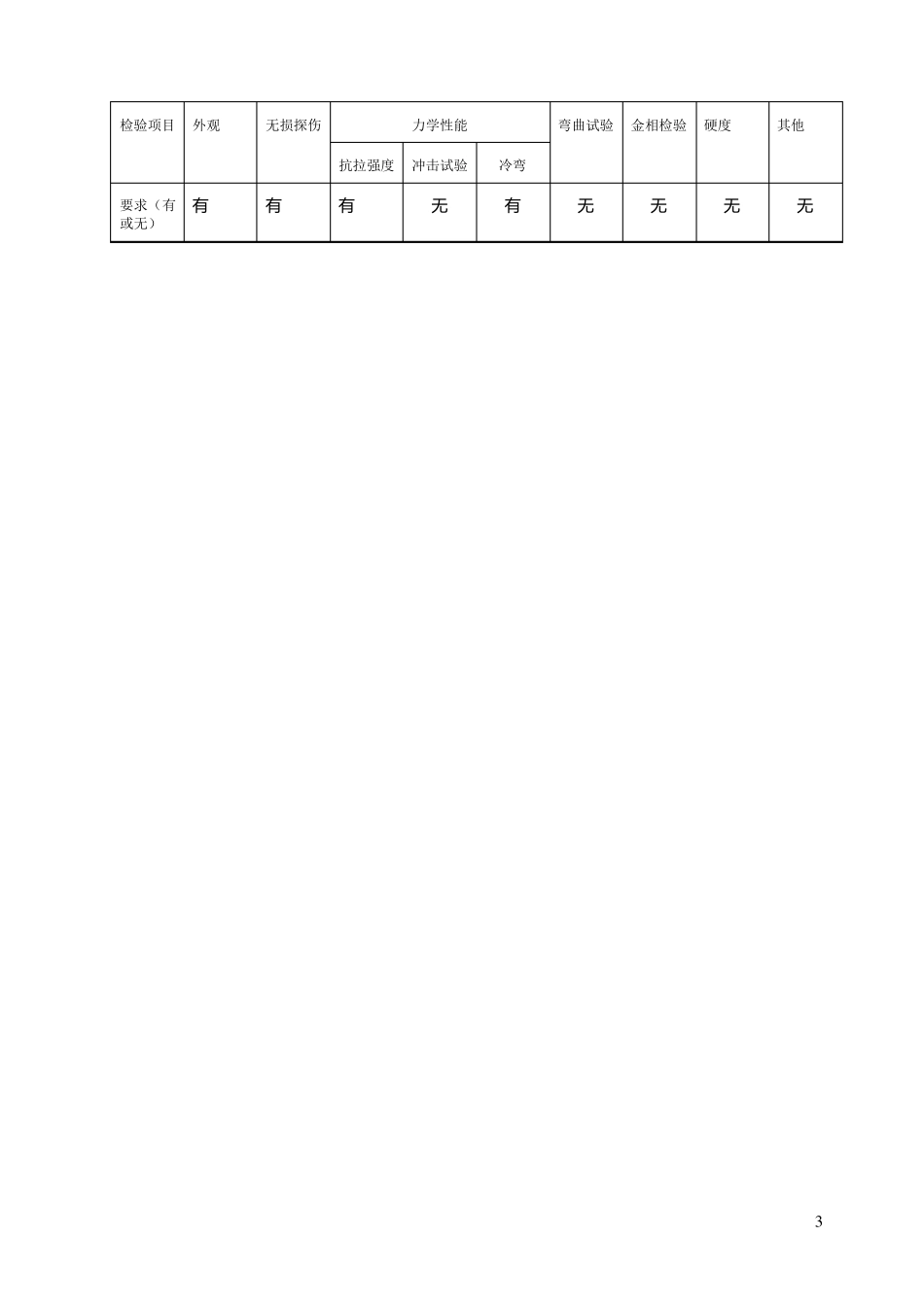

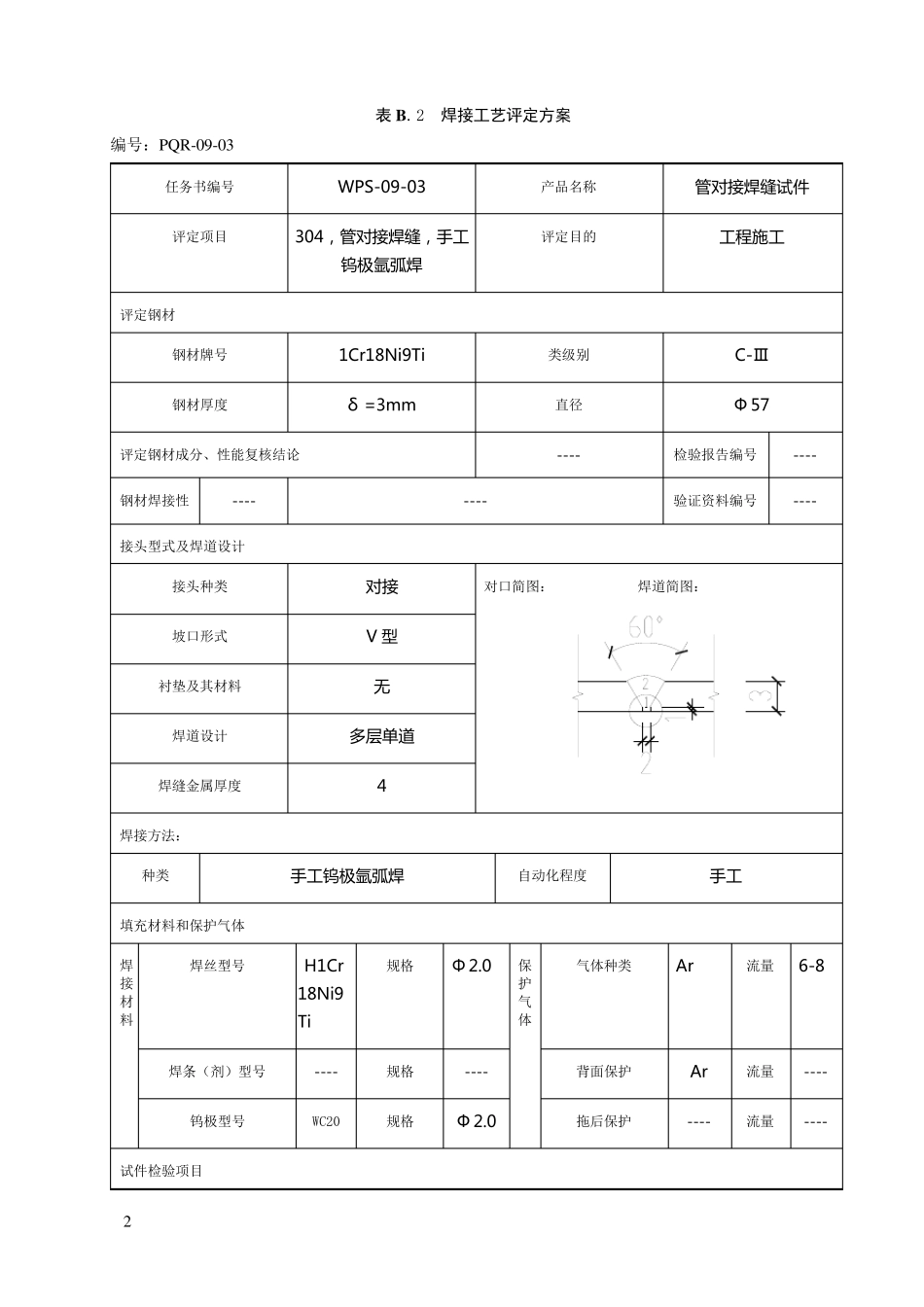

1 焊接工艺评定任务书、方案、报告格式 表 B.1 焊接工艺评定任务书 编号：WPS-09-03 产品名称 管 对 接 焊 缝 试 件 应用范围 C-Ⅲ,δ =1.5-6mm 评定项目 304， 管 对 接 焊 缝 ， 手 工 钨 极 氩 弧焊 评定目的 工 程 施 工 钢材基本情况 钢材牌号 1Cr18Ni9Ti 类级号 C-Ⅲ 规格 Ф 57*3 符合标准 GB/T14976-2002 化学成分（%） C Mn Si Cr Mo V Ni W B S P 0.08 2.00 1.00 20 ---- ---- 9.0 ---- ---- 0.03 0.045 上临界点（℃） ---- 下临界点（℃） ---- 焊接性能 ---- 焊接接头的基本要求 抗拉强度Rm MPa 屈服强度Re MPa 断后伸长率Z ％ 冷弯 180° 冲击功 J 硬度 HB 520 205 40 合 格 ---- ---- 其他 无 评定单位 山 东 正 泰 工 业 设 备 安 装 有 限 公 司 评定任务书签发人员及资质 责任 姓名 资质（职称） 日期 签发评定任务书单位盖章 编制 年 月 日 审核 年 月 日 批准 年 月 日 2 表B.2 焊接工艺评定方案 编号：PQR-09-03 任务书编号 WPS-09-03 产品名称 管 对 接 焊 缝 试 件 评定项目 304， 管 对 接 焊 缝 ， 手 工钨 极 氩 弧 焊 评定目的 工 程 施 工 评定钢材 钢材牌号 1Cr18Ni9Ti 类级别 C-Ⅲ 钢材厚度 δ =3mm 直径 Ф 57 评定钢材成分、性能复核结论 ---- 检验报告编号 ---- 钢材焊接性 ---- ---- 验证资料编号 ---- 接头型式及焊道设计 接头种类 对 接 对口简图： 焊道简图： 坡口形式 V 型 衬垫及其材料 无 焊道设计 多 层 单 道 焊缝金属厚度 4 焊接方法： 种类 手 工 钨 极 氩 弧 焊 自动化程度 手 工 填充材料和保护气体 焊接材料 焊丝型号 H1Cr18Ni9Ti 规格 Φ 2.0 保护气体 气体种类 Ar 流量 6-8 焊条（剂）型号 ---- 规格 ---- 背面保护 Ar 流量 ---- 钨极型号 WC20 规格 Ф 2.0 拖后保护 ---- 流量 ---- 试件检验项目 3 检验项目 外观 无损探伤 力学性能 弯曲试验 金相检验 硬度 其他 抗拉强度 冲击试验 冷弯 要求（有或无） 有 有 有 无 有 无 无 无 无 4 表 B.2（续） 焊接位置及试件数量 焊接位置 5G 试件数量 1 个 焊接工艺参数 焊层道号 单层、单道焊缝尺寸宽×高 焊接方法 焊条（丝） 电流范围 （气体压力）...
