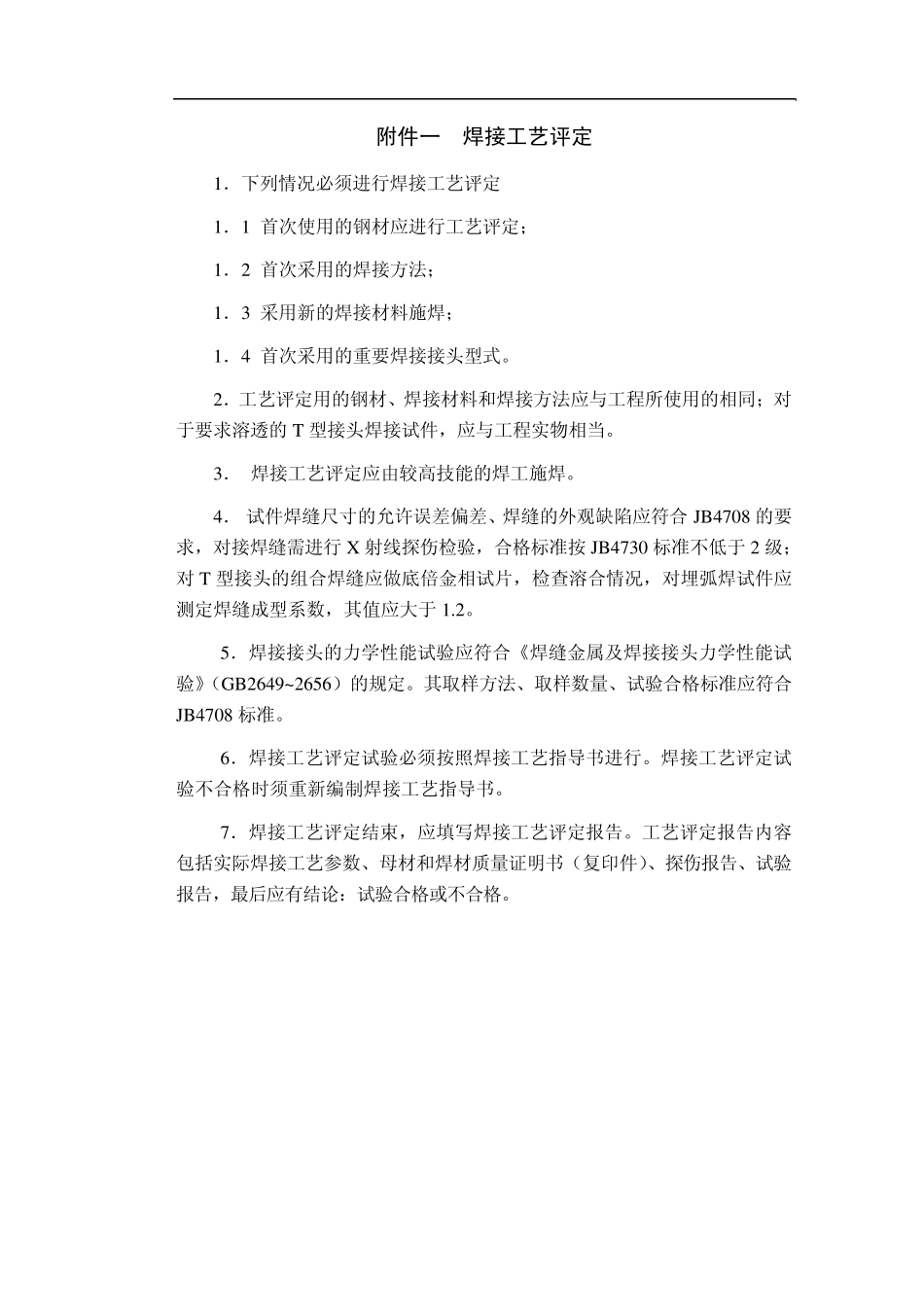

附件一 焊接工艺评定 1．下列情况必须进行焊接工艺评定 1．1 首次使用的钢材应进行工艺评定； 1．2 首次采用的焊接方法； 1．3 采用新的焊接材料施焊； 1．4 首次采用的重要焊接接头型式。 2．工艺评定用的钢材、焊接材料和焊接方法应与工程所使用的相同；对于要求溶透的T 型接头焊接试件，应与工程实物相当。 3． 焊接工艺评定应由较高技能的焊工施焊。 4． 试件焊缝尺寸的允许误差偏差、焊缝的外观缺陷应符合 JB4708 的要求，对接焊缝需进行X 射线探伤检验，合格标准按 JB4730 标准不低于 2 级；对 T 型接头的组合焊缝应做底倍金相试片，检查溶合情况，对埋弧焊试件应测定焊缝成型系数，其值应大于 1.2。 5．焊接接头的力学性能试验应符合《焊缝金属及焊接接头力学性能试验》（GB2649~2656）的规定。其取样方法、取样数量、试验合格标准应符合JB4708 标准。 6．焊接工艺评定试验必须按照焊接工艺指导书进行。焊接工艺评定试验不合格时须重新编制焊接工艺指导书。 7．焊接工艺评定结束，应填写焊接工艺评定报告。工艺评定报告内容包括实际焊接工艺参数、母材和焊材质量证明书（复印件）、探伤报告、试验报告，最后应有结论：试验合格或不合格。 白塔机场钢结构制安工程 中国机械工业建设总公司 2 4 2 附件二 焊接工艺规程 1 . 适用范围 为保证本工程现场焊接质量，有效控制现场焊接质量，特编制本常用焊接工艺规程。与工程施工中发生可能影响焊接质量的修改和变化，应对本工艺规程进行即时的修改或重新编制。 2. 编制依据 本公司已完成的焊接工艺评定及设计图纸和国家相应的施工规范、标准。 3. 通用规定 3.1 本工程现场施焊焊接方法为焊条电弧焊、CO2气体保护焊、埋弧自动焊。根据设计施工图纸的规定的材料为16Mn和Q235，施工中对应使用的焊接材料为J507焊条和J427焊条、H08Mn2Si焊丝、H08Mn焊丝。焊条在施焊前应进行350℃-450℃的烘烤，并保温 1-2小时，拿出烘箱后应使用焊条保温筒携带。 3.2 现场施工应有有实践经验焊接技术人员指导焊接工作。 3.3 现场焊接质检人员应由相当于中专及以上文化水平，有一定的焊接经验和技术水平的人员担任，负责现场作业的全面检查和控制，参与焊接技术措施的审定。 3.4 无损探伤人员应由国家授权的专业考核机构考核合格的人员担任，按考核合格的项目及权限，从事焊接检验和审核工作。 3.5 现场施焊焊工必须按相关规范进行考试，合格后才能持证上岗，...
