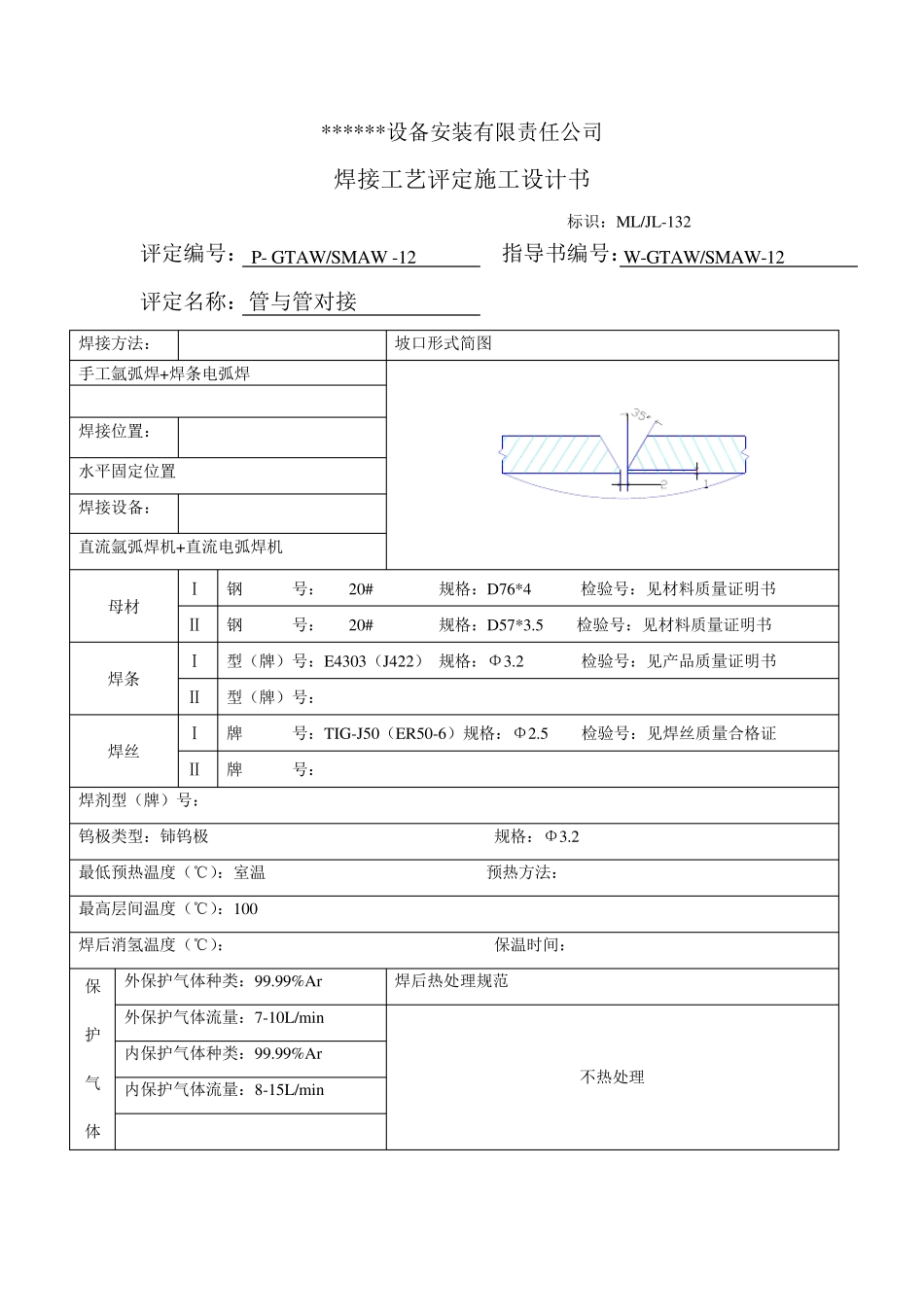

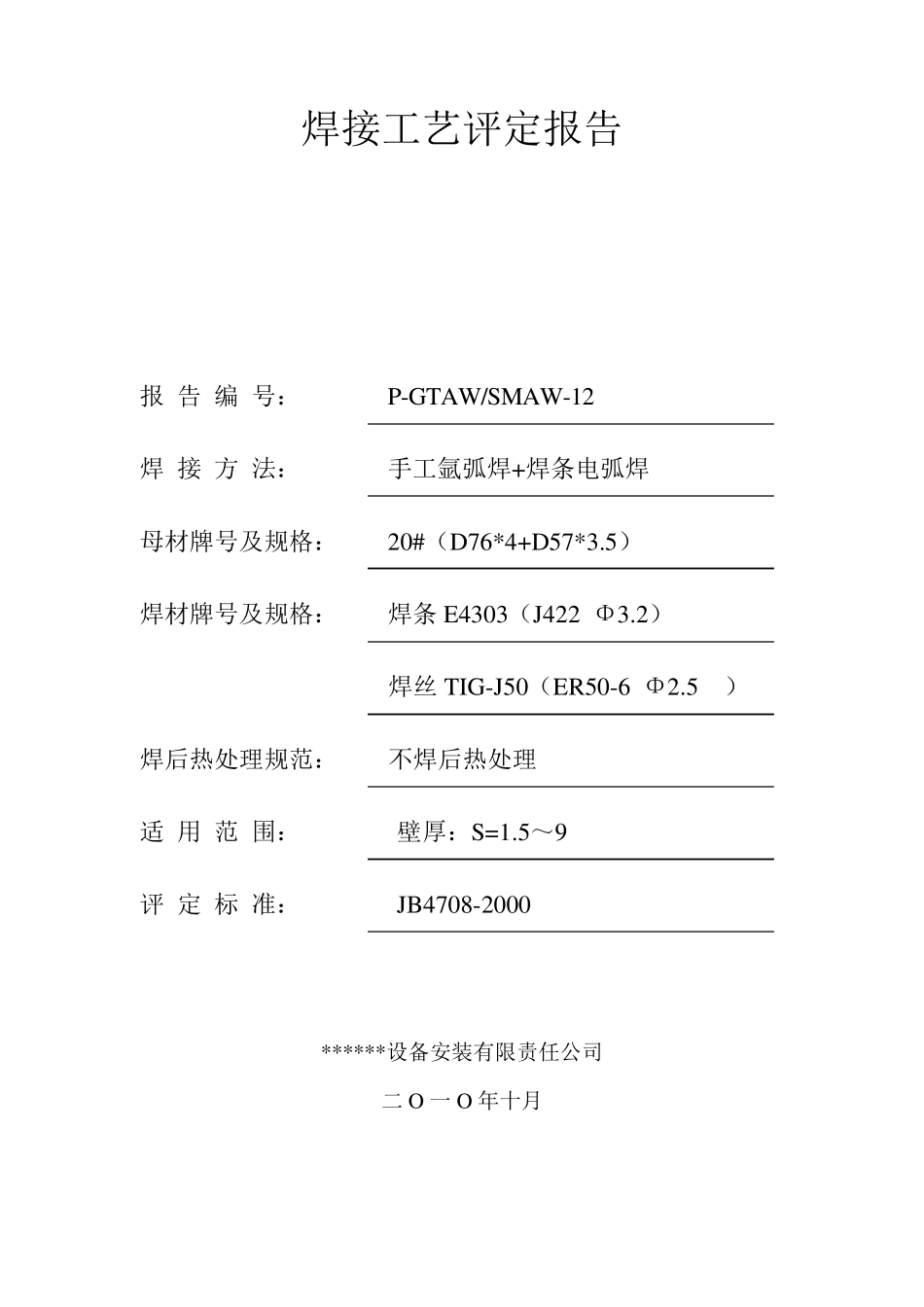

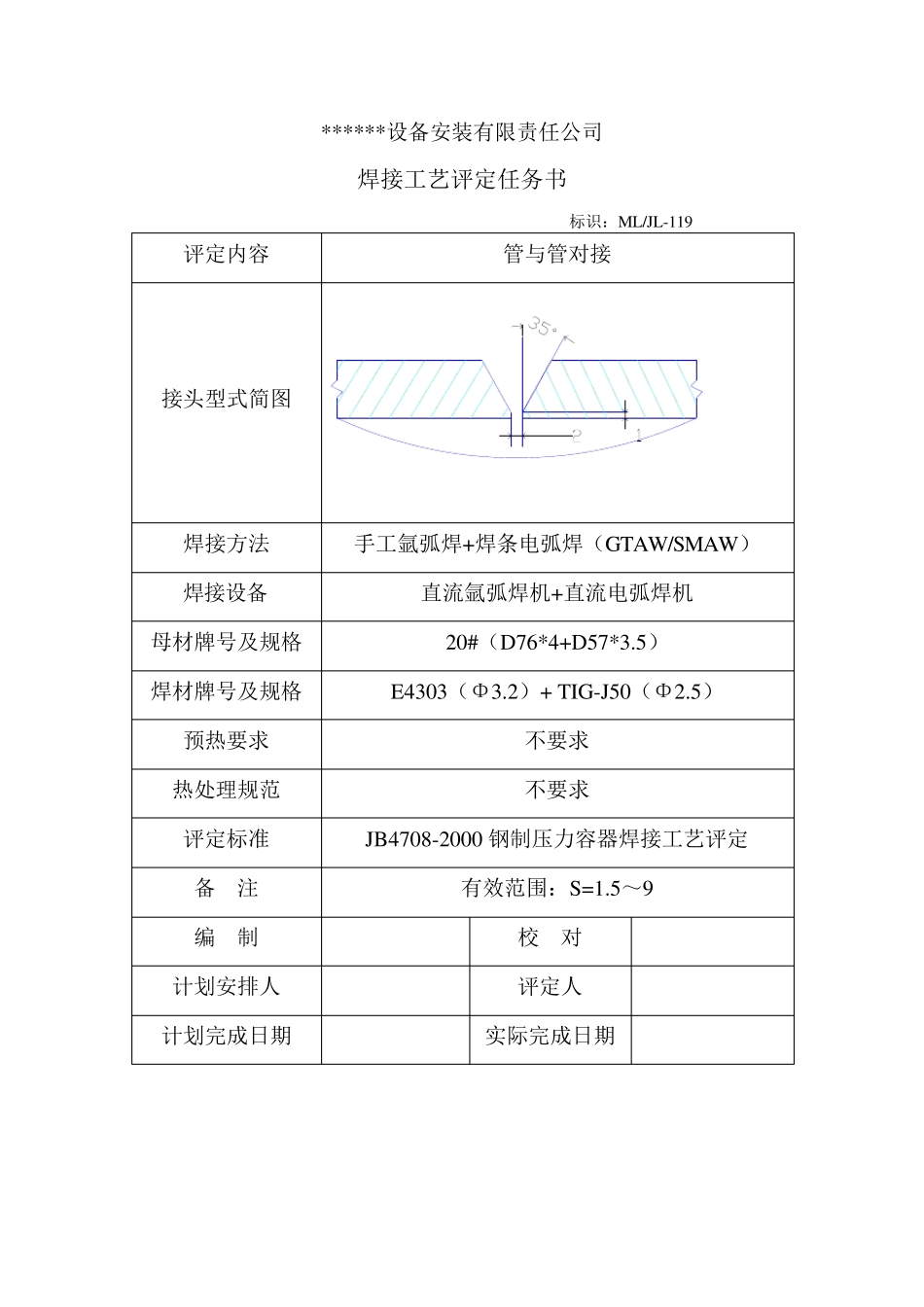

焊接工艺评定报告 报 告 编 号： P-GTAW /SMAW -12 焊 接 方 法： 手工氩弧焊+焊条电弧焊 母材牌号及规格： 20#（D76*4+D57*3.5） 焊材牌号及规格： 焊条E4303（J422 Φ3.2） 焊丝 TIG-J50（ER50-6 Φ2.5 ） 焊后热处理规范： 不焊后热处理 适 用 范 围： 壁厚：S=1.5～9 评 定 标 准： JB4708-2000 ******设备安装有限责任公司 二 O 一 O 年十月 ******设备安装有限责任公司 焊接工艺评定任务书 标识：ML/JL-119 评定内容 管与管对接 接头型式简图 焊接方法 手工氩弧焊+焊条电弧焊（GTAW /SMAW ） 焊接设备 直流氩弧焊机+直流电弧焊机 母材牌号及规格 20#（D76*4+D57*3.5） 焊材牌号及规格 E4303（Φ3.2）+ TIG-J50（Φ2.5） 预热要求 不要求 热处理规范 不要求 评定标准 JB4708-2000 钢制压力容器焊接工艺评定 备 注 有效范围：S=1.5～9 编 制 校 对 计划安排人 评定人 计划完成日期 实际完成日期 ******设备安装有限责任公司 焊接工艺评定施工设计书 标识：ML/JL-132 评定编号： P- GTAW/SMAW -12 指导书编号：W-GTAW/SMAW-12 评定名称：管与管对接 焊接方法： 坡口形式简图 手工氩弧焊+焊条电弧焊 焊接位置： 水平固定位置 焊接设备： 直流氩弧焊机+直流电弧焊机 母材 Ⅰ 钢 号： 20# 规格：D76*4 检验号：见材料质量证明书 Ⅱ 钢 号： 20# 规格：D57*3.5 检验号：见材料质量证明书 焊条 Ⅰ 型（牌）号：E4303（J422） 规格：Φ3.2 检验号：见产品质量证明书 Ⅱ 型（牌）号： 焊丝 Ⅰ 牌 号：TIG-J50（ER50-6）规格：Φ2.5 检验号：见焊丝质量合格证 Ⅱ 牌 号： 焊剂型（牌）号： 钨极类型：铈钨极 规格：Φ3.2 最低预热温度（℃）：室温 预热方法： 最高层间温度（℃）：100 焊后消氢温度（℃）： 保温时间： 保 护 气 体 外保护气体种类：99.99%Ar 焊后热处理规范 外保护气体流量：7-10L/min 不热处理 内保护气体种类：99.99%Ar 内保护气体流量：8-15L/min 焊 接 规 范 参 数 焊层 焊接 方法 焊材 焊接电流 焊接 电压 V 焊接 速度 cm/min 送丝 速度 cm/min 型（牌）号 直径 极性 A 1 氩弧焊 TIG-J50 Φ2.5 正 70-120 10-14 2 电弧焊 E4303（J422） Φ3.2 反 80-120 20-24 其余 电弧焊 E4303（J422） Φ3.2 反 80-120 20-24 其它参数： 工艺说明...
