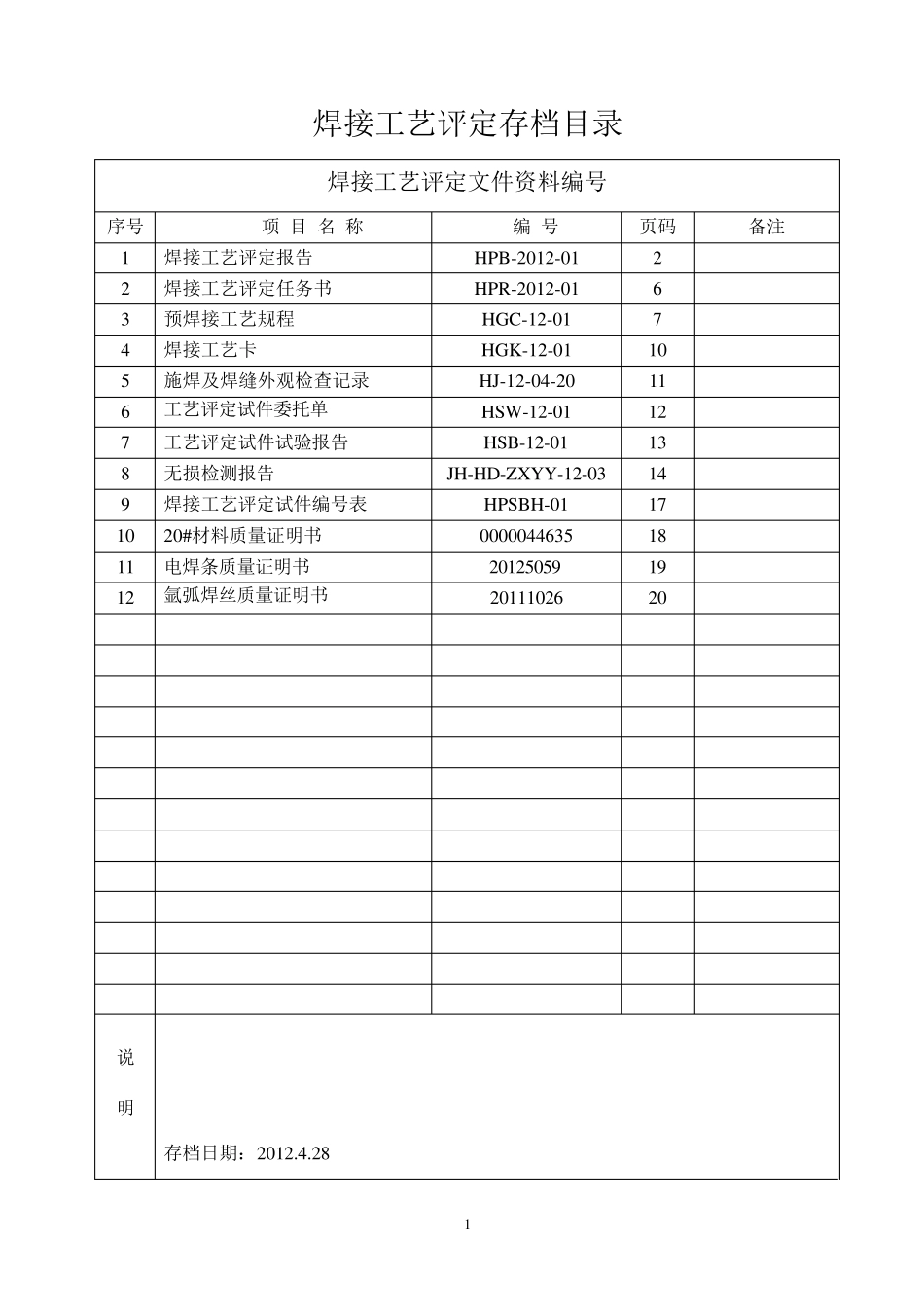

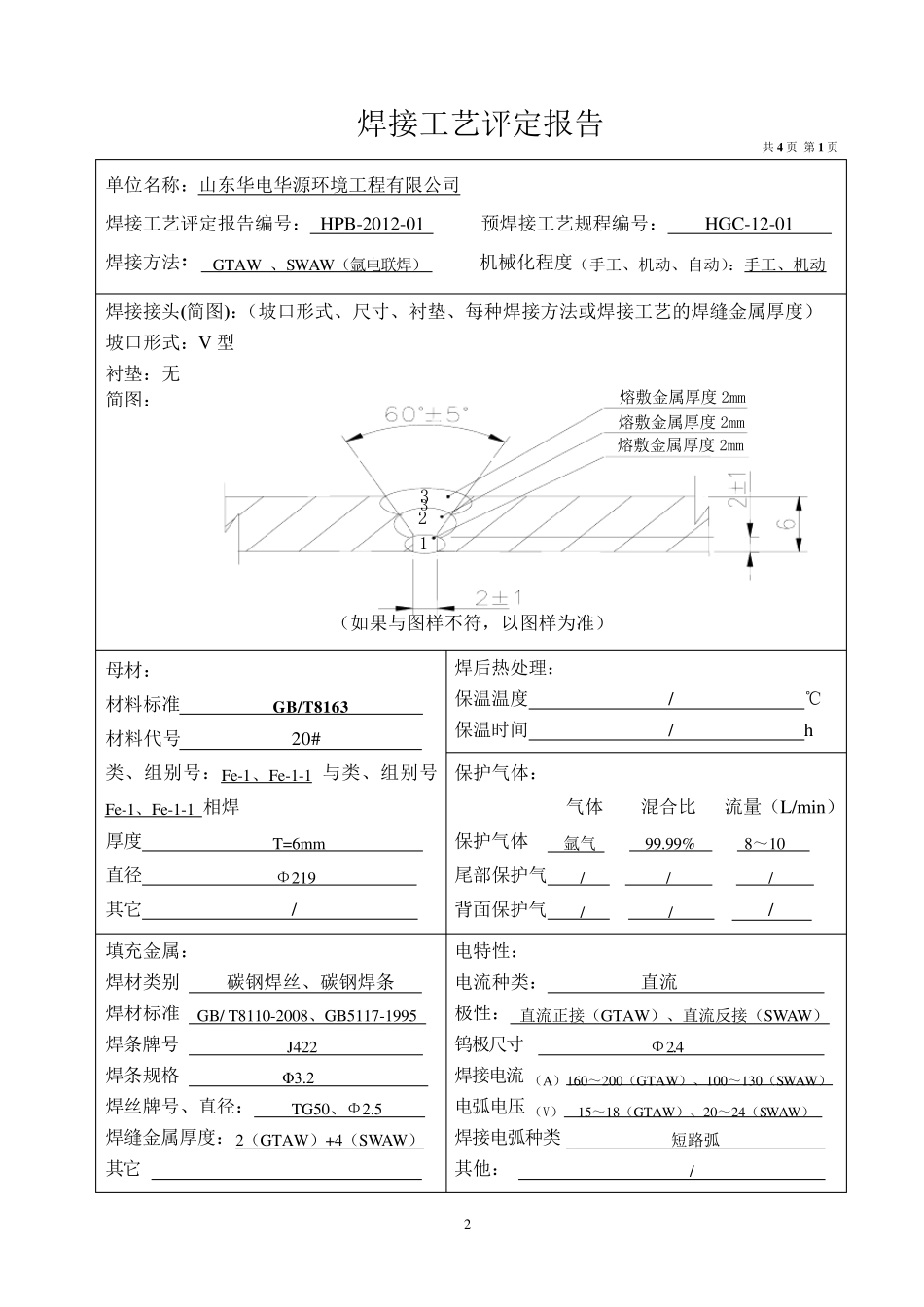

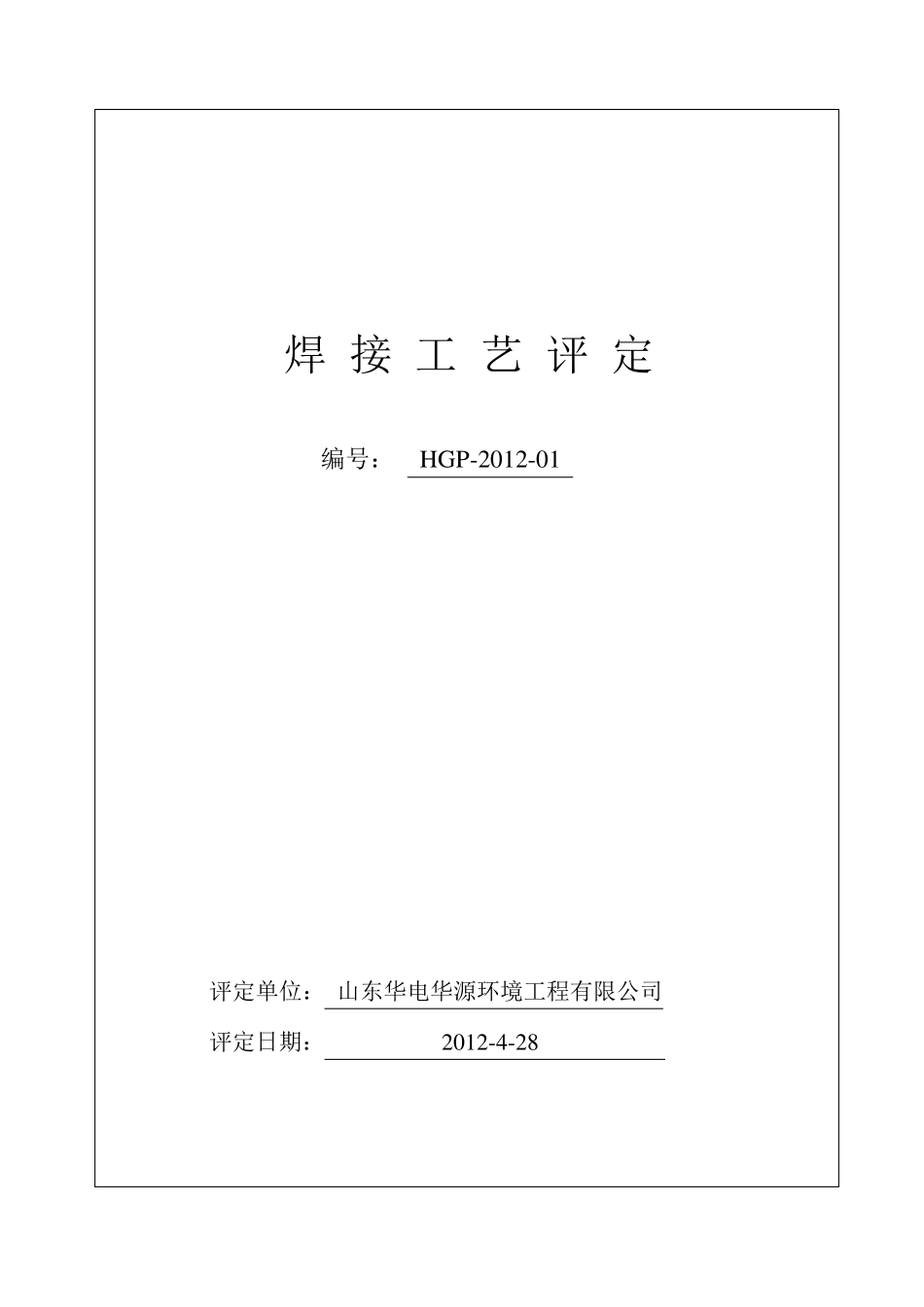

焊 接 工 艺 评 定 编号： HGP-2012-01 评定单位： 山东华电华源环境工程有限公司 评定日期： 2012-4-28 1 焊接工艺评定存档目录 焊接工艺评定文件资料编号 序号 项 目 名 称 编 号 页码 备注 1 焊接工艺评定报告 HPB-2012-01 2 2 焊接工艺评定任务书 HPR-2012-01 6 3 预焊接工艺规程 HGC-12-01 7 4 焊接工艺卡 HGK-12-01 10 5 施焊及焊缝外观检查记录 HJ-12-04-20 11 6 工艺评定试件委托单 HSW-12-01 12 7 工艺评定试件试验报告 HSB-12-01 13 8 无损检测报告 JH-HD-ZXYY-12-03 14 9 焊接工艺评定试件编号表 HPSBH-01 17 10 20#材料质量证明书 0000044635 18 11 电焊条质量证明书 20125059 19 12 氩弧焊丝质量证明书 20111026 20 说 明 存档日期：2012.4.28 2 焊接工艺评定报告 共4 页 第1 页 单位名称：山东华电华源环境工程有限公司 焊接工艺评定报告编号： HPB-2012-01 预焊接工艺规程编号： HGC-12-01 焊接方法： GTAW 、SWAW（氩电联焊） 机械化程度（手工、机动、自动）：手工、机动 焊接接头(简图)：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺的焊缝金属厚度） 坡口形式：V 型 衬垫：无 简图： （如果与图样不符，以图样为准） 母材： 材料标准 GB/T8163 材料代号 20# 类、组别号：Fe-1、Fe-1-1 与类、组别号Fe-1、Fe-1-1 相焊 厚度 T=6mm 直径 Φ219 其它 / 焊后热处理： 保温温度 / ℃ 保温时间 / h 保护气体： 气体 混合比 流量（L/min） 保护气体 氩气 99.99% 8～10 尾部保护气 / / / 背面保护气 / / / 填充金属： 焊材类别 碳钢焊丝、碳钢焊条 焊材标准 GB/ T8110-2008、GB5117-1995 焊条牌号 J422 焊条规格 Φ 3.2 焊丝牌号、直径： TG50、Φ2.5 焊缝金属厚度：2（GTAW）+4（SWAW） 其它 电特性： 电流种类： 直流 极性： 直流正接（GTAW）、直流反接（SWAW） 钨极尺寸 Φ2.4 焊接电流 （A）160～200（GTAW）、100～130（SWAW） 电弧电压 （V） 15～18（GTAW）、20～24（SWAW） 焊接电弧种类 短路弧 其他： / 熔敷金属厚度2mm 熔敷金属厚度2mm 熔敷金属厚度2mm 3 3 2 1 3 共4 页 第2 页 焊接位置： 对接焊缝位置 5G 方向：（向上、向下） 角焊缝位置 方向：（向上、向下） 技术措施： 焊接速度（cm/min） 6～8（GTAW）/11～12（SW...
