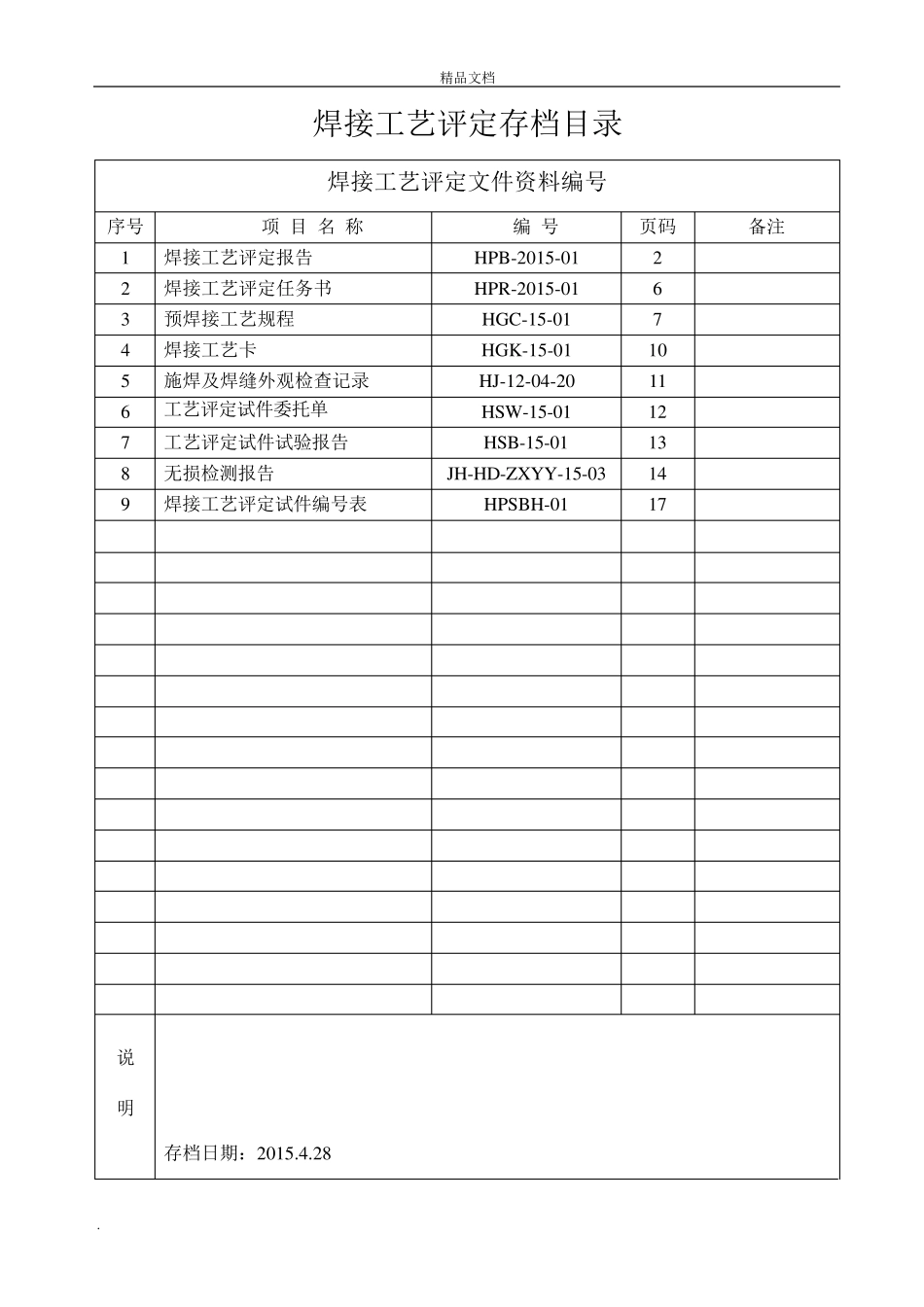

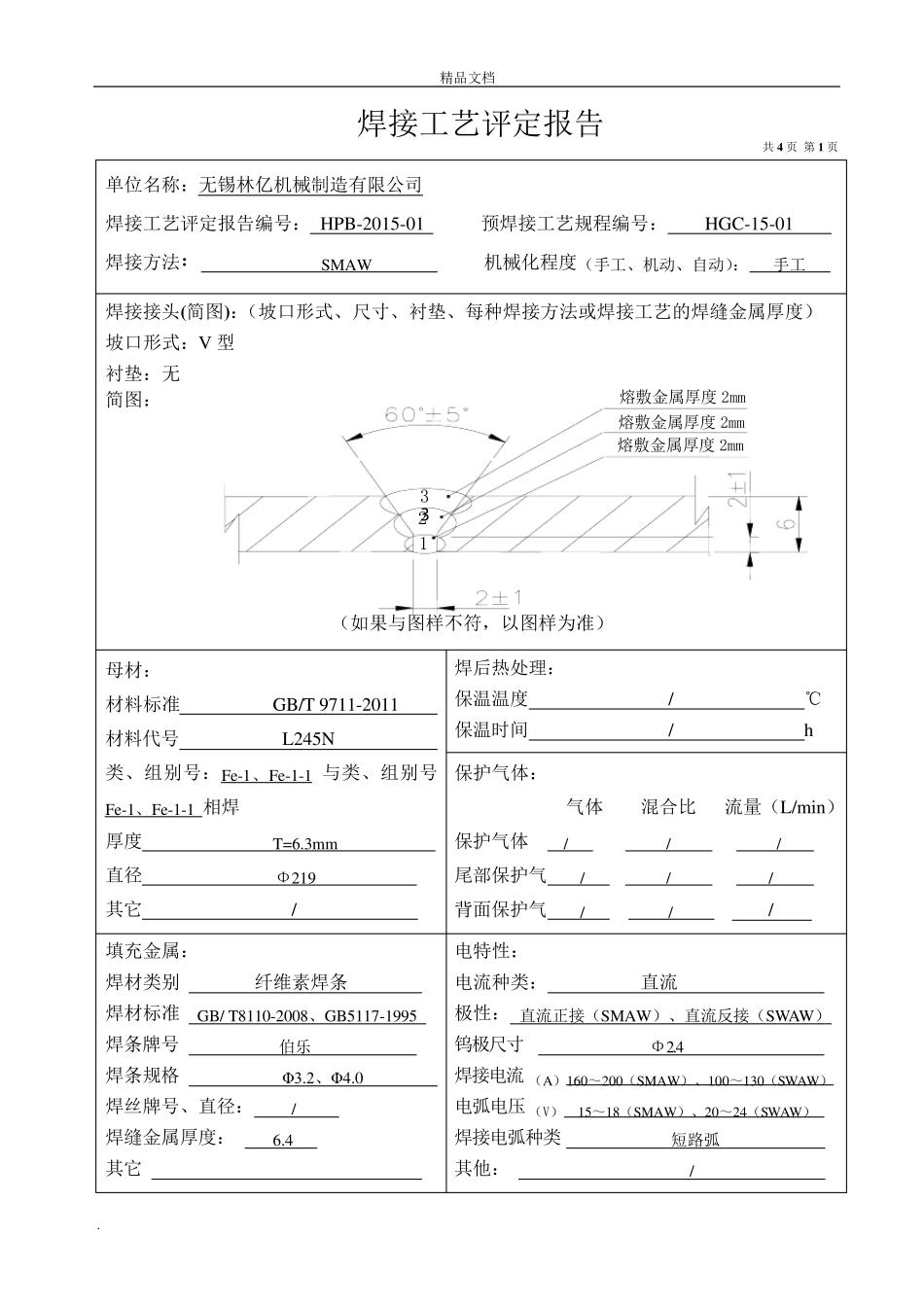

精品文档 . 焊 接 工 艺 评 定 报 告 评定单位： 无锡林亿机械制造有限公司 评定日期： 2 0 1 5 -0 3 -2 8 精品文档 . 焊接工艺评定存档目录 焊接工艺评定文件资料编号 序号 项 目 名 称 编 号 页码 备注 1 焊接工艺评定报告 HPB-2015-01 2 2 焊接工艺评定任务书 HPR-2015-01 6 3 预焊接工艺规程 HGC-15-01 7 4 焊接工艺卡 HGK-15-01 10 5 施焊及焊缝外观检查记录 HJ-12-04-20 11 6 工艺评定试件委托单 HSW-15-01 12 7 工艺评定试件试验报告 HSB-15-01 13 8 无损检测报告 JH-HD-ZXYY-15-03 14 9 焊接工艺评定试件编号表 HPSBH-01 17 说 明 存档日期：2015.4.28 精品文档 . 焊接工艺评定报告 共4 页 第1 页 单位名称：无锡林亿机械制造有限公司 焊接工艺评定报告编号： HPB-2015-01 预焊接工艺规程编号： HGC-15-01 焊接方法： SMAW 机械化程度（手工、机动、自动）： 手工 焊接接头(简图)：（坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺的焊缝金属厚度） 坡口形式：V 型 衬垫：无 简图： （如果与图样不符，以图样为准） 母材： 材料标准 GB/T 9711-2011 材料代号 L245N 类、组别号：Fe-1、Fe-1-1 与类、组别号Fe-1、Fe-1-1 相焊 厚度 T=6.3mm 直径 Φ219 其它 / 焊后热处理： 保温温度 / ℃ 保温时间 / h 保护气体： 气体 混合比 流量（L/min） 保护气体 / / / 尾部保护气 / / / 背面保护气 / / / 填充金属： 焊材类别 纤维素焊条 焊材标准 GB/ T8110-2008、GB5117-1995 焊条牌号 伯乐 焊条规格 Φ 3.2、Φ 4.0 焊丝牌号、直径： / 焊缝金属厚度： 6.4 其它 电特性： 电流种类： 直流 极性： 直流正接（SMAW）、直流反接（SWAW） 钨极尺寸 Φ2.4 焊接电流 （A）160～200（SMAW）、100～130（SWAW） 电弧电压 （V） 15～18（SMAW）、20～24（SWAW） 焊接电弧种类 短路弧 其他： / 熔敷金属厚度2mm 熔敷金属厚度2mm 熔敷金属厚度2mm 3 3 2 1 精品文档 . 共4 页 第2 页 焊接位置： 对接焊缝位置 5G 方向：（向上、向下） 角焊缝位置 方向：（向上、向下） 技术措施： 焊接速度（cm/min） 6～8（SMAW）/11～12（SWAW） 摆动或不摆动 摆动 摆动参数 焊工自行掌握 多道焊或单道焊（每面） 单道焊 多焊丝或单焊丝 单焊丝 其他 / 预热： ...
